Регулируемые опоры

Основание из технополимера, стальной винт

Оцинкованная сталь, основание с шлицем под отвертку

Таблица (PDF)

Исполнения серии LX

Регулируемые опоры

Основание из технополимера, стальной винт

LX-AS

Регулируемые опоры

Основание из технополимера, стальной винт

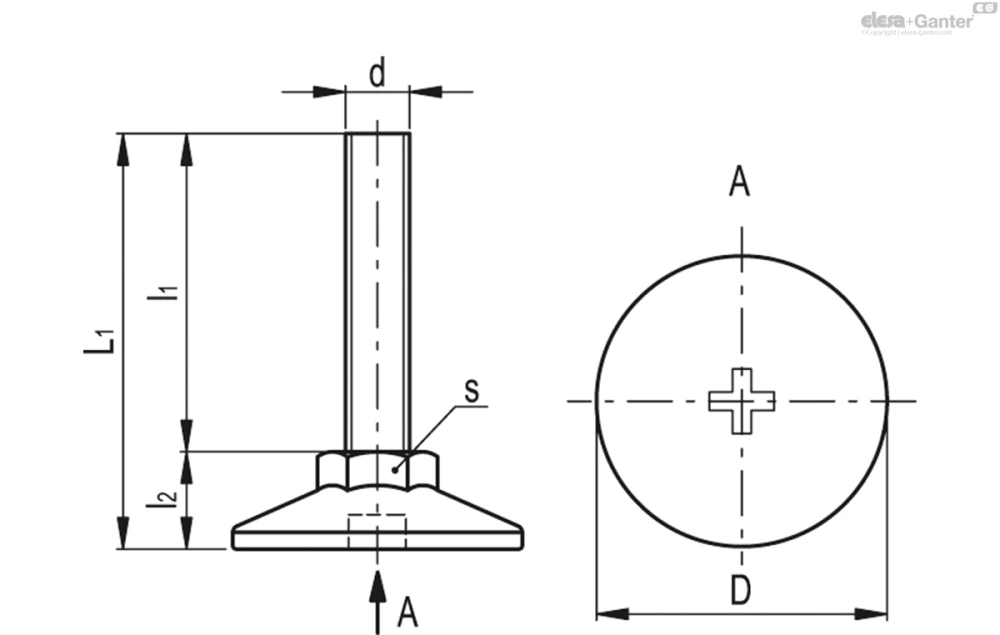

LX-S

Регулируемые опоры

Основание из технополимера, стальной винт

LX-S

Таблица моделей — Регулируемые опоры

Артикул	Описание	D	d	L₁	l₁	l₂	s	Макс. статическая нагрузка* Н	Вес (г)
431001-S	LX.25-SW13-M6x26-S	25	M6	37	26	11	13	1500	10
431003-S	LX.25-SW13-M6x36-S	25	M6	47	36	11	13	1500	11
431005-S	LX.25-SW13-M6x56-S	25	M6	67	56	11	13	1500	15
431007-S	LX.25-SW13-M6x64-S	25	M6	75	64	11	13	1500	16
431011-S	LX.25-SW13-M8x19-S	25	M8	30	19	11	13	2500	12
431013-S	LX.25-SW13-M8x24-S	25	M8	35	24	11	13	2500	13
431015-S	LX.25-SW13-M8x32-S	25	M8	45	32	11	13	2500	16
431017-S	LX.25-SW13-M8x54-S	25	M8	65	54	11	13	2500	23
431019-S	LX.25-SW13-M8x74-S	25	M8	85	74	11	13	2500	28
431051-S	LX.30-SW17-M6x26-S	30	M6	38	26	12	17	1500	12
431053-S	LX.30-SW17-M6x36-S	30	M6	48	36	12	17	1500	14
431055-S	LX.30-SW17-M6x56-S	30	M6	68	56	12	17	1500	17
431057-S	LX.30-SW17-M8x18-S	30	M8	31	19	12	17	2500	12
431059-S	LX.30-SW17-M8x23-S	30	M8	36	24	12	17	2500	15
431061-S	LX.30-SW17-M8x33-S	30	M8	46	34	12	17	2500	18
431063-S	LX.30-SW17-M8x53-S	30	M8	66	54	12	17	2500	25
431065-S	LX.30-SW17-M8x73-S	30	M8	86	74	12	17	2500	30
431067-S	LX.30-SW17-M10x18-S	30	M10	31	19	12	17	3000	18
431069-S	LX.30-SW17-M10x23-S	30	M10	36	24	12	17	3000	19
431071-S	LX.30-SW17-M10x33-S	30	M10	46	34	12	17	3000	25
431073-S	LX.30-SW17-M10x43-S	30	M10	56	44	12	17	3000	30
431075-S	LX.30-SW17-M10x53-S	30	M10	66	54	12	17	3000	35
431077-S	LX.30-SW17-M10x63-S	30	M10	76	64	12	17	3000	40
431079-S	LX.30-SW17-M10x73-S	30	M10	86	74	12	17	3000	45
431031-S	LX.40-SW17-M8x14-S	40	M8	26.5	13	13.5	17	2500	17
431033-S	LX.40-SW17-M8x22-S	40	M8	34.5	21	13.5	17	2500	19
431035-S	LX.40-SW17-M8x32-S	40	M8	44.5	31	13.5	17	2500	22
431037-S	LX.40-SW17-M8x52-S	40	M8	64.5	51	13.5	17	2500	28
431039-S	LX.40-SW17-M8x72-S	40	M8	84.5	71	13.5	17	2500	34
431041-S	LX.40-SW17-M10x22-S	40	M10	34.5	21	13.5	17	3000	24
431042-S	LX.40-SW17-M10x32-S	40	M10	44.5	31	13.5	17	3000	29
431043-S	LX.40-SW17-M10x42-S	40	M10	54.5	41	13.5	17	3000	34
431044-S	LX.40-SW17-M10x52-S	40	M10	64.5	51	13.5	17	3000	38
431045-S	LX.40-SW17-M10x62-S	40	M10	74.5	61	13.5	17	3000	53
431046-S	LX.40-SW17-M10x72-S	40	M10	84.5	71	13.5	17	3000	48
431049-S	LX.40-SW17-M10x102-S	40	M10	114.5	101	13.5	17	3000	63
431047-S	LX.40-SW17-M12x52-S	40	M12	64.5	51	13.5	17	5000	51
431048-S	LX.40-SW17-M12x72-S	40	M12	84.5	71	13.5	17	5000	64
431050-S	LX.40-SW17-M12x102-S	40	M12	114.5	101	13.5	17	5000	87
431081-S	LX.50-SW19-M10x51-S	50	M10	68	51	17	19	3000	47
431082-S	LX.50-SW19-M10x71-S	50	M10	88	71	17	19	3000	57
431083-S	LX.50-SW19-M10x101-S	50	M10	118	101	17	19	3000	71
431084-S	LX.50-SW19-M12x51-S	50	M12	68	51	17	19	5000	60
431085-S	LX.50-SW19-M12x71-S	50	M12	88	71	17	19	5000	74
431086-S	LX.50-SW19-M12x101-S	50	M12	118	101	17	19	5000	95
431091-S	LX.60-SW24-M12x48-S	60	M12	67	48	19	24	5000	71
431092-S	LX.60-SW24-M12x68-S	60	M12	87	68	19	24	5000	83
431093-S	LX.60-SW24-M12x98-S	60	M12	117	98	19	24	5000	106
431094-S	LX.60-SW24-M16x69-S	60	M16	88	69	19	24	7500	130
431095-S	LX.60-SW24-M16x109-S	60	M16	128	109	19	24	7500	183
431096-S	LX.60-SW24-M16x149-S	60	M16	168	149	19	24	7500	235

3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA) с регулируемым шестигранником, чёрный цвет, матовая отделка.

Стандартные исполнения

LX: резьбовой винт из оцинкованной стали.
LX-S: резьбовой винт из оцинкованной стали, основание с шлицем под отвёртку.
LX-AS: резьбовой винт из оцинкованной стали, основание с диском противоскольжения из стирол-бутадиенового каучука SBR, поставляемым в сборе с основанием.
