Регулируемые опоры с амортизацией вибрации

Основание и винт из стали

Таблица (PDF)

LW.A — Регулируемые опоры с амортизацией вибрации

LW.A

Таблица моделей — Регулируемые опоры с амортизацией вибрации

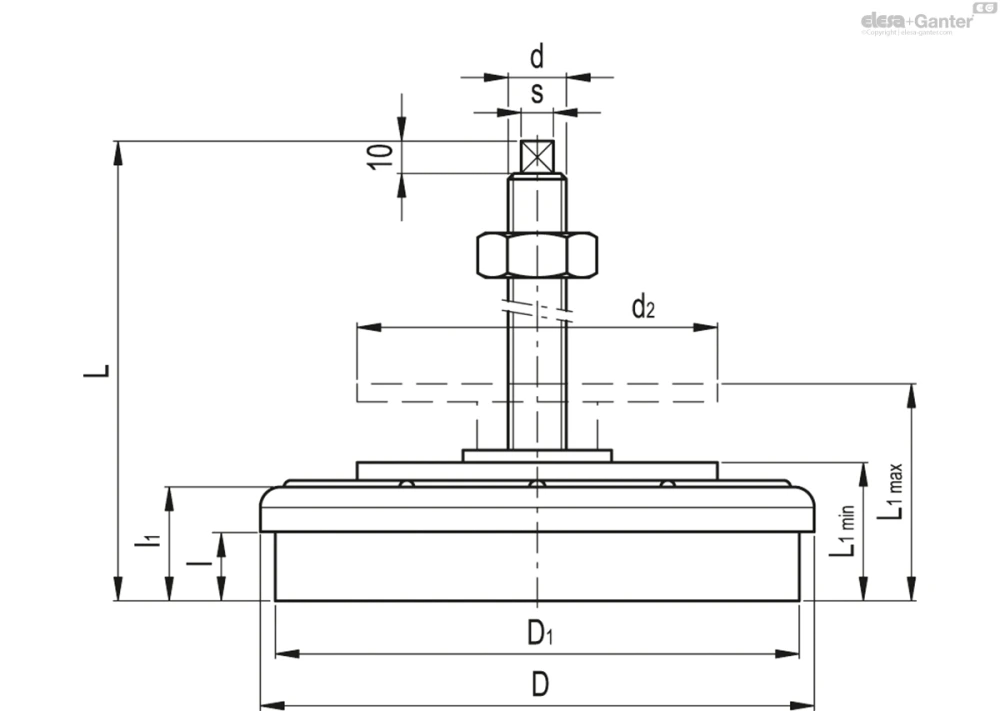

Артикул	Описание	D	d	D₁	L	L_1min÷max	l	l₁	d₂	s	Макс. статическая нагрузка Н	Жёсткость [Н/мм]	Макс. отклонение [мм]	Вес (г)
415111	LW.A-80-M12x1.25x120	80	M12x1.25	72	133	35÷46	18.5	32	60	7x7	5000	2500	2	539
415121	LW.A-120-M16x1.5x130	120	M16x1.5	109	144	40÷51	23	36.5	80	9x9	10000	4000	2.5	1198
415131	LW.A-160-M20x1.5x170	160	M20x1.5	150	188	50÷63	29	43.5	130	12x12	20000	9000	2.2	2636
415141	LW.A-200-M20x1.5x170	200	M20x1.5	186	198	60÷73	36	54.5	130	12x12	40000	15000	2.7	4500

3D-модель Технические данные (PDF)

Основные характеристики

Основа

Zinc-plated steel.

Амортизирующий элемент

Бутадиен-нитрильный каучук, твердость по Шору А 80, черный цвет,матовая отделка.

Регулируемая пластина

Zinc-plated steel.

Кольцевое уплотнение

Кольцевое уплотнение из синтетического бутадиен-нитрильного каучука.

Резьбовой стержень

Оцинкованная сталь, поставляется в разобранном виде.

Гайка и шайба

Zinc-plated steel.

Общая информация

Особенности

Регулируемые опоры с амортизацией вибрации ELESA были разработаны для гашения вибраций, ударов и шумов, производимых подвижными элементами или несбалансированными вибрирующими массами оборудования и машин, которые могут привести к:

возникновение неисправностей и сокращение срока службы оборудования и прилегающих к нему компонентов;
ущерб здоровью оператора;
шум.

Технические данные и рекомендации по выбору

Необходимые основные данные:

частота возмущений: частота возмущающего колебания работающего механизма. В общем, она вычисляется по количеству вращений двигателя [Гц = об-мин/60];

нагрузка, применяемая к каждому отдельному элементу амортизации вибрации [N];

требуемая степень изоляции [%];

значение отклонения элемента амортизации вибрации под заданной нагрузкой [мм];

жёсткость, другими словами нагрузка, которая применяется к элементу амортизации вибрации, производит отклонение в 1,0 мм [Н/мм].

Как выбрать элемент амортизации вибрации:

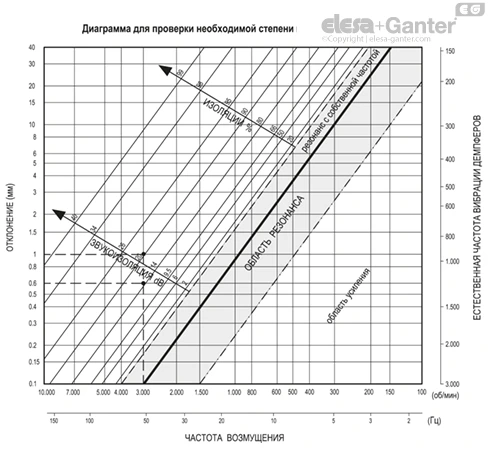

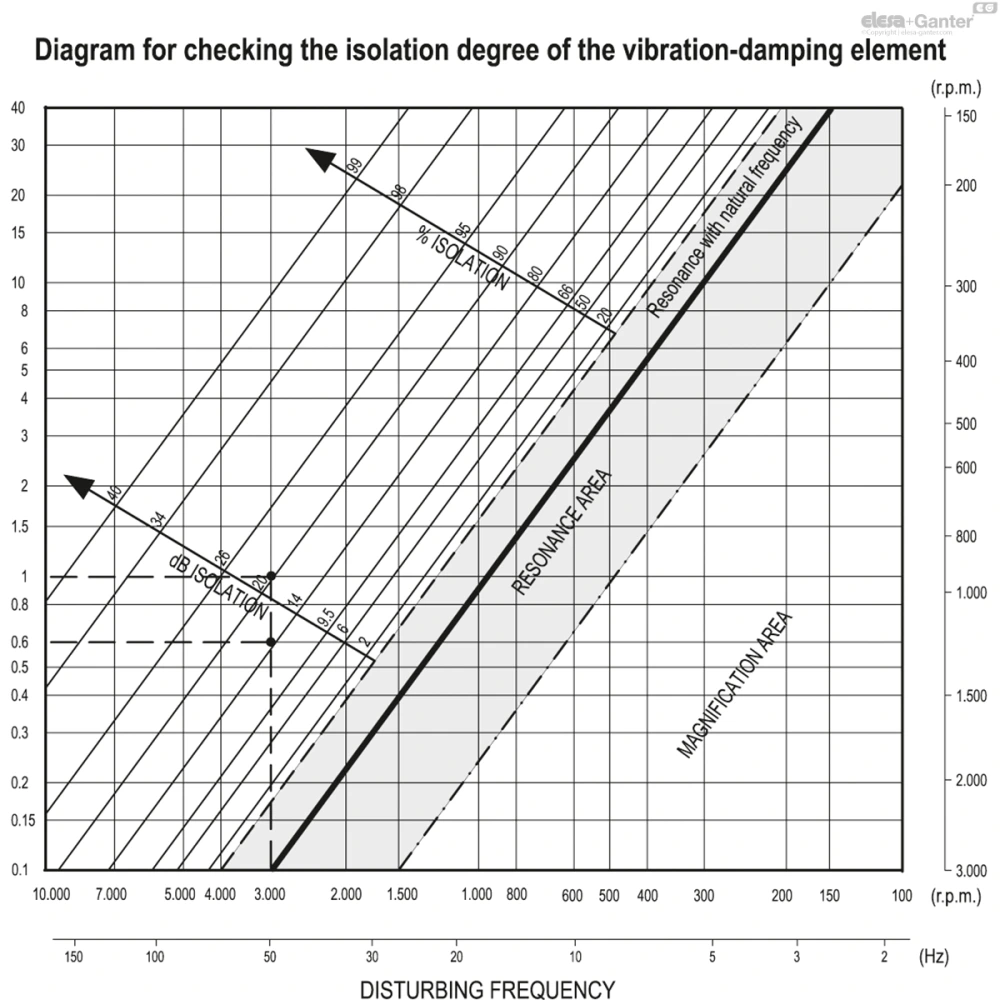

с учётом графика для проверки степени изоляции пересеките значение частоты возмущений требуемой степенью изоляции (каждая степень изоляции соответствует линии на графике) и определите отклонение [в мм];

разделите нагрузку, применяемую на элемент амортизации вибрации, на значение отклонения для вычисления требуемой жёсткости элемента амортизации вибрации;

сравните вычисленную жесткость со значением жёсткости, указанным в таблице, и выберите элемент амортизации вибрации, который представляет ближайшее значение (ниже) к расчётному.

Проверка:

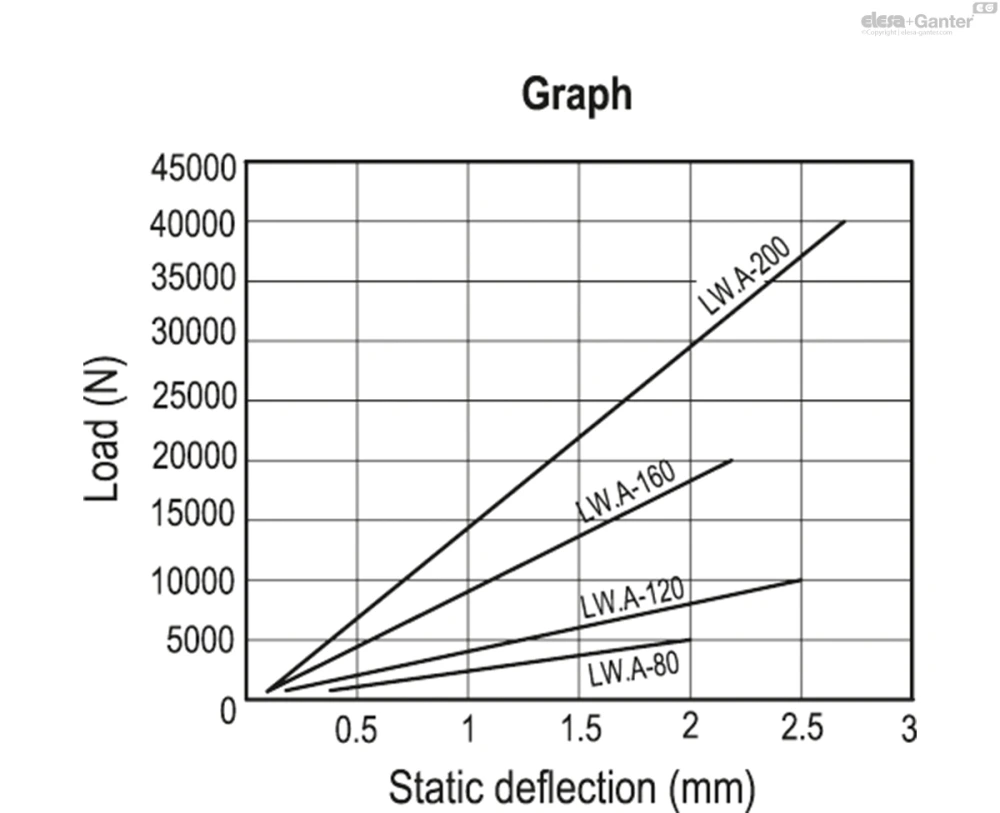

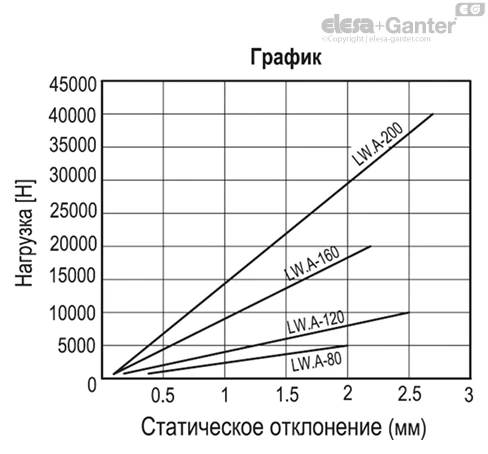

отклонение выбранного элемента амортизации вибрации может быть получено по графику на основе нагрузки;

пересеките значение частоты возмущений значением отклонения элемента амортизации вибрации на графике для вычисления степени изоляции, обеспечиваемой выбранным элементом амортизации вибрации;

сравните полученное значение с требуемой степенью изоляции.

Пример:

Условия использования: частота возмущений = 50 Гц (3000 об/мин); нагрузка, применяемая к каждой регулируемой опоре = 4000 Н; требуется степень изоляции на 80%;

график показывает, что при частоте возмущений в 50 Гц и степени изоляции в 80%, получаемое отклонение составляет 0,6 мм;

разделите применяемую нагрузку на полученное отклонение для вычисления требуемой жёсткости, которая составляет 4,000/0.6 = 6666 Н/мм;

сравните вычисленную жёсткость со значением жёсткости, указанным в таблице, и выберите элемент амортизации вибрации, который представляет ближайшее значение (ниже) к расчётному;

график показывает, что отклонение LW.A-120 (4,000 Н/мм) составляет 1 мм.

пересекая значение отклонения с частотой возмущений в 50 Гц на графике, полученная степень изоляции составляет 90%.

Это значение даже больше требуемого; Ваш выбор оказался правильным.

Инструкции по монтажу

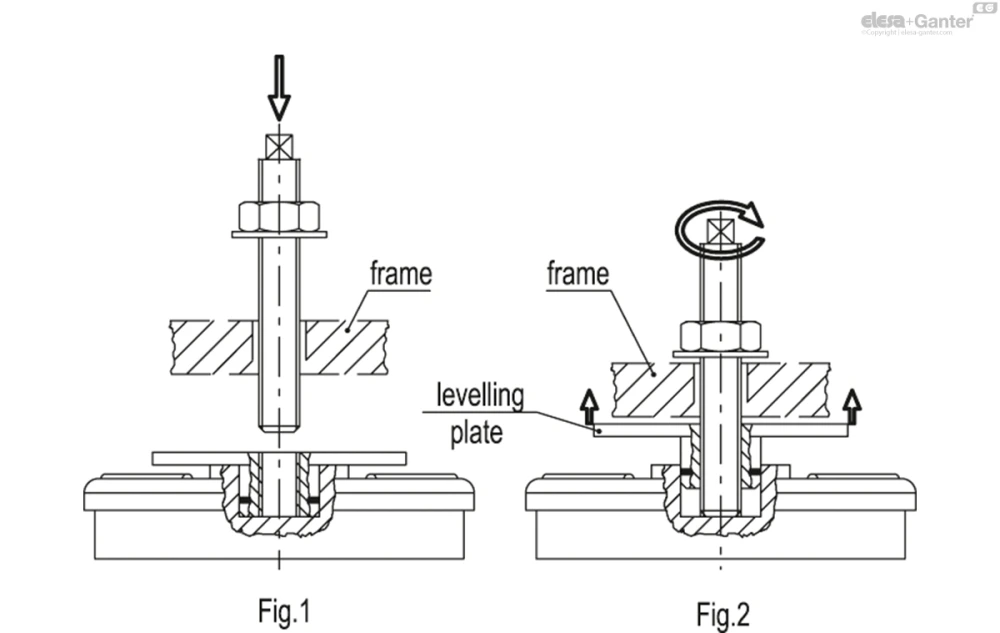

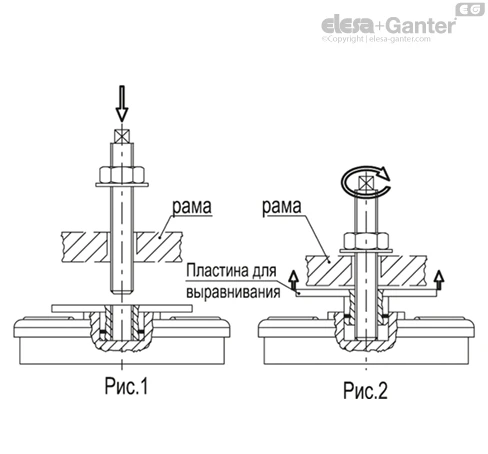

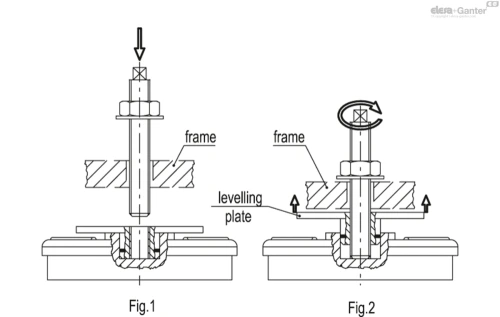

Поместите основание элемента амортизации вибрации под машиной и вставите шток через отверстие (не резьбовое) в корпусе машины (рис.1)
Поверните плоский конец штока для достижения контакта регулируемой пластины с машиной, таким образом получив требуемый уровень выравнивания. Затем зафиксируйте гайку и шайбу (рис.2)
