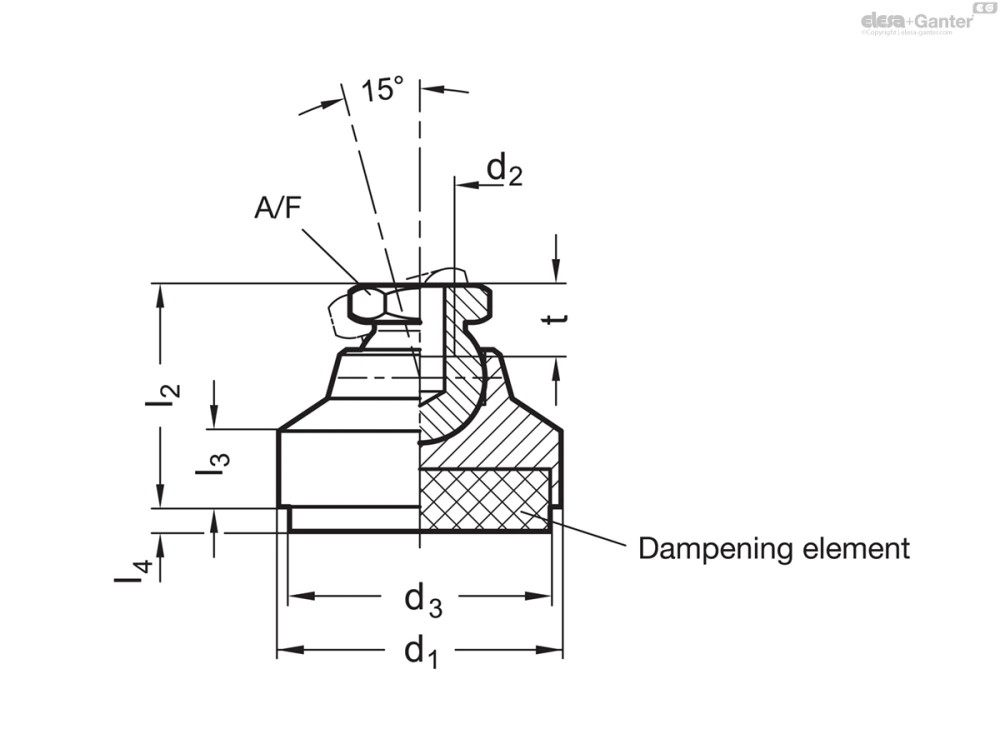

Регулируемые опоры

Указанная нагрузка в вышеприведённой таблице длярегулируемых опор GN 342.1 является рекомендательной, и в её пределах амортизирующий элемент может быть постоянно подвержен воздействию.

Эта статическая нагрузка равняется осевой нагрузке на участке 0,4 Н/мм², при которой амортизирующий материал достигает своих оптимальных динамических амортизирующих характеристик. При этом также учитывается дополнительная нагрузка до 0,6 Н/мм² в случае динамической нагрузки.

Регулируемые опоры GN 342.1 не могут быть демонтированы.

• Характеристики эластомера

• Значения прочности

При использовании регулируемых опор GN 342.1 производится следующая дифференциация в поглощении вибрации:

Активные вибрации:

Например, вибрации, передаваемые в окружающую среду или сопряженное оборудование от действующих механизмов.

Пассивные вибрации:

Вибрации, передаваемые оборудованию или его деталям от вибрирующей среды или основания.

Эффективность поглощения вибраций зависит от интерференционной частоты поглощаемой вибрации, а также от резонансной частоты самого демпфирующего элемента.

Абсорбирующий эффект вибрации достигается только тогда, когда интерференционная частоа в √2 раза больше резонансной частоты демпфирующего элемента. Чем больше разность [Δ] между ними, тем лучше эффект затухания.

Резонансная частота демпфирующей подкладки зависит от типа (состава) материала поперечной секции и от статической нагрузки.

На графиках слева показаны все необходимые характеристики стандартного материала (SR 450-12) демпфирующего элемента. По запросу доступны демпфирующие элементы с другими поглощающими свойствами.

Пример

Допустим, что нагрузка на регулируемую опору 400 Н

Сжатие регулируемой опоры d₁ = 32

400 Н / 707 мм² = 0,57 Н/мм²

Сжатие регулируемой опоры d₁ = 40

400 Н / 11340 мм²= 0,34 Н/мм²

Следовательно, необходимо выбрать регулируемую опору с d₁ = 40 мм, которая оказывает давление в 0,4 Н/мм².

Вышеприведённый график показывает:

Резонансная частота при сжатии 0,34 Н/мм²: 17,5 Гц

Нижеприведённый график показывает:

Степень изоляции при интерференционной частоте 66 Гц (P1): 92 %

Степень изоляции при интерференционной частоте 98 Гц (P2): 97 %

При интерференционной частоте около 200 Гц степень изоляции составляет 100 %.
