Серия LVQ.FO-SST

LVQ.FO-AS-SST

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из нержавеющей стали

С противоскользящим диском

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LVQ.FO-SST

LVQ.FO-AS-SST

LVQ.FO-AS-SST

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из нержавеющей стали
LVQ.FO-SST

LVQ.FO-SST

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из нержавеющей стали

Изображения

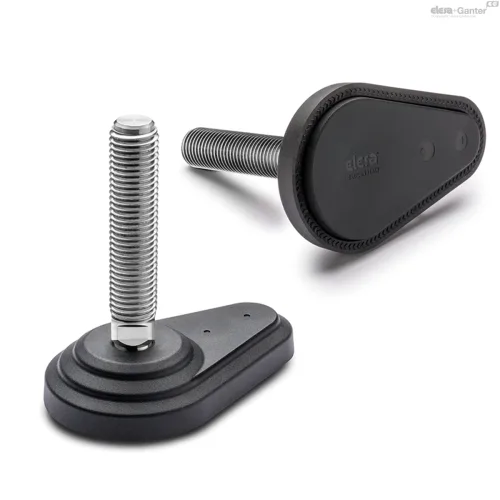

LVQ.FO-AS-SST — Регулируемые опоры для крепления к полу

Схемы

Схема LVQ.FO-AS-SST Схема LVQ.FO-AS-SST

LVQ.FO-AS-SST

Таблица моделей — Регулируемые опоры для крепления к полу

Артикул Описание
В корзину
535701 LVQ.FO-40-8.5-AS-SST-M8x48 40 M8 75 77 48 27 25.5 9 19 11 72.5 39 - 7 8.5 11000 53
535706 LVQ.FO-40-8.5-AS-SST-M8x73 40 M8 100 102 73 27 25.5 9 19 11 72.5 39 - 7 8.5 11000 60
535711 LVQ.FO-40-8.5-AS-SST-M10x48 40 M10 75 77 48 27 25.5 9 19 11 72.5 39 - 7 8.5 11000 62
535716 LVQ.FO-40-8.5-AS-SST-M10x73 40 M10 100 102 73 27 25.5 9 19 11 72.5 39 - 7 8.5 11000 75
535721 LVQ.FO-40-8.5-AS-SST-M10x103 40 M10 130 132 103 27 25.5 9 19 11 72.5 39 - 7 8.5 11000 93
535726 LVQ.FO-40-8.5-AS-SST-M12x48 40 M12 75 77 48 27 25.5 9 19 11 72.5 39 - 9 8.5 11000 69
535731 LVQ.FO-40-8.5-AS-SST-M12x73 40 M12 100 102 73 27 25.5 9 19 11 72.5 39 - 9 8.5 11000 82
535736 LVQ.FO-40-8.5-AS-SST-M12x103 40 M12 130 132 103 27 25.5 9 19 11 72.5 39 - 9 8.5 11000 123
536901 LVQ.FO-60-14-AS-SST-M16x68 60 M16 99 101 68 31 29.5 8.5 21 14 96.5 50 18 12 14 14000 70
536906 LVQ.FO-60-14-AS-SST-M16x108 60 M16 139 141 108 31 29.5 8.5 21 14 96.5 50 18 12 14 14000 78
536911 LVQ.FO-60-14-AS-SST-M16x148 60 M16 179 181 148 31 29.5 8.5 21 14 96.5 50 18 12 14 14000 78
536916 LVQ.FO-60-14-AS-SST-M16x168 60 M16 199 201 168 31 29.5 8.5 21 14 96.5 50 18 12 14 14000 90
536921 LVQ.FO-60-14-AS-SST-M20x110 60 M20 146 148 110 36 33.5 8.5 21 14 96.5 50 18 15 14 14000 104
536926 LVQ.FO-60-14-AS-SST-M20x150 60 M20 186 188 150 36 33.5 8.5 21 14 96.5 50 18 15 14 14000 87
536931 LVQ.FO-60-14-AS-SST-M20x170 60 M20 206 208 170 36 33.5 8.5 21 14 96.5 50 18 15 14 14000 104
536936 LVQ.FO-60-14-AS-SST-M20x210 60 M20 246 248 210 36 33.5 8.5 21 14 96.5 50 18 15 14 14000 124
536941 LVQ.FO-60-14-AS-SST-M24x110 60 M24 146 148 110 36 33.5 8.5 21 14 96.5 50 18 18 14 14000 147
536946 LVQ.FO-60-14-AS-SST-M24x170 60 M24 206 208 170 36 33.5 8.5 21 14 96.5 50 18 18 14 14000 196
536951 LVQ.FO-60-14-AS-SST-M24x210 60 M24 246 248 210 36 33.5 8.5 21 14 96.5 50 18 18 14 14000 249
537001 LVQ.FO-80-14-AS-SST-M16x68 80 M16 100 102 68 32 30.5 10.5 22 14 130 70 25 12 14 16000 177
537003 LVQ.FO-80-14-AS-SST-M16x108 80 M16 140 142 108 32 30.5 10.5 22 14 130 70 25 12 14 16000 241
537005 LVQ.FO-80-14-AS-SST-M16x148 80 M16 180 182 148 32 30.5 10.5 22 14 130 70 25 12 14 16000 305
537007 LVQ.FO-80-14-AS-SST-M16x168 80 M16 200 202 168 32 30.5 10.5 22 14 130 70 25 12 14 16000 337
537011 LVQ.FO-80-14-AS-SST-M20x110 80 M20 147 149 110 37 34.5 10.5 22 14 130 70 25 15 14 16000 341
537013 LVQ.FO-80-14-AS-SST-M20x150 80 M20 187 189 150 37 34.5 10.5 22 14 130 70 25 15 14 16000 441
537015 LVQ.FO-80-14-AS-SST-M20x170 80 M20 207 209 170 37 34.5 10.5 22 14 130 70 25 15 14 16000 491
537017 LVQ.FO-80-14-AS-SST-M20x210 80 M20 247 249 210 37 34.5 10.5 22 14 130 70 25 15 14 16000 590
537021 LVQ.FO-80-14-AS-SST-M24x110 80 M24 147 149 110 37 34.5 10.5 22 14 130 70 25 18 14 16000 448
537023 LVQ.FO-80-14-AS-SST-M24x170 80 M24 207 209 170 37 34.5 10.5 22 14 130 70 25 18 14 16000 663
537025 LVQ.FO-80-14-AS-SST-M24x210 80 M24 247 249 210 37 34.5 10.5 22 14 130 70 25 18 14 16000 807
3D-модель Технические данные (PDF)

Основные характеристики

Основание

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Стандартные исполнения

Резьбовой винт из нержавеющей стали AISI 304 с шарнирной головкой и установочным квадратным профилем.

  • LVQ.FO-SST: основание без противоскользящего диска.
  • LVQ.FO-AS-SST: основание с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Крепление к полу

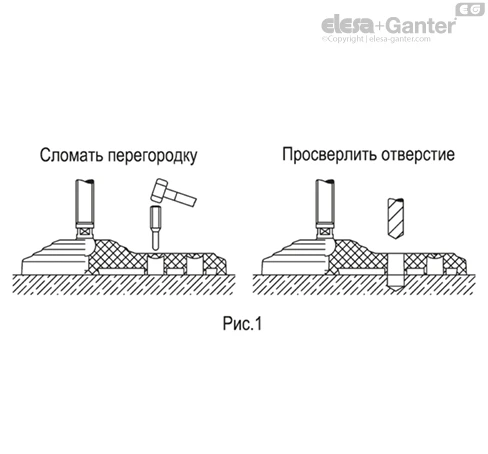

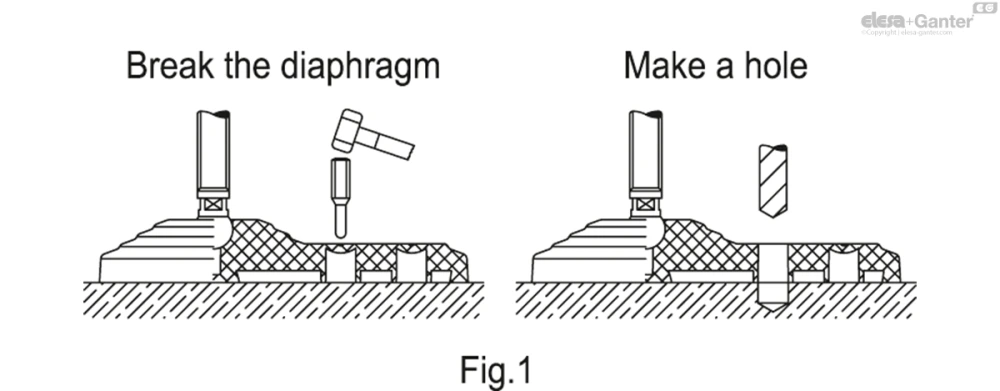

Осуществляется при помощи двух отверстий или одного отверстия для LVQ.FO-40, закрытых мембранами, которые легко снимаются с помощью металлического инструмента. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).

LVQ_FO_ACC_RU

Общая информация

Особенности

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

  • коды  Основания

Аксессуары

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LVQ.FO-AS-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LVQ.FO-AS-SST — Регулируемые опоры для крепления к полу

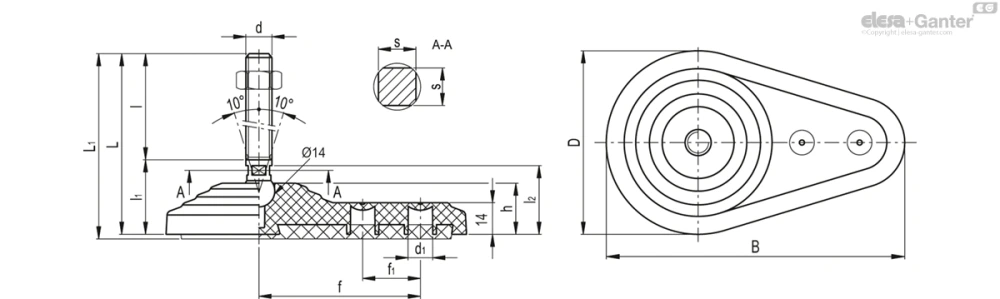

Чертёж LVQ.FO-AS-SST Чертёж LVQ.FO-AS-SST
