Серия LVQ.F-SST
LVQ.F-SST
Регулируемые опоры для крепления к полу
Основание из технополимера, винт из нержавеющей стали
без противоскользящего диска
Исполнения серии LVQ.F-SST
Изображения

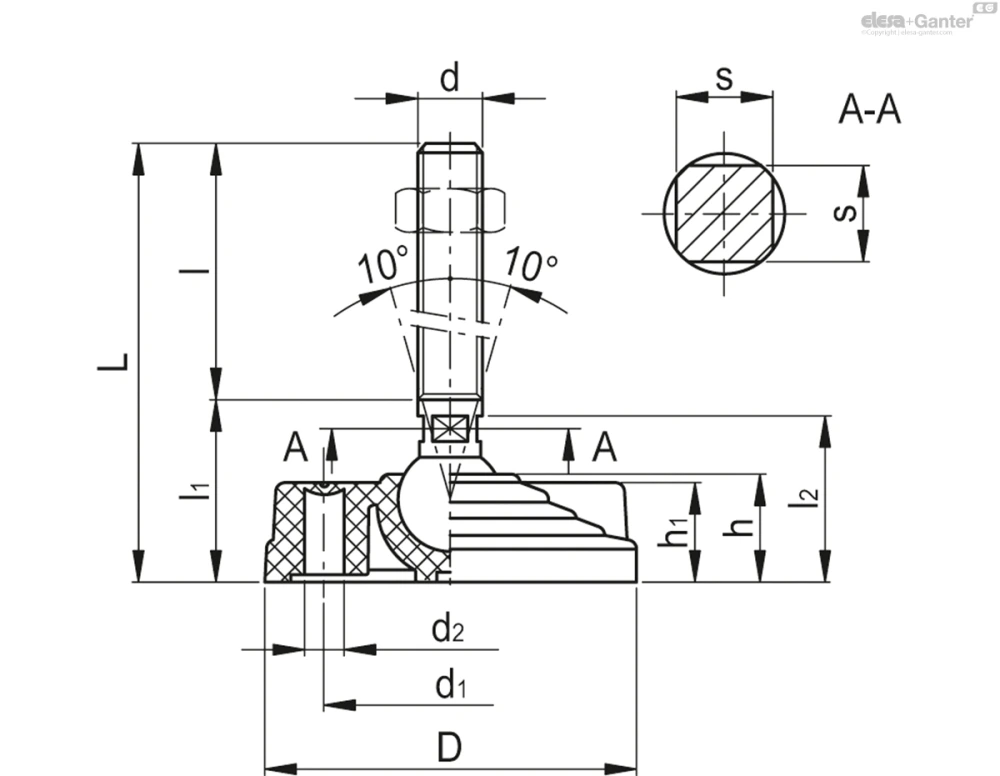

Схемы
LVQ.F-SST
Таблица моделей — Регулируемые опоры для крепления к полу
| Артикул | Описание |
|
|
|
|
|
|
|
|
h | h1 |
|
Шарнирное соединение Ø | Макс. статическая нагрузка* Н |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 332001 | LVQ.F-80-14-SST-M16x68 | 80 | M16 | 102 | 68 | 34 | 32.5 | 54 | 8.5 | 24 | 23 | 12 | 14 | 16000 | 177 | |
| 332003 | LVQ.F-80-14-SST-M16x108 | 80 | M16 | 142 | 108 | 34 | 32.5 | 54 | 8.5 | 24 | 23 | 12 | 14 | 16000 | 241 | |
| 332005 | LVQ.F-80-14-SST-M16x148 | 80 | M16 | 182 | 148 | 34 | 32.5 | 54 | 8.5 | 24 | 23 | 12 | 14 | 16000 | 305 | |
| 332007 | LVQ.F-80-14-SST-M16x168 | 80 | M16 | 202 | 168 | 34 | 32.5 | 54 | 8.5 | 24 | 23 | 12 | 14 | 16000 | 337 | |
| 332011 | LVQ.F-80-14-SST-M20x110 | 80 | M20 | 149 | 110 | 39 | 36.5 | 54 | 8.5 | 24 | 23 | 15 | 14 | 16000 | 341 | |
| 332013 | LVQ.F-80-14-SST-M20x150 | 80 | M20 | 189 | 150 | 39 | 36.5 | 54 | 8.5 | 24 | 23 | 15 | 14 | 16000 | 441 | |
| 332015 | LVQ.F-80-14-SST-M20x170 | 80 | M20 | 209 | 170 | 39 | 36.5 | 54 | 8.5 | 24 | 23 | 15 | 14 | 16000 | 491 | |
| 332017 | LVQ.F-80-14-SST-M20x210 | 80 | M20 | 249 | 210 | 39 | 36.5 | 54 | 8.5 | 24 | 23 | 15 | 14 | 16000 | 590 | |
| 332021 | LVQ.F-80-14-SST-M24x110 | 80 | M24 | 149 | 110 | 39 | 36.5 | 54 | 8.5 | 24 | 23 | 18 | 14 | 16000 | 448 | |
| 332023 | LVQ.F-80-14-SST-M24x170 | 80 | M24 | 209 | 170 | 39 | 36.5 | 54 | 8.5 | 24 | 23 | 18 | 14 | 16000 | 663 | |
| 332025 | LVQ.F-80-14-SST-M24x210 | 80 | M24 | 249 | 210 | 39 | 36.5 | 54 | 8.5 | 24 | 23 | 18 | 14 | 16000 | 807 | |
| 333851 | LVQ.F-100-14-SST-M16x68 | 100 | M16 | 102 | 68 | 34 | 32.5 | 70 | 12.5 | 24 | 23 | 12 | 14 | 16000 | 235 | |
| 333853 | LVQ.F-100-14-SST-M16x108 | 100 | M16 | 142 | 108 | 34 | 32.5 | 70 | 12.5 | 24 | 23 | 12 | 14 | 16000 | 299 | |
| 333855 | LVQ.F-100-14-SST-M16x148 | 100 | M16 | 182 | 148 | 34 | 32.5 | 70 | 12.5 | 24 | 23 | 12 | 14 | 16000 | 363 | |
| 333857 | LVQ.F-100-14-SST-M16x168 | 100 | M16 | 202 | 168 | 34 | 32.5 | 70 | 12.5 | 24 | 23 | 12 | 14 | 16000 | 395 | |
| 333861 | LVQ.F-100-14-SST-M20x110 | 100 | M20 | 149 | 110 | 39 | 36.5 | 70 | 12.5 | 24 | 23 | 15 | 14 | 16000 | 399 | |
| 333863 | LVQ.F-100-14-SST-M20x150 | 100 | M20 | 189 | 150 | 39 | 36.5 | 70 | 12.5 | 24 | 23 | 15 | 14 | 16000 | 499 | |
| 333865 | LVQ.F-100-14-SST-M20x170 | 100 | M20 | 209 | 170 | 39 | 36.5 | 70 | 12.5 | 24 | 23 | 15 | 14 | 16000 | 549 | |
| 333867 | LVQ.F-100-14-SST-M20x210 | 100 | M20 | 249 | 210 | 39 | 36.5 | 70 | 12.5 | 24 | 23 | 15 | 14 | 16000 | 648 | |
| 333871 | LVQ.F-100-14-SST-M24x110 | 100 | M24 | 149 | 110 | 39 | 36.5 | 70 | 12.5 | 24 | 23 | 18 | 14 | 16000 | 506 | |
| 333873 | LVQ.F-100-14-SST-M24x170 | 100 | M24 | 209 | 170 | 39 | 36.5 | 70 | 12.5 | 24 | 23 | 18 | 14 | 16000 | 721 | |
| 333875 | LVQ.F-100-14-SST-M24x210 | 100 | M24 | 249 | 210 | 39 | 36.5 | 70 | 12.5 | 24 | 23 | 18 | 14 | 16000 | 865 |
Основные характеристики
Основа
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Винт с шарнирной головкой
Резьбовой винт из оцинкованной стали AISI 304 с регулировочным квадратным участком
Стандартные исполнения
- LVQ.F-SST: без противоскользящего диска.
- LVQ.F-AS-SST: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.
Крепление к полу

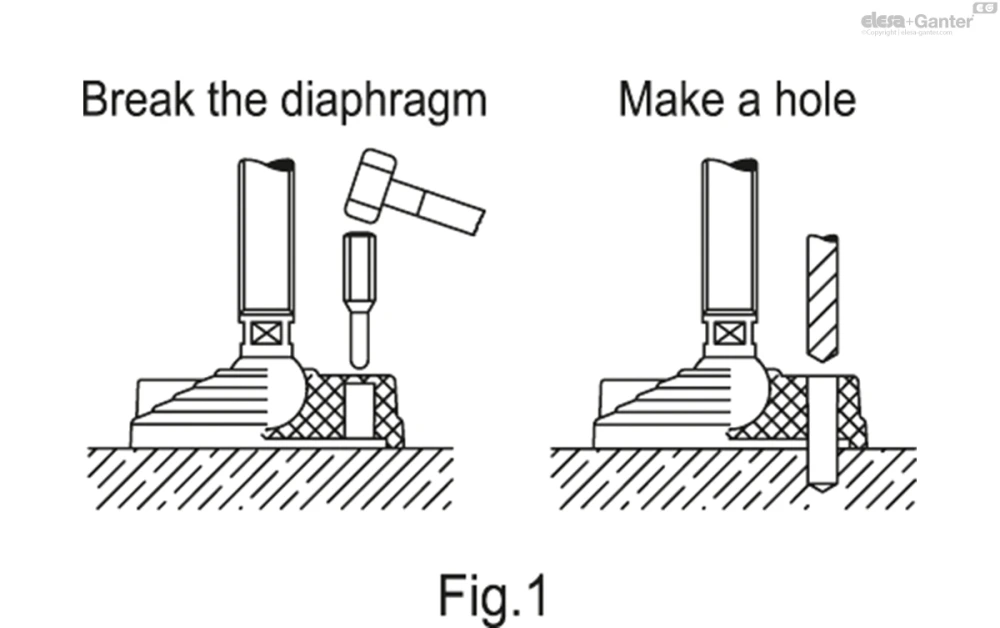

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).
Общая информация
Особенности
Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.
Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).
Информация по заказу
Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.
Для отдельного заказа оснований и винтов см.:
Аксессуары по запросу
Аксессуары по запросу
Гайка из нержавеющей стали AISI 304 (см. Гайки NT.-).
