Серия LVQ.F-SST-VD

LVQ.F-AS-SST-VD

Регулируемые опоры для крепления к полу

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

с противоскользящим диском

Таблица (PDF)

Исполнения серии LVQ.F-SST-VD

LVQ.F-AS-SST-VD

Регулируемые опоры для крепления к полу

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

LVQ.F-SST-VD

Регулируемые опоры для крепления к полу

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

LVQ.F-AS-SST-VD

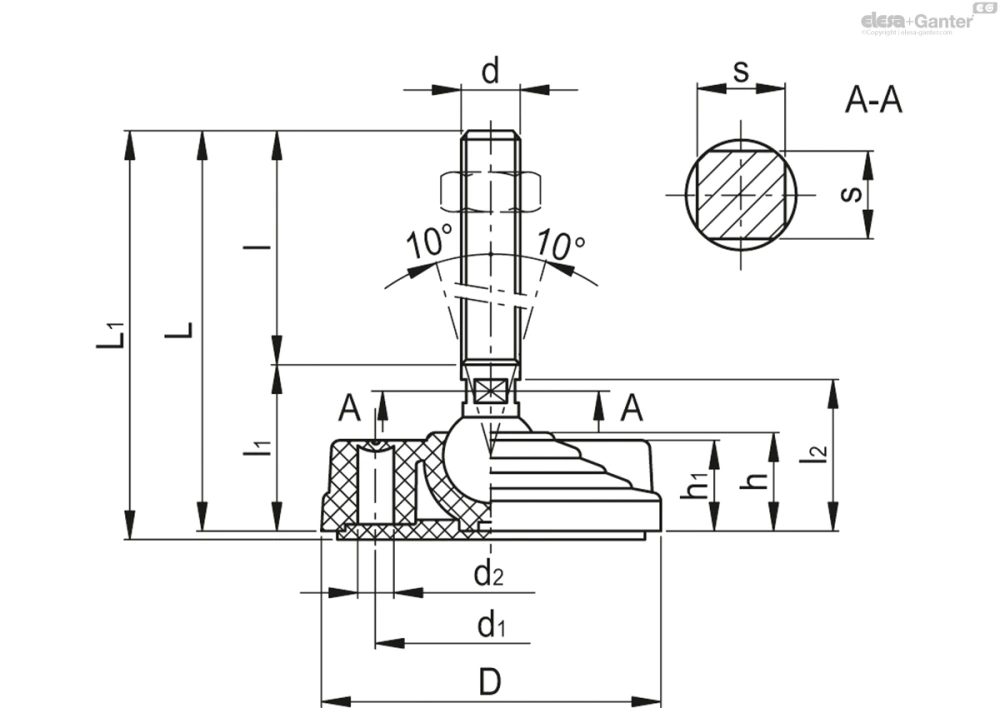

Таблица моделей — Регулируемые опоры для крепления к полу

Артикул	Описание	D	d	d₁	L	L₁	l	l₁	l₂	d₂	h	h₁	s	Шарнирное соединение Ø	Макс. статическая нагрузка* Н	Вес (г)
186381	LVQ.F-80-14-AS-SST-M16x68-VD	80	M16	54	102	105	68	34	32.5	8.5	24	23	12	14	16000	177
186383	LVQ.F-80-14-AS-SST-M16x108-VD	80	M16	54	142	145	108	34	32.5	8.5	24	23	12	14	16000	241
186385	LVQ.F-80-14-AS-SST-M16x148-VD	80	M16	54	182	185	148	34	32.5	8.5	24	23	12	14	16000	305
186387	LVQ.F-80-14-AS-SST-M16x168-VD	80	M16	54	202	205	168	34	32.5	8.5	24	23	12	14	16000	337
186391	LVQ.F-80-14-AS-SST-M20x110-VD	80	M20	54	149	152	110	39	36.5	8.5	24	23	15	14	16000	341
186393	LVQ.F-80-14-AS-SST-M20x150-VD	80	M20	54	189	192	150	39	36.5	8.5	24	23	15	14	16000	441
186395	LVQ.F-80-14-AS-SST-M20x170-VD	80	M20	54	209	212	170	39	36.5	8.5	24	23	15	14	16000	491
186397	LVQ.F-80-14-AS-SST-M20x210-VD	80	M20	54	249	252	210	39	36.5	8.5	24	23	15	14	16000	590
186398	LVQ.F-80-14-AS-SST-M24x110-VD	80	M24	54	149	152	110	39	36.5	8.5	24	23	18	14	16000	448
186399	LVQ.F-80-14-AS-SST-M24x170-VD	80	M24	54	209	212	170	39	36.5	8.5	24	23	18	14	16000	663
186400	LVQ.F-80-14-AS-SST-M24x210-VD	80	M24	54	249	252	210	39	36.5	8.5	24	23	18	14	16000	807
186481	LVQ.F-100-14-AS-SST-M16x68-VD	100	M16	70	102	105	68	34	32.5	12.5	24	23	12	14	16000	235
186483	LVQ.F-100-14-AS-SST-M16x108-VD	100	M16	70	142	145	108	34	32.5	12.5	24	23	12	14	16000	299
186485	LVQ.F-100-14-AS-SST-M16x148-VD	100	M16	70	182	185	148	34	32.5	12.5	24	23	12	14	16000	363
186487	LVQ.F-100-14-AS-SST-M16x168-VD	100	M16	70	202	205	168	34	32.5	12.5	24	23	12	14	16000	395
186491	LVQ.F-100-14-AS-SST-M20x110-VD	100	M20	70	149	152	110	39	36.5	12.5	24	23	15	14	16000	399
186493	LVQ.F-100-14-AS-SST-M20x150-VD	100	M20	70	189	192	150	39	36.5	12.5	24	23	15	14	16000	499
186495	LVQ.F-100-14-AS-SST-M20x170-VD	100	M20	70	209	212	170	39	36.5	12.5	24	23	15	14	16000	549
186497	LVQ.F-100-14-AS-SST-M20x210-VD	100	M20	70	249	252	210	39	36.5	12.5	24	23	15	14	16000	648
186498	LVQ.F-100-14-AS-SST-M24x110-VD	100	M24	70	149	152	110	39	36.5	12.5	24	23	18	14	16000	506
186499	LVQ.F-100-14-AS-SST-M24x170-VD	100	M24	70	209	212	170	39	36.5	12.5	24	23	18	14	16000	721
186500	LVQ.F-100-14-AS-SST-M24x210-VD	100	M24	70	249	252	210	39	36.5	12.5	24	23	18	14	16000	865

3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали AISI 304 с регулировочным квадратным участком

Стандартные исполнения

LVQ.F-SST-VD: без противоскользящего диска.

LVQ.F-AS-SST-VD: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Крепление к полу

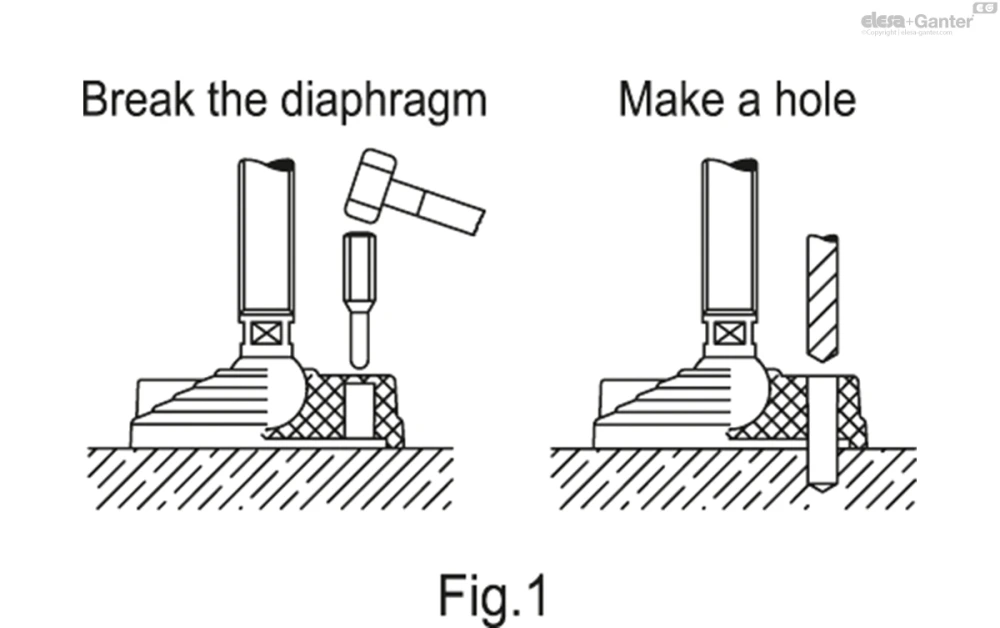

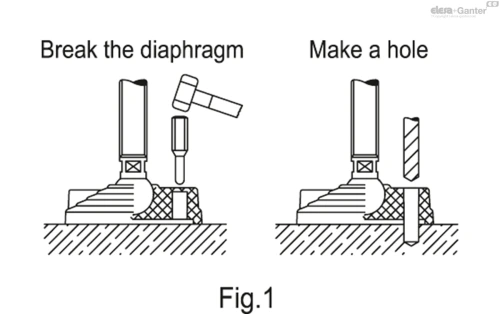

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и стержень) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:
