Серия LVQ.A-SST-VD

LVQ.A-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

без противоскользящего диска

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LVQ.A-SST-VD

LVQ.A-AS-SST-VD

LVQ.A-AS-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали
LVQ.A-SST-VD

LVQ.A-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

Изображения

LVQ.A-SST-VD — Регулируемые опоры

Схемы

Схема LVQ.A-SST-VD

LVQ.A-SST-VD

Таблица моделей — Регулируемые опоры

Артикул Описание
Шарнирное соединение Ø
Вес (г) В корзину
183181 LVQ.A-60-14-SST-M16x68-VD 60 M16 102 68 34 32.5 24 12 14 14000 128
183183 LVQ.A-60-14-SST-M16x108-VD 60 M16 142 108 34 32.5 24 12 14 14000 192
183185 LVQ.A-60-14-SST-M16x148-VD 60 M16 182 148 34 32.5 24 12 14 14000 256
183187 LVQ.A-60-14-SST-M16x168-VD 60 M16 202 168 34 32.5 24 12 14 14000 288
183191 LVQ.A-60-14-SST-M20x110-VD 60 M20 149 110 39 36.5 24 15 14 14000 292
183193 LVQ.A-60-14-SST-M20x150-VD 60 M20 189 150 39 36.5 24 15 14 14000 392
183195 LVQ.A-60-14-SST-M20x170-VD 60 M20 209 170 39 36.5 24 15 14 14000 442
183197 LVQ.A-60-14-SST-M20x210-VD 60 M20 249 210 39 36.5 24 15 14 14000 541
183251 LVQ.A-70-14-SST-M16x68-VD 70 M16 97 68 29 27.5 19 12 14 14000 126
183253 LVQ.A-70-14-SST-M16x108-VD 70 M16 137 108 29 27.5 19 12 14 14000 190
183255 LVQ.A-70-14-SST-M16x148-VD 70 M16 177 148 29 27.5 19 12 14 14000 254
183257 LVQ.A-70-14-SST-M16x168-VD 70 M16 197 168 29 27.5 19 12 14 14000 286
183261 LVQ.A-70-14-SST-M20x110-VD 70 M20 144 110 34 31.5 19 15 14 14000 290
183263 LVQ.A-70-14-SST-M20x150-VD 70 M20 184 150 34 31.5 19 15 14 14000 390
183265 LVQ.A-70-14-SST-M20x170-VD 70 M20 204 170 34 31.5 19 15 14 14000 440
183267 LVQ.A-70-14-SST-M20x210-VD 70 M20 244 210 34 31.5 19 15 14 14000 539
183271 LVQ.A-70-14-SST-M24x110-VD 70 M24 144 110 34 31.5 19 18 14 14000 397
183273 LVQ.A-70-14-SST-M24x170-VD 70 M24 204 170 34 31.5 19 18 14 14000 612
183275 LVQ.A-70-14-SST-M24x210-VD 70 M24 244 210 34 31.5 19 18 14 14000 756
183381 LVQ.A-80-14-SST-M16x68-VD 80 M16 102 68 34 32.5 24 12 14 16000 149
183383 LVQ.A-80-14-SST-M16x108-VD 80 M16 142 108 34 32.5 24 12 14 16000 213
183385 LVQ.A-80-14-SST-M16x148-VD 80 M16 182 148 34 32.5 24 12 14 16000 277
183387 LVQ.A-80-14-SST-M16x168-VD 80 M16 202 168 34 32.5 24 12 14 16000 309
183391 LVQ.A-80-14-SST-M20x110-VD 80 M20 149 110 39 36.5 24 15 14 16000 313
183393 LVQ.A-80-14-SST-M20x150-VD 80 M20 189 150 39 36.5 24 15 14 16000 413
183395 LVQ.A-80-14-SST-M20x170-VD 80 M20 209 170 39 36.5 24 15 14 16000 463
183397 LVQ.A-80-14-SST-M20x210-VD 80 M20 249 210 39 36.5 24 15 14 16000 562
183398 LVQ.A-80-14-SST-M24x110-VD 80 M24 149 110 39 36.5 24 18 14 16000 420
183399 LVQ.A-80-14-SST-M24x170-VD 80 M24 209 170 39 36.5 24 18 14 16000 635
183400 LVQ.A-80-14-SST-M24x210-VD 80 M24 249 210 39 36.5 24 18 14 16000 779
183481 LVQ.A-100-14-SST-M16x68-VD 100 M16 102 68 34 32.5 24 12 14 16000 179
183483 LVQ.A-100-14-SST-M16x108-VD 100 M16 142 108 34 32.5 24 12 14 16000 243
183485 LVQ.A-100-14-SST-M16x148-VD 100 M16 182 148 34 32.5 24 12 14 16000 307
183487 LVQ.A-100-14-SST-M16x168-VD 100 M16 202 168 34 32.5 24 12 14 16000 339
183491 LVQ.A-100-14-SST-M20x110-VD 100 M20 149 110 39 36.5 24 15 14 16000 343
183493 LVQ.A-100-14-SST-M20x150-VD 100 M20 189 150 39 36.5 24 15 14 16000 443
183495 LVQ.A-100-14-SST-M20x170-VD 100 M20 209 170 39 36.5 24 15 14 16000 493
183497 LVQ.A-100-14-SST-M20x210-VD 100 M20 249 210 39 36.5 24 15 14 16000 592
183498 LVQ.A-100-14-SST-M24x110-VD 100 M24 149 110 39 36.5 24 18 14 16000 450
183499 LVQ.A-100-14-SST-M24x170-VD 100 M24 209 170 39 36.5 24 18 14 16000 665
183500 LVQ.A-100-14-SST-M24x210-VD 100 M24 249 210 39 36.5 24 18 14 16000 809
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали AISI 304 с регулировочным квадратным участком

Стандартные исполнения

  • LVQ.A-SST-VD: без противоскользящего диска.
  • LVQ.A-AS-SST-VD: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и стержень) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

Аксессуары

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LVQ.A-SST-VD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LVQ.A-SST-VD — Регулируемые опоры

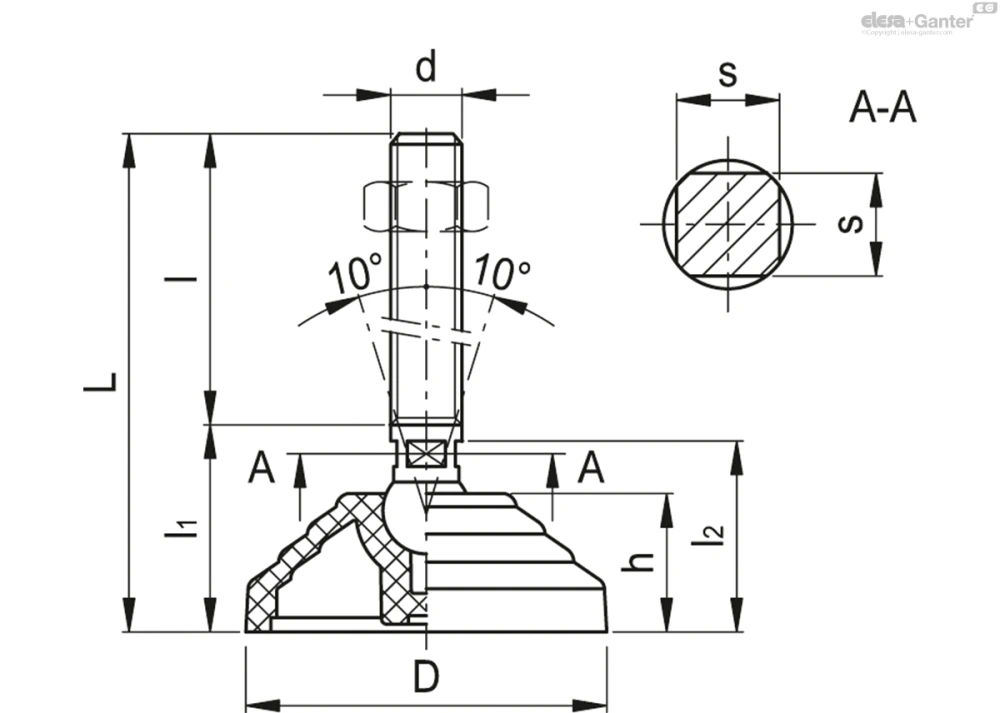

Чертёж LVQ.A-SST-VD
