Серия LV.F-ESD-C

LV.F-ESD-C

Регулируемые опоры для крепления к полу

Основание из электропроводящего технополимера ESD, винт из стали

без противоскользящего диска

Таблица (PDF)

Исполнения серии LV.F-ESD-C

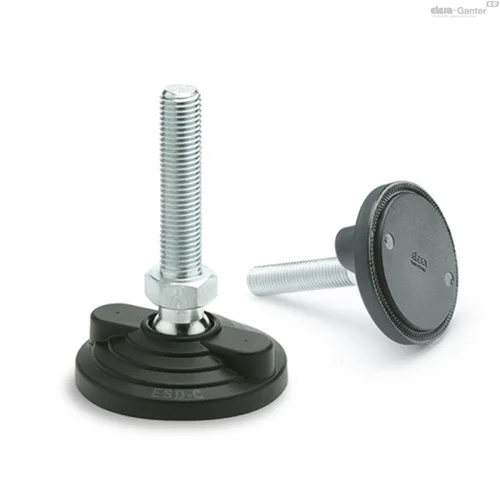

LV.F-AS-ESD-C

Регулируемые опоры для крепления к полу

Основание из электропроводящего технополимера ESD, винт из стали

LV.F-ESD-C

Регулируемые опоры для крепления к полу

Основание из электропроводящего технополимера ESD, винт из стали

LV.F-ESD-C

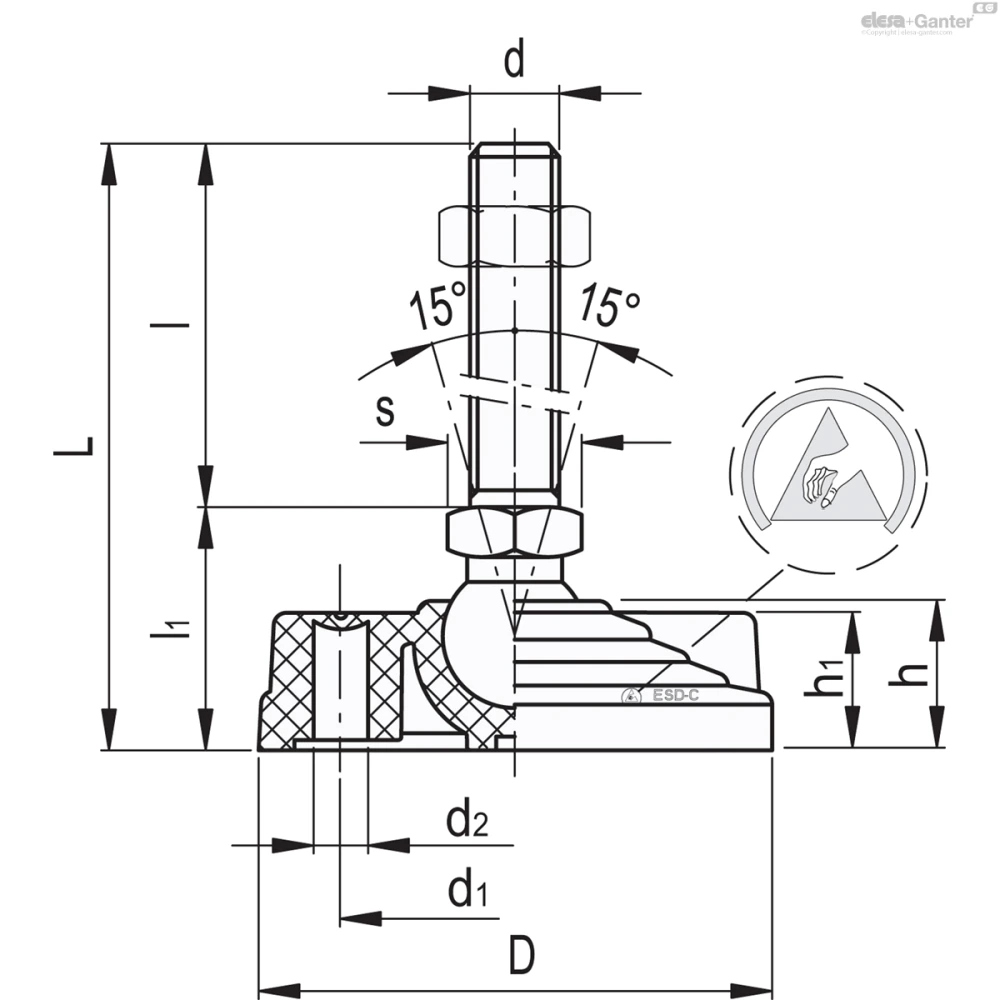

Таблица моделей — Регулируемые опоры для крепления к полу

Артикул	Описание	D	d	L	l	l₁	d₁	d₂	h	h₁	s	Шарнирное соединение Ø	Макс. статическая нагрузка* Н	Вес (г)
312451-ESD	LV.F-100-14-M8x43-ESD-C	100	M8	76	43	33	70	12.5	24	23	14	14	18000	132
312453-ESD	LV.F-100-14-M8x68-ESD-C	100	M8	101	68	33	70	12.5	24	23	14	14	18000	139
312461-ESD	LV.F-100-14-M10x43-ESD-C	100	M10	76	43	33	70	12.5	24	23	14	14	18000	139
312463-ESD	LV.F-100-14-M10x68-ESD-C	100	M10	101	68	33	70	12.5	24	23	14	14	18000	151
312465-ESD	LV.F-100-14-M10x98-ESD-C	100	M10	131	98	33	70	12.5	24	23	14	14	18000	166
312471-ESD	LV.F-100-14-M12x43-ESD-C	100	M12	76	43	33	70	12.5	24	23	14	14	18000	148
312473-ESD	LV.F-100-14-M12x68-ESD-C	100	M12	101	68	33	70	12.5	24	23	14	14	18000	165
312475-ESD	LV.F-100-14-M12x98-ESD-C	100	M12	131	98	33	70	12.5	24	23	14	14	18000	186
312481-ESD	LV.F-100-14-M16x68-ESD-C	100	M16	101	68	33	70	12.5	24	23	16	14	18000	205
312483-ESD	LV.F-100-14-M16x108-ESD-C	100	M16	141	108	33	70	12.5	24	23	16	14	18000	258
312485-ESD	LV.F-100-14-M16x148-ESD-C	100	M16	181	148	33	70	12.5	24	23	16	14	18000	312
312487-ESD	LV.F-100-14-M16x168-ESD-C	100	M16	201	168	33	70	12.5	24	23	16	14	18000	336

3D-модель Технические данные (PDF)

Основные характеристики

Основа

Специальный проводящий технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Удельное поверхностное сопротивление = 10³ Ом (метод измерения ASTM D257).

Объёмное удельное сопротивление = 10³ Ом·см (метод измерения ASTM D257).

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали с регулировочным шестигранником

Стандартные исполнения

LV.F-ESD-C: без противоскользящего диска.

LV.F-AS-ESD-C: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Удельное поверхностное сопротивление = 10³ Ом (метод измерения ASTM D991).

Объёмное удельное сопротивление = 10³ Ом·см (метод измерения ASTM D991).

Крепление к полу

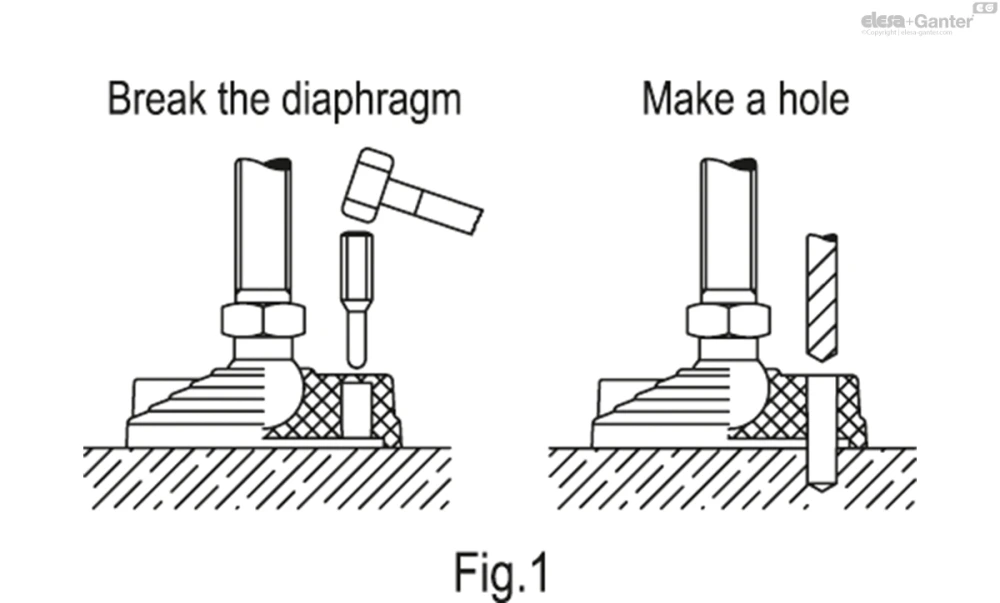

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).

Общая информация

Особенности и области применения

Специальный токопроводящий технополимер (ESD-C Electrostatic Discharge Conductive) предотвращает накопление электростатического заряда.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Основания подходят для применения в ЗАЩИЩЁННОЙ ОТ ЭЛЕКТРОСТАТИЧЕСКИХ РАЗРЯДОВ ЗОНЕ (EPA), где обрабатываются компоненты, которые подвержены воздействию электростатических разрядов. Нестираемая метка ESD-C, напечатанная на поверхности оснований для регулируемых опор, указывает на специальные токопроводящие свойства материала согласно EN 100015/1 и IEC 61340-5-1.

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:
