Серия LV.F-STP

LV.F-AS-STP

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из СУПЕР-технополимера

с противоскользящим диском

__logo__ELE_OD__ SUPER- TechnopolymerСУПЕР-технополимеры широко используются в автомобильной промышленности в так называемом процессе «замены металла». Эти конструкционные пластмассовые материалы, являющиеся новейшей разработкой, позволяют использовать изделия из технополимера в тех областях применения, где до сих пор использовались только металлические изделия, со следующими преимуществами: высокие механические характеристики, коррозионная стойкость, лёгкость, немагнитность, низкий коэффициент трения, отсутствие необходимости в техническом обслуживании, теплоизоляция, окраска в массе материала. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.F-STP

LV.F-AS-STP

LV.F-AS-STP

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из СУПЕР-технополимера
LV.F-STP

LV.F-STP

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из СУПЕР-технополимера

Изображения

LV.F-AS-STP — Регулируемые опоры для крепления к полу LV.F-AS-STP — Регулируемые опоры для крепления к полу

Схемы

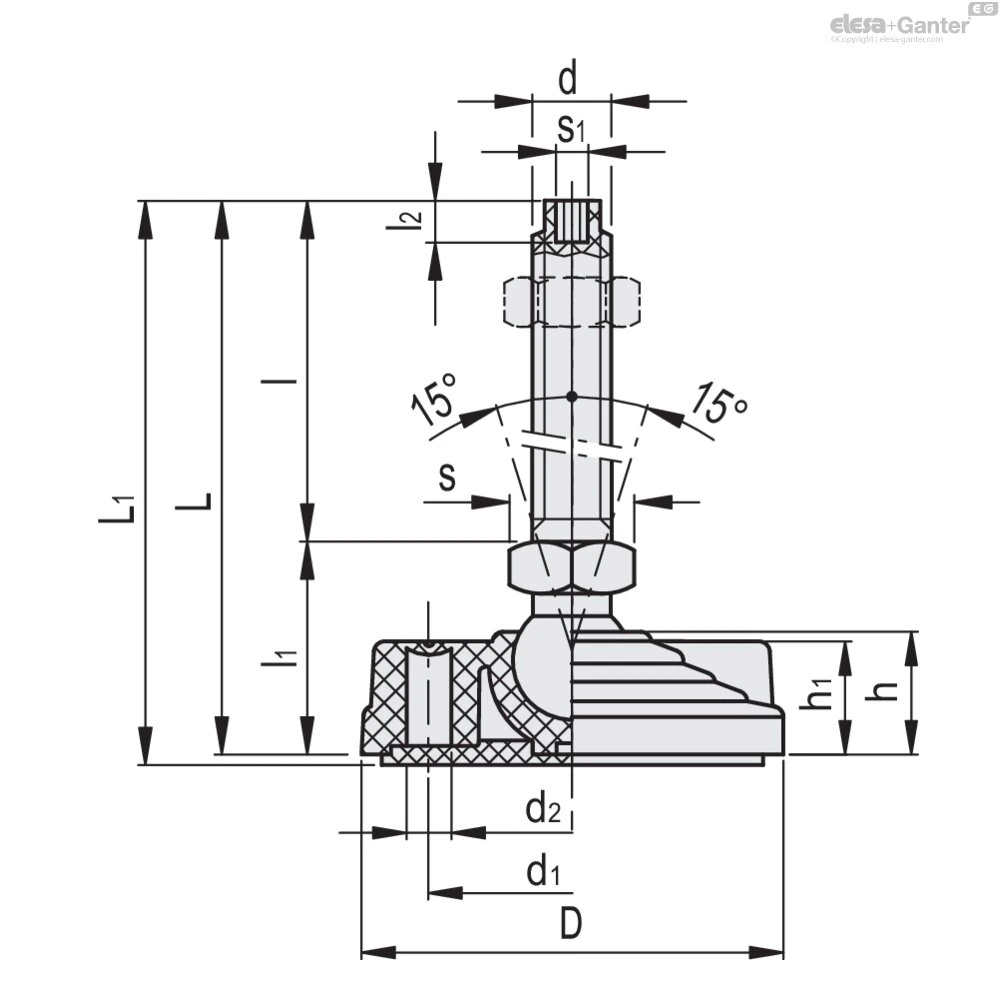

Схема LV.F-AS-STP Схема LV.F-AS-STP

LV.F-AS-STP

Таблица моделей — Регулируемые опоры для крепления к полу

Артикул Описание
h h1
Шарнирное соединение Ø
В корзину
314123 LV.F-80-14-AS-STP-M8x44 80 M8 79 82 44 35 5 54 8.5 24 23 16 3 14 2700 89
314127 LV.F-80-14-AS-STP-M8x69 80 M8 104 107 69 35 5 54 8.5 24 23 16 3 14 2700 91
314223 LV.F-80-14-AS-STP-M10x44 80 M10 79 82 44 35 6 54 8.5 24 23 16 4 14 4800 91
314227 LV.F-80-14-AS-STP-M10x69 80 M10 104 107 69 35 6 54 8.5 24 23 16 4 14 5000 93
314233 LV.F-80-14-AS-STP-M10x99 80 M10 134 137 99 35 6 54 8.5 24 23 16 4 14 5100 97
314323 LV.F-80-14-AS-STP-M12x44 80 M12 79 82 44 35 7 54 8.5 24 23 16 5 14 6800 93
314327 LV.F-80-14-AS-STP-M12x69 80 M12 104 107 69 35 7 54 8.5 24 23 16 5 14 7000 96
314333 LV.F-80-14-AS-STP-M12x99 80 M12 134 137 99 35 7 54 8.5 24 23 16 5 14 7000 101
315452 LV.F-100-14-AS-STP-M8x44 100 M8 79 82 44 35 5 70 12.5 24 23 16 3 14 2700 147
315454 LV.F-100-14-AS-STP-M8x69 100 M8 104 107 69 35 5 70 12.5 24 23 16 3 14 2700 149
315462 LV.F-100-14-AS-STP-M10x44 100 M10 79 82 44 35 6 70 12.5 24 23 16 4 14 4800 149
315464 LV.F-100-14-AS-STP-M10x69 100 M10 104 107 69 35 6 70 12.5 24 23 16 4 14 5000 151
315466 LV.F-100-14-AS-STP-M10x99 100 M10 134 137 99 35 6 70 12.5 24 23 16 4 14 5100 155
315472 LV.F-100-14-AS-STP-M12x44 100 M12 79 82 44 35 7 70 12.5 24 23 16 5 14 6800 151
315474 LV.F-100-14-AS-STP-M12x69 100 M12 104 107 69 35 7 70 12.5 24 23 16 5 14 7000 154
315476 LV.F-100-14-AS-STP-M12x99 100 M12 134 137 99 35 7 70 12.5 24 23 16 5 14 7000 159
314523 LV.F-80-14-AS-STP-M16x69 80 M16 106 109 69 37 7 54 8.5 24 23 22 6 14 8000 114
314527 LV.F-80-14-AS-STP-M16x109 80 M16 146 149 109 37 7 54 8.5 24 23 22 6 14 8000 124
314543 LV.F-80-14-AS-STP-M16x149 80 M16 186 189 149 37 7 54 8.5 24 23 22 6 14 7000 135
314563 LV.F-80-14-AS-STP-M16x169 80 M16 206 209 169 37 7 54 8.5 24 23 22 6 14 6000 140
315482 LV.F-100-14-AS-STP-M16x69 100 M16 106 109 69 37 7 70 12.5 24 23 22 6 14 8000 171
315484 LV.F-100-14-AS-STP-M16x109 100 M16 146 149 109 37 7 70 12.5 24 23 22 6 14 8000 181
315486 LV.F-100-14-AS-STP-M16x149 100 M16 186 189 149 37 7 70 12.5 24 23 22 6 14 7000 192
315488 LV.F-100-14-AS-STP-M16x169 100 M16 206 209 169 37 7 70 12.5 24 23 22 6 14 6000 197
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, с шестигранным углублением и регулировочным шестигранником.

Стандартные исполнения

  • LV.F-STP: без противоскользящего диска.
  • LV.F-AS-STP: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Крепление к полу

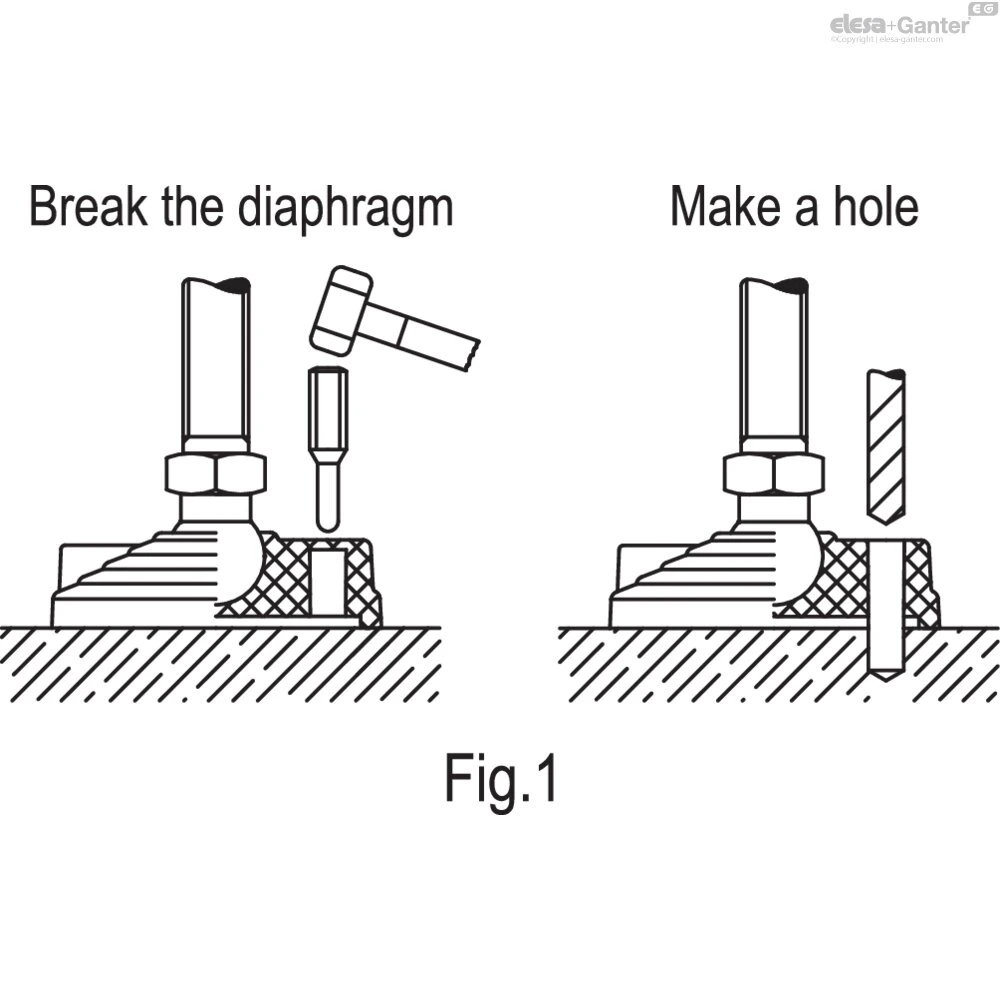

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).

LV_F_ACC_RU

Общая информация

Особенности и области применения

Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

Аксессуары

Аксессуары по запросу

NT: Гайка из нержавеющей стали AISI 304 или оцинкованной стали.
