Серия LV.F-125-ACV
LV.F-ACV
Регулируемые опоры для крепления к полу
Основание из технополимера, стальной винт
без противоскользящего диска
Исполнения серии LV.F-125-ACV
Изображения

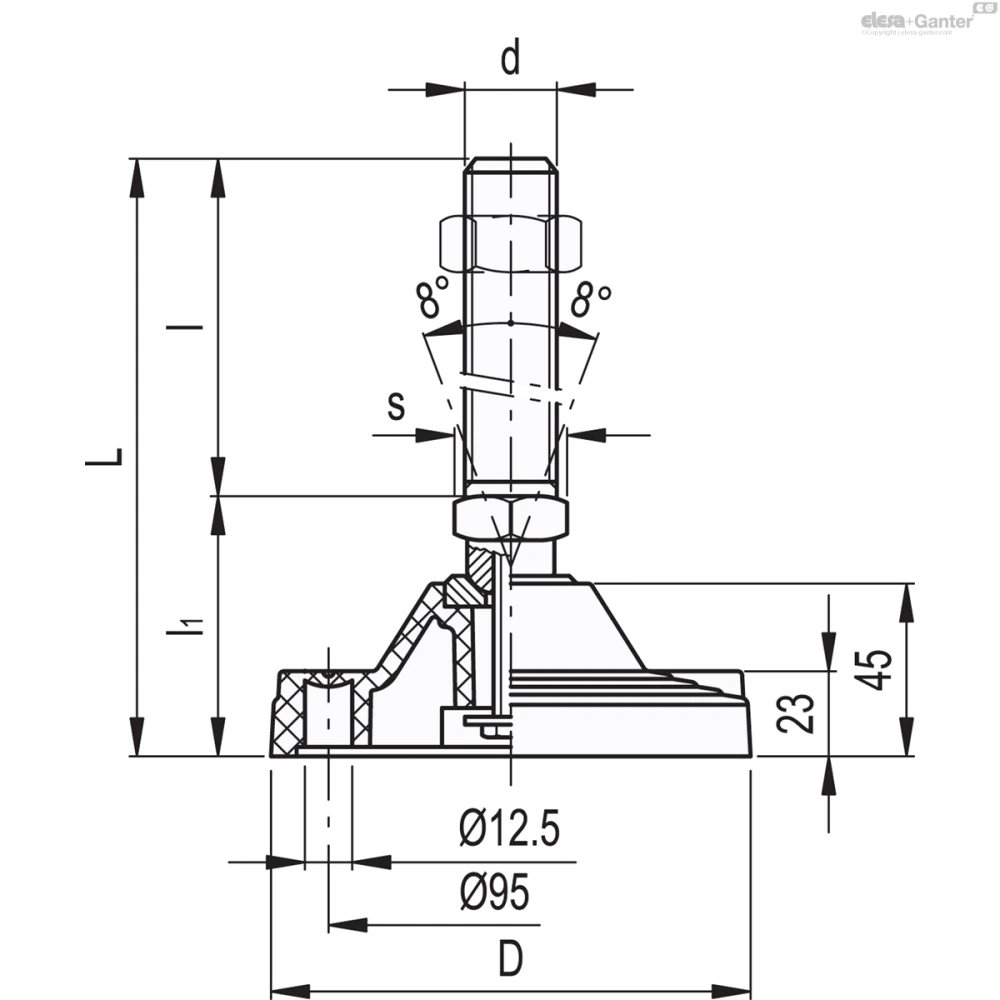

Схемы
LV.F-ACV
Таблица моделей — Регулируемые опоры для крепления к полу
| Артикул | Описание | D |
|
|
|
l1 |
|
Макс. статическая нагрузка* Н |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 313921 | LV.F-125-ACV-M20x136 | 125 | M20 | 200 | 136 | 64 | 24 | 40000 | 631 | |
| 313925 | LV.F-125-ACV-M20x186 | 125 | M20 | 250 | 186 | 64 | 24 | 40000 | 784 | |
| 313931 | LV.F-125-ACV-M24x136 | 125 | M24 | 200 | 136 | 64 | 24 | 40000 | 740 | |
| 313935 | LV.F-125-ACV-M24x186 | 125 | M24 | 250 | 186 | 64 | 24 | 40000 | 950 | |
| 313941 | LV.F-125-ACV-M30x136 | 125 | M30 | 200 | 136 | 64 | 30 | 40000 | 1053 | |
| 313945 | LV.F-125-ACV-M30x186 | 125 | M30 | 250 | 186 | 64 | 30 | 40000 | 1287 |
Основные характеристики
Основа
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Сквозной винт с шарнирной головкой
Резьбовой винт из оцинкованной стали с регулировочным шестигранником
Монтируется к основанию при помощи установочного винта и шайбы из оцинкованной стали.
Шайба со сферическим углублением служит опорой для винтa
Глянцевая оцинкованная сталь.
Стандартные исполнения
- LV.F-ACV: без противоскользящего диска.
- LV.F-ACV-AS: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 90, поставляется в собранном виде, армированный оцинкованной стальной пластиной, закреплённой с помощью двух винтов.
Крепление к полу

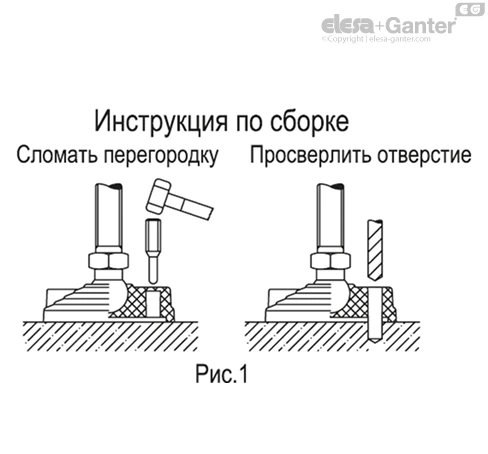

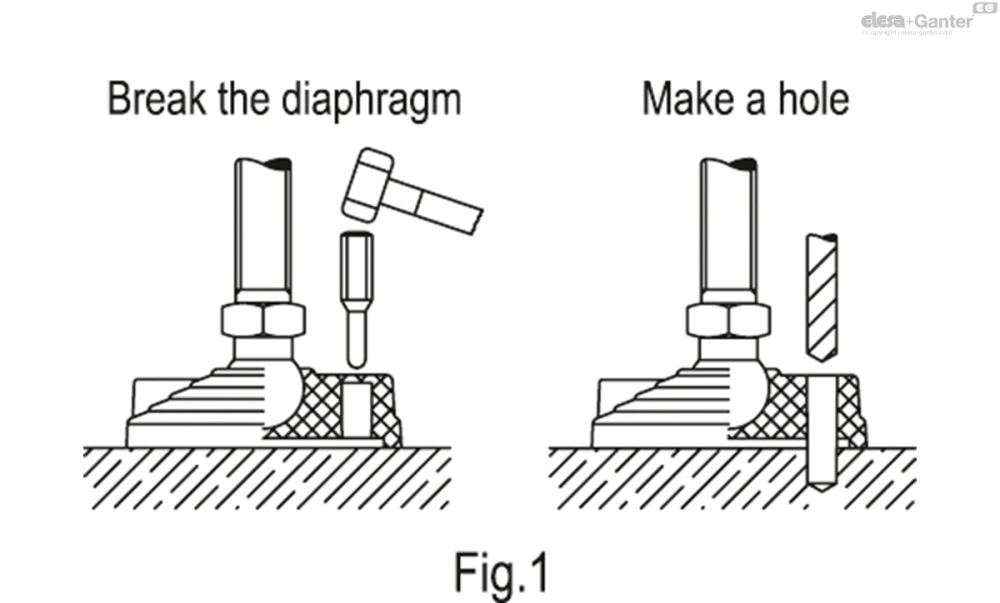

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).
Общая информация
Особенности
Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.
Детали регулируемых опор (основание и винт) поставляются уже в собранном виде.
Аксессуары по запросу
Аксессуары по запросу
Гайка из оцинкованной стали (см. Гайки NT.-).
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Винты из нержавеющей стали AISI 304.
