Серия LS.A-SST-VD

LS.A-AS-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

с противоскользящим диском

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LS.A-SST-VD

LS.A-AS-SST-VD

LS.A-AS-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали
LS.A-SST-VD

LS.A-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

Изображения

LS.A-AS-SST-VD — Регулируемые опоры

Схемы

Схема LS.A-AS-SST-VD

LS.A-AS-SST-VD

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
188101 LS.A-25-14-AS-SST-M8x43-VD 25 M8 67 70 43 24 12 14 14 7000 48
188103 LS.A-25-14-AS-SST-M8x68-VD 25 M8 92 95 68 24 12 14 14 7000 48
188111 LS.A-25-14-AS-SST-M10x43-VD 25 M10 67 70 43 24 12 14 14 7000 47
188113 LS.A-25-14-AS-SST-M10x68-VD 25 M10 92 95 68 24 12 14 14 7000 61
188115 LS.A-25-14-AS-SST-M10x98-VD 25 M10 122 125 98 24 12 14 14 7000 77
188121 LS.A-25-14-AS-SST-M12x43-VD 25 M12 67 70 43 24 12 14 14 7000 58
188123 LS.A-25-14-AS-SST-M12x68-VD 25 M12 92 95 68 24 12 14 14 7000 77
188125 LS.A-25-14-AS-SST-M12x98-VD 25 M12 122 125 98 24 12 14 14 7000 99
188131 LS.A-25-14-AS-SST-M14x68-VD 25 M14 92 95 68 24 12 14 14 7000 58
188133 LS.A-25-14-AS-SST-M14x98-VD 25 M14 122 125 98 24 12 14 14 7000 77
188135 LS.A-25-14-AS-SST-M14x148-VD 25 M14 172 175 148 24 12 14 14 7000 99
188141 LS.A-25-14-AS-SST-M16x68-VD 25 M16 92 95 68 24 12 16 14 7000 17
188143 LS.A-25-14-AS-SST-M16x108-VD 25 M16 132 135 108 24 12 16 14 7000 156
188145 LS.A-25-14-AS-SST-M16x148-VD 25 M16 172 175 148 24 12 16 14 7000 230
188147 LS.A-25-14-AS-SST-M16x168-VD 25 M16 192 195 168 24 12 16 14 7000 251
188201 LS.A-32-14-AS-SST-M8x43-VD 32 M8 68 71 43 25 15 14 14 9000 55
188203 LS.A-32-14-AS-SST-M8x68-VD 32 M8 93 96 68 25 15 14 14 9000 55
188211 LS.A-32-14-AS-SST-M10x43-VD 32 M10 68 71 43 25 15 14 14 9000 53
188213 LS.A-32-14-AS-SST-M10x68-VD 32 M10 93 96 68 25 15 14 14 9000 68
188215 LS.A-32-14-AS-SST-M10x98-VD 32 M10 123 126 98 25 15 14 14 9000 83
188221 LS.A-32-14-AS-SST-M12x43-VD 32 M12 68 71 43 25 15 14 14 9000 65
188223 LS.A-32-14-AS-SST-M12x68-VD 32 M12 93 96 68 25 15 14 14 9000 83
188225 LS.A-32-14-AS-SST-M12x98-VD 32 M12 123 126 98 25 15 14 14 9000 106
188231 LS.A-32-14-AS-SST-M14x68-VD 32 M14 93 96 68 25 15 14 14 9000 65
188233 LS.A-32-14-AS-SST-M14x98-VD 32 M14 123 126 98 25 15 14 14 9000 83
188235 LS.A-32-14-AS-SST-M14x148-VD 32 M14 173 176 148 25 15 14 14 9000 106
188241 LS.A-32-14-AS-SST-M16x68-VD 32 M16 93 97 68 25 15 16 14 9000 24
188243 LS.A-32-14-AS-SST-M16x108-VD 32 M16 133 137 108 25 15 16 14 9000 163
188245 LS.A-32-14-AS-SST-M16x148-VD 32 M16 173 176 148 25 15 16 14 9000 236
188247 LS.A-32-14-AS-SST-M16x168-VD 32 M16 193 196 168 25 15 16 14 9000 258
188301 LS.A-40-14-AS-SST-M8x43-VD 40 M8 68 71 43 25 17 14 14 13000 61
188303 LS.A-40-14-AS-SST-M8x68-VD 40 M8 93 96 68 25 17 14 14 13000 61
188311 LS.A-40-14-AS-SST-M10x43-VD 40 M10 68 71 43 25 17 14 14 13000 60
188313 LS.A-40-14-AS-SST-M10x68-VD 40 M10 93 96 68 25 17 14 14 13000 74
188315 LS.A-40-14-AS-SST-M10x98-VD 40 M10 123 126 98 25 17 14 14 13000 90
188321 LS.A-40-14-AS-SST-M12x43-VD 40 M12 68 71 43 25 17 14 14 13000 71
188323 LS.A-40-14-AS-SST-M12x68-VD 40 M12 93 96 68 25 17 14 14 13000 90
188325 LS.A-40-14-AS-SST-M12x98-VD 40 M12 123 126 98 25 17 14 14 13000 112
188331 LS.A-40-14-AS-SST-M14x68-VD 40 M14 93 96 68 25 17 14 14 13000 71
188333 LS.A-40-14-AS-SST-M14x98-VD 40 M14 123 126 98 25 17 14 14 13000 90
188335 LS.A-40-14-AS-SST-M14x148-VD 40 M14 173 176 148 25 17 14 14 13000 112
188341 LS.A-40-14-AS-SST-M16x68-VD 40 M16 93 96 68 25 17 16 14 13000 30
188343 LS.A-40-14-AS-SST-M16x108-VD 40 M16 133 136 108 25 17 16 14 13000 169
188345 LS.A-40-14-AS-SST-M16x148-VD 40 M16 173 176 148 25 17 16 14 13000 243
188347 LS.A-40-14-AS-SST-M16x168-VD 40 M16 193 196 168 25 17 16 14 13000 264
188401 LS.A-50-14-AS-SST-M8x43-VD 50 M8 70 73 43 27 19 14 14 13000 74
188403 LS.A-50-14-AS-SST-M8x68-VD 50 M8 95 98 68 27 19 14 14 13000 74
188411 LS.A-50-14-AS-SST-M10x43-VD 50 M10 70 73 43 27 19 14 14 13000 72
188413 LS.A-50-14-AS-SST-M10x68-VD 50 M10 95 98 68 27 19 14 14 13000 87
188415 LS.A-50-14-AS-SST-M10x98-VD 50 M10 125 128 98 27 19 14 14 13000 102
188421 LS.A-50-14-AS-SST-M12x43-VD 50 M12 70 73 43 27 19 14 14 13000 84
188423 LS.A-50-14-AS-SST-M12x68-VD 50 M12 95 98 68 27 19 14 14 13000 102
188425 LS.A-50-14-AS-SST-M12x98-VD 50 M12 125 128 98 27 19 14 14 13000 125
188431 LS.A-50-14-AS-SST-M14x68-VD 50 M14 95 98 68 27 19 14 14 13000 84
188433 LS.A-50-14-AS-SST-M14x98-VD 50 M14 125 128 98 27 19 14 14 13000 102
188435 LS.A-50-14-AS-SST-M14x148-VD 50 M14 175 178 148 27 19 14 14 13000 125
188441 LS.A-50-14-AS-SST-M16x68-VD 50 M16 95 98 68 27 19 16 14 13000 43
188443 LS.A-50-14-AS-SST-M16x108-VD 50 M16 135 138 108 27 19 16 14 13000 182
188445 LS.A-50-14-AS-SST-M16x148-VD 50 M16 175 178 148 27 19 16 14 13000 255
188447 LS.A-50-14-AS-SST-M16x168-VD 50 M16 195 198 168 27 19 16 14 13000 277
188501 LS.A-60-14-AS-SST-M8x43-VD 60 M8 76 79 43 33 24 14 14 14000 55
188503 LS.A-60-14-AS-SST-M8x68-VD 60 M8 101 104 68 33 24 14 14 14000 62
188511 LS.A-60-14-AS-SST-M10x43-VD 60 M10 76 79 43 33 24 14 14 14000 62
188513 LS.A-60-14-AS-SST-M10x68-VD 60 M10 101 104 68 33 24 14 14 14000 74
188515 LS.A-60-14-AS-SST-M10x98-VD 60 M10 131 134 98 33 24 14 14 14000 89
188521 LS.A-60-14-AS-SST-M12x43-VD 60 M12 76 79 43 33 24 14 14 14000 70
188523 LS.A-60-14-AS-SST-M12x68-VD 60 M12 101 104 68 33 24 14 14 14000 88
188525 LS.A-60-14-AS-SST-M12x98-VD 60 M12 131 134 98 33 24 14 14 14000 110
188531 LS.A-60-14-AS-SST-M14x68-VD 60 M14 101 104 68 33 24 14 14 14000 107
188533 LS.A-60-14-AS-SST-M14x98-VD 60 M14 131 134 98 33 24 14 14 14000 136
188535 LS.A-60-14-AS-SST-M14x148-VD 60 M14 181 184 148 33 24 14 14 14000 185
188541 LS.A-60-14-AS-SST-M16x68-VD 60 M16 101 104 68 33 24 16 14 14000 134
188543 LS.A-60-14-AS-SST-M16x108-VD 60 M16 141 144 108 33 24 16 14 14000 185
188545 LS.A-60-14-AS-SST-M16x148-VD 60 M16 181 184 148 33 24 16 14 14000 237
188547 LS.A-60-14-AS-SST-M16x168-VD 60 M16 201 204 168 33 24 16 14 14000 264
188551 LS.A-60-24-AS-SST-M16x58-VD 60 M16 101 104 58 43 24 24 24 18000 203
188553 LS.A-60-24-AS-SST-M16x98-VD 60 M16 141 144 98 43 24 24 24 18000 255
188555 LS.A-60-24-AS-SST-M16x138-VD 60 M16 181 184 138 43 24 24 24 18000 312
188557 LS.A-60-24-AS-SST-M16x158-VD 60 M16 201 204 158 43 24 24 24 18000 337
188561 LS.A-60-24-AS-SST-M20x98-VD 60 M20 141 144 98 43 24 24 24 18000 329
188563 LS.A-60-24-AS-SST-M20x138-VD 60 M20 181 184 138 43 24 24 24 18000 416
188565 LS.A-60-24-AS-SST-M20x158-VD 60 M20 201 204 158 43 24 24 24 18000 456
188567 LS.A-60-24-AS-SST-M20x198-VD 60 M20 241 244 198 43 24 24 24 18000 544
188571 LS.A-60-24-AS-SST-M24x98-VD 60 M24 141 144 98 43 24 24 24 18000 418
188573 LS.A-60-24-AS-SST-M24x158-VD 60 M24 201 204 158 43 24 24 24 18000 597
188575 LS.A-60-24-AS-SST-M24x198-VD 60 M24 241 244 198 43 24 24 24 18000 722
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

Резьбовой винт из нержавеющей стали AISI 304 с регулировочным шестигранником

Стандартные исполнения

  • LS.A-SST-VD: без противоскользящего диска.
  • LS.A-AS-SST-VD: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и стержень) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

  • коды  Оснований

Аксессуары

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LS.A-AS-SST-VD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LS.A-AS-SST-VD — Регулируемые опоры

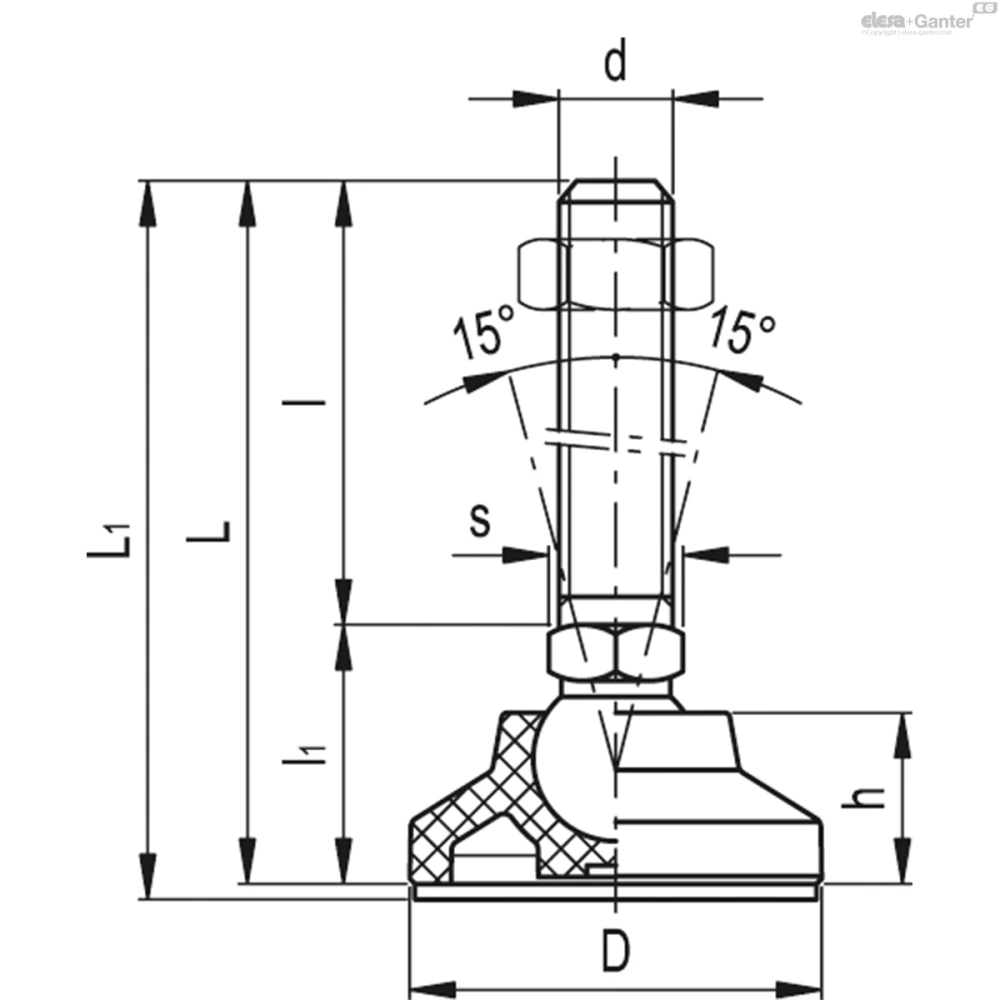

Чертёж LS.A-AS-SST-VD
