Оптический датчик уровня

Особенности и области применения

Подходит для обнаружения прозрачных жидкостей даже внутри небольших резервуаров.

Оптический датчик, вставленный в металлический корпус, включает в себя призму с инфракрасным диодом и чувствительный элемент.

Специальные исполнения доступны по запросу

• Корпус из нержавеющей стали AISI 316.

• Резьба NPT.

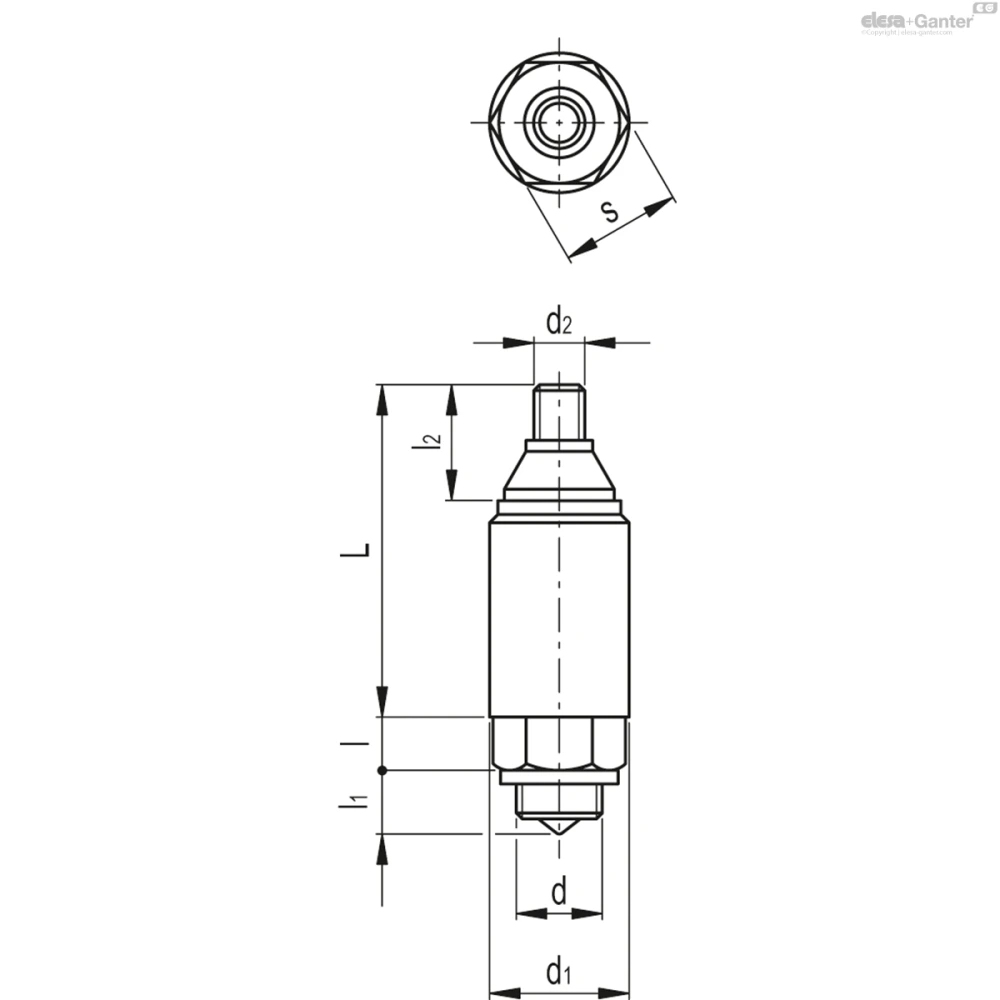

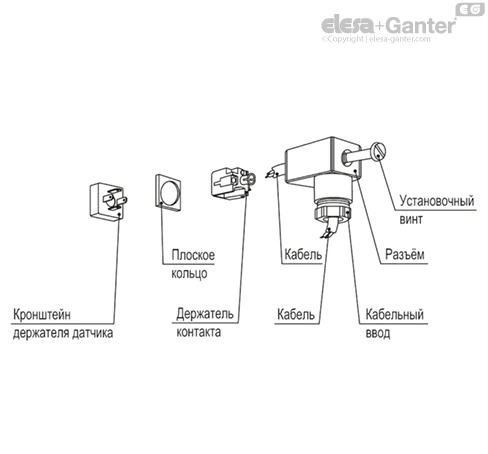

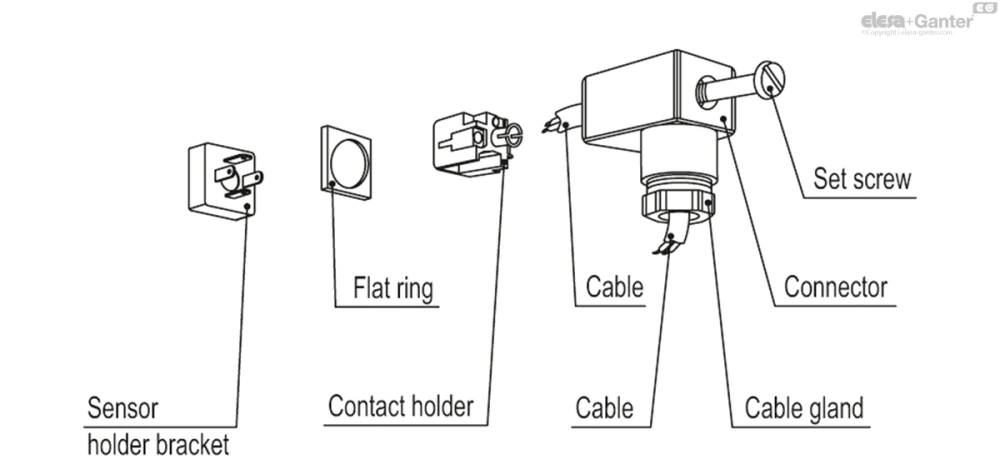

Инструкции по сборке разъёма

• Отсоедините разъём от датчика, открутив расположенный на разъёме установочный винт, извлеките держатели контактов и ослабьте кабельный ввод.

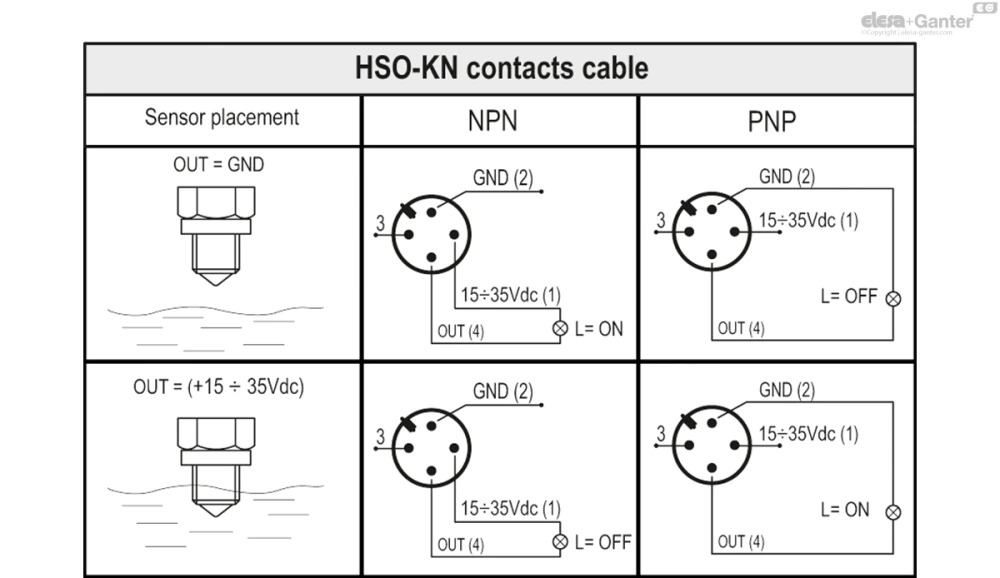

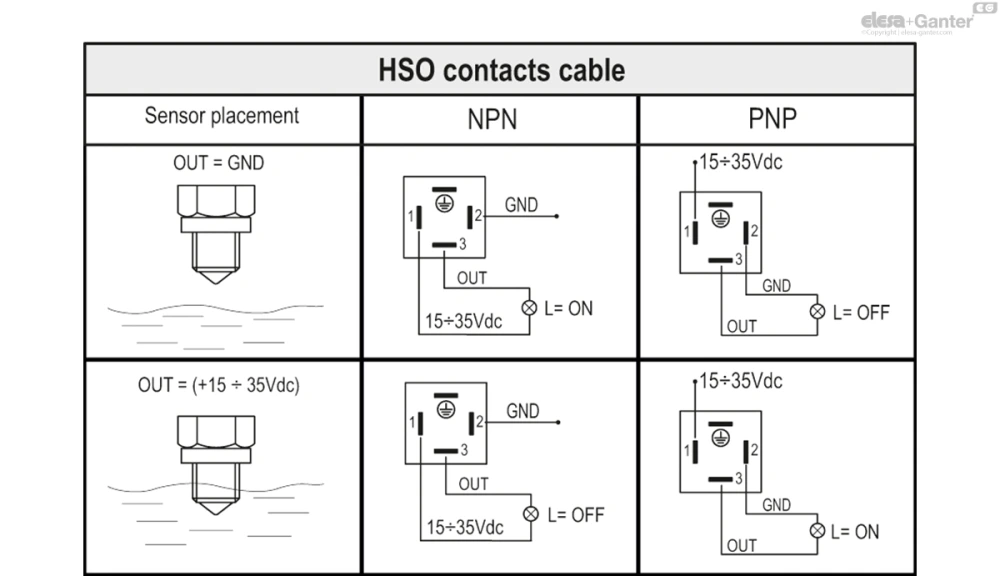

• Вставьте кабель в разъём (стандартный разъём) и присоедините провода к зажимам, как показано на инструкциях по электропроводке.

• Соберите путём вставки держателя контактов в разъем в требуемом положении.

• Вверните разъём в датчик, а затем затяните кабельный ввод.

Функционирование и техническое обслуживание

При отсутствии контакта с жидкостью инфракрасный луч полностью отражается призмой в сторону приёмника. Однако при смачивании датчика жидкостью показатель преломления призмы изменяется, и часть инфракрасного луча рассеивается в самой жидкости, вызывая переключение выходного сигнала (рис. 1).

Количество отражённого света служит основой для измерения уровня внутри резервуара.

Рекомендуется периодически проверять состояние линзы оптического датчика и при необходимости очищать её с использованием неагрессивных жидкостей.

Предупреждения

• Минимальный обнаруживаемый уровень жидкости: 10 см.

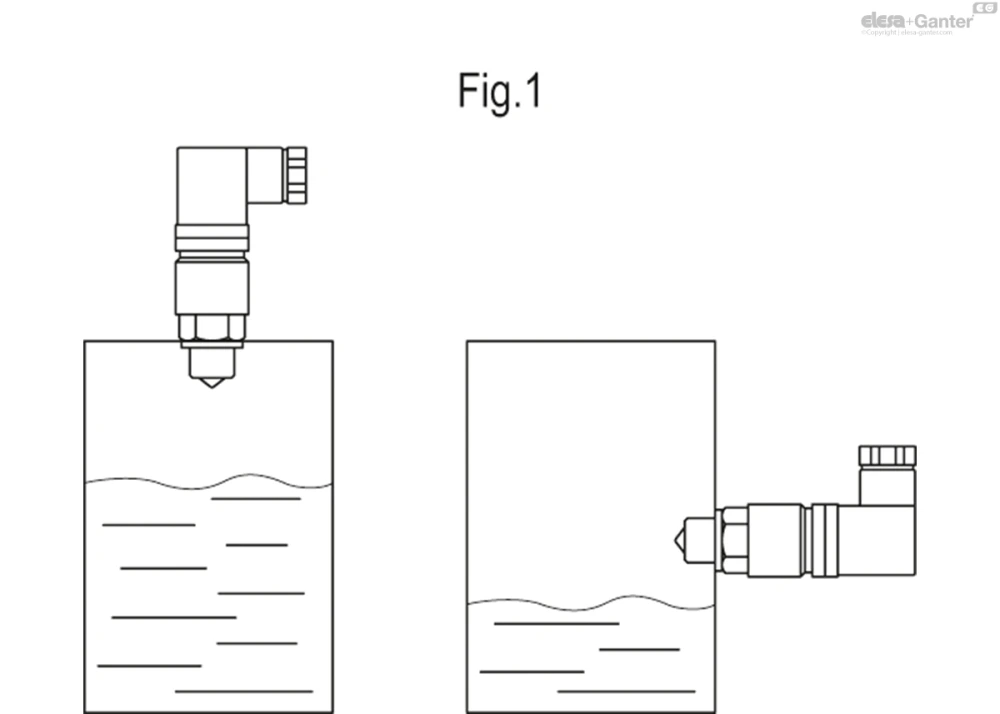

• Датчик можно монтировать как вертикально, так и горизонтально (рис. 1).

• При вертикальном монтаже существует вероятность искажения показаний уровня из-за наличия остаточных капель на поверхности призмы.
