Серия HSC

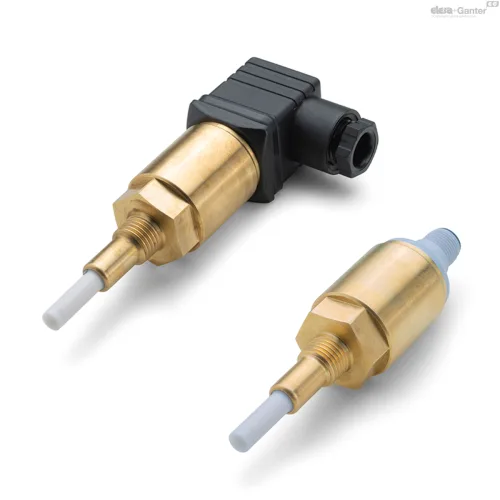

HSC-O-A-KN

Ёмкостный датчик уровня

для проводящих и непроводящих жидкостей

Для непроводящих жидкостей и разъёма M12x1, выход NPN открыт

Таблица (PDF)

Исполнения серии HSC

HSC-O-A

Ёмкостный датчик уровня

для проводящих и непроводящих жидкостей

HSC-O-A-KN

Ёмкостный датчик уровня

для проводящих и непроводящих жидкостей

HSC-O-D

Ёмкостный датчик уровня

для проводящих и непроводящих жидкостей

HSC-O-D-KN

Ёмкостный датчик уровня

для проводящих и непроводящих жидкостей

HSC-W-A

Ёмкостный датчик уровня

для проводящих и непроводящих жидкостей

HSC-W-A-KN

Ёмкостный датчик уровня

для проводящих и непроводящих жидкостей

HSC-W-D

Ёмкостный датчик уровня

для проводящих и непроводящих жидкостей

HSC-W-D-KN

Ёмкостный датчик уровня

для проводящих и непроводящих жидкостей

HSC-O-A-KN

Таблица моделей — Ёмкостный датчик уровня

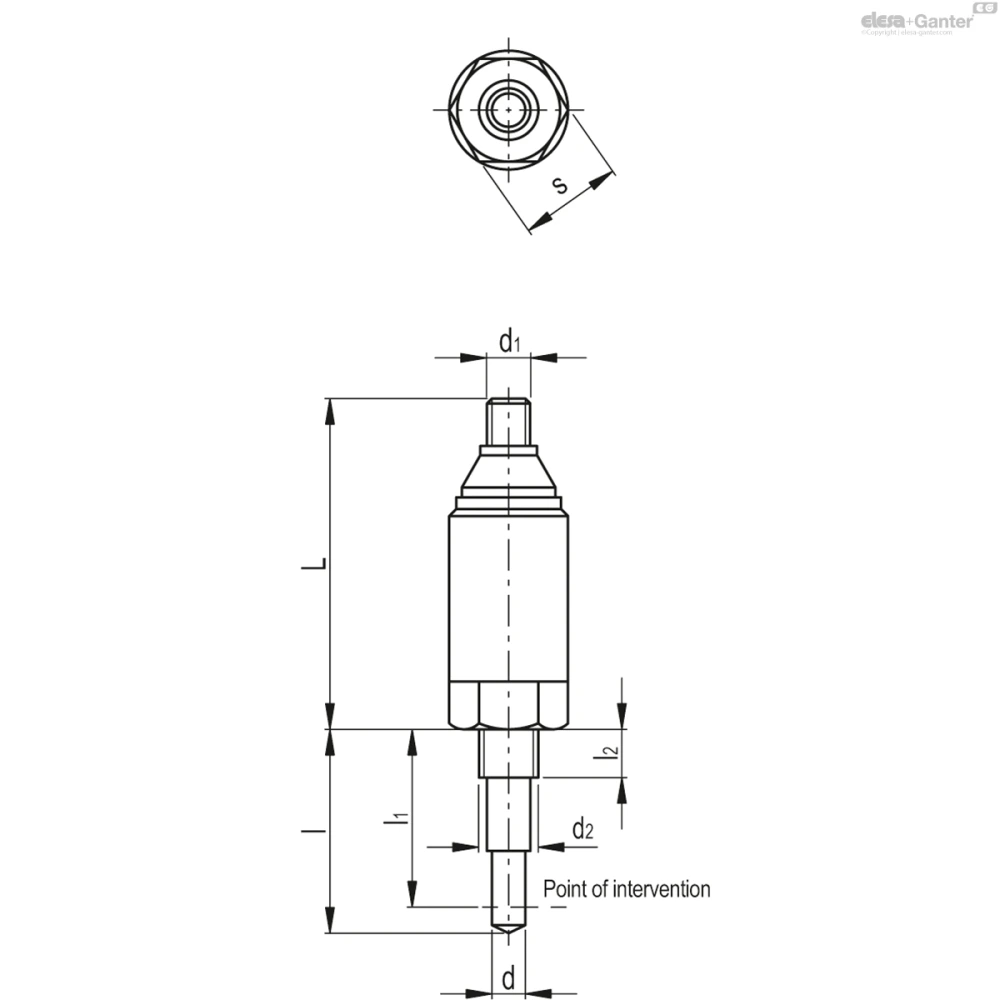

Артикул	Описание	d₂	d	L	l*	l₁	l₂	s	d₁	Вес (г)	В корзину
111245	HSC-O-1/4NPT-50-A-KN	1/4 NPT	6.5	64	50	40±2	10	24	M12x1	138

3D-модель Технические данные (PDF)

Основные характеристики

Корпус

Латунь.

Электрод

Медно-цинковый сплав (сплав Cu-Zn), с покрытием из ПТФЭ.

Гнездовой разъём (DIN 43650 C)

Tехнополимер на основе полиамида (PA), чёрный цвет, со встроенным кабельным вводом и держателем контакта.

Класс защиты IP 65, в соответствии с EN 60529.

Штекерный соединитель

4-контактный разъём M12x1 из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.

Класс защиты IP 67.

Для правильной сборки см. Предупреждения.

Стандартные исполнения

HSC-W-A: для проводящих жидкостей, открытый электрический выход NPN

HSC-W-D: для проводящих жидкостей, закрытый электрический выход NPN

HSC-O-A: для непроводящих жидкостей, открытый электрический выход NPN

HSC-O-D: для непроводящих жидкостей, закрытый электрический выход NPN

KN: необходимо добавить индекс для вариантов исполнения с разъёмом с наружной резьбой M12x1

Макс. рабочая температура

-30 / +125°C.

Макс. рабочее давление

50 bar.

Общая информация

Особенности и области применения

Подходит для обнаружения проводящих жидкостей, таких как вода, и непроводящих жидкостей, таких как масло / дизельное топливо.

Задержка включения датчика, равная 4 секундам, представляет собой время, прошедшее между определением уровня внутри резервуара и отправкой сигнала на ПЛК.

Разница, необходимая для калибровки гистерезиса выходного сигнала, рассчитывается, начиная с точки вмешательства (l1), и представляет собой виртуальную точку вмешательства, полученную путём сложения значения разницы со значением l1.

Датчик можно монтировать как вертикально, так и горизонтально.

Другие исполнения

Специальные исполнения доступны по запросу

Корпус из нержавеющей стали AISI 316.

Длина зонда 90 мм.

Время задержки включения можно задать в диапазоне от 1 до 10 с.

Разницу для калибровки можно задать в диапазоне от 0 до 5 мм.

Наружная резьба, цилиндрическая трубная резьба UNI 228/1 или коническая трубная резьба UNI 7/1.

Инструкции по использованию

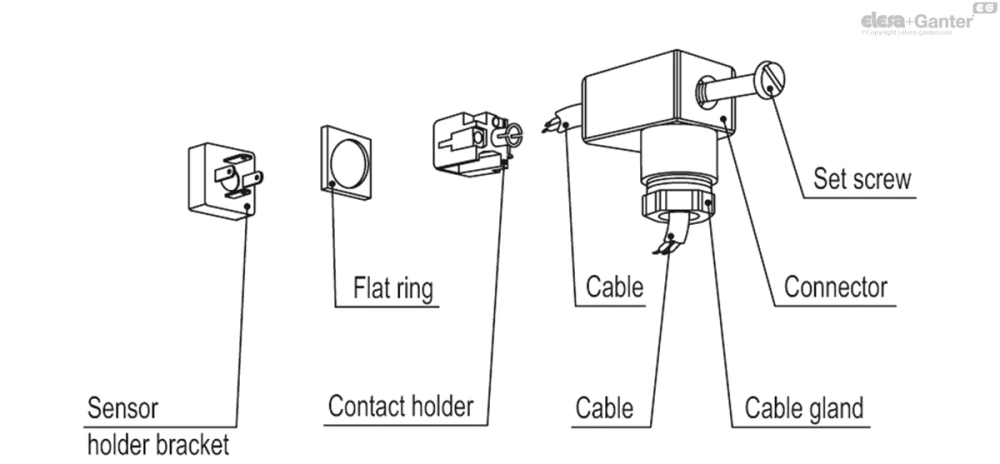

Инструкции по сборке разъёма

Отсоедините разъём от датчика, открутив расположенный на разъёме установочный винт, извлеките держатели контактов и ослабьте кабельный ввод.

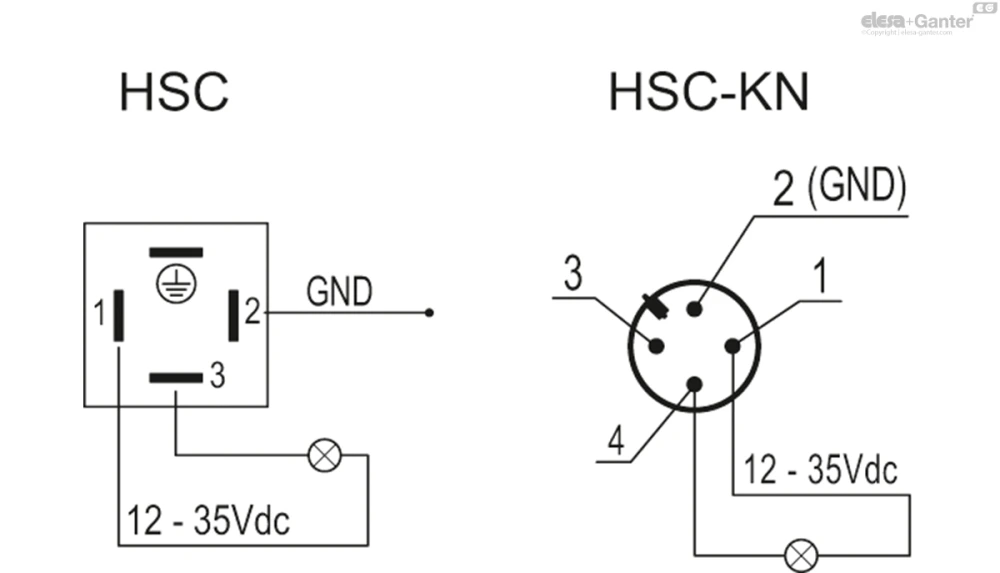

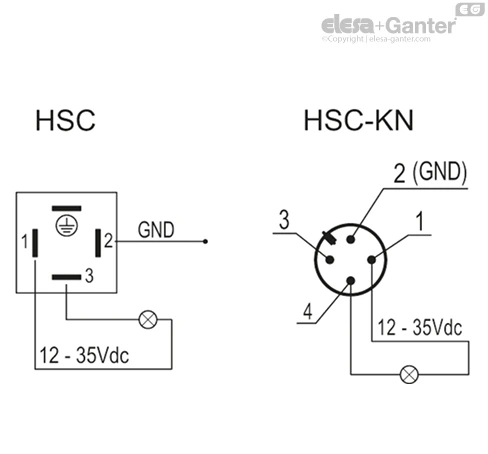

Вставьте кабель в разъём (стандартный разъём) и присоедините провода к зажимам, как показано на инструкциях по электропроводке.

Соберите путём вставки держателя контактов в разъем в требуемом положении.

Вверните разъём в датчик, а затем затяните кабельный ввод.

Электрические характеристики
Описание	Особенности
Источник питания	15 – 35 Vcc
Ток, потребляемый внутренней цепью	5 mA
Электрический выход	Нажать - потянуть
Макс. нагрузка	3W
Задержка включения	4 sec
Разница	3 mm

Механические и электрические характеристики

Функционирование и техническое обслуживание

Измерение уровня основано на изменении электрической ёмкости внутри резервуара. Датчик уровня и металлическая стенка создают своего рода конденсатор, электрическая ёмкость которого изменяется в зависимости от количества жидкости, содержащейся в самом резервуаре.

По мере повышения уровня внутри резервуара электрическая ёмкость датчика увеличивается соответствующим образом.

Например, пустой резервуар имеет меньшую электрическую ёмкость, а полный — бо́льшую.

Датчик можно монтировать как вертикально, так и горизонтально (рис. 1).

Рекомендуется периодически проверять состояние электрода и его покрытия и при необходимости выполнять очистку с использованием неагрессивных жидкостей.

Предупреждения

При обоих вариантах установки (горизонтально на боковой стороне резервуара или вертикально) необходимо избегать установки датчика на соединительных трубах, где могут конденсироваться пары или собираться остатки, которые могут помешать распознаванию.
