Серия HCZ/T-AR-PT
HCZ/T-AR-PT-VT
Столбиковые индикаторы уровня с термометром и с защитной рамкой
SUPER-технополимер и прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
Винты из SUPER-технополимера, гайки и шайбы из нержавеющей стали AISI 304
Исполнения серии HCZ/T-AR-PT
HCZ/T-AR-PT
Столбиковые индикаторы уровня с термометром и с защитной рамкой
SUPER-технополимер и прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
HCZ/T-AR-PT-VT
Столбиковые индикаторы уровня с термометром и с защитной рамкой
SUPER-технополимер и прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
Изображения
Схемы
HCZ/T-AR-PT-VT

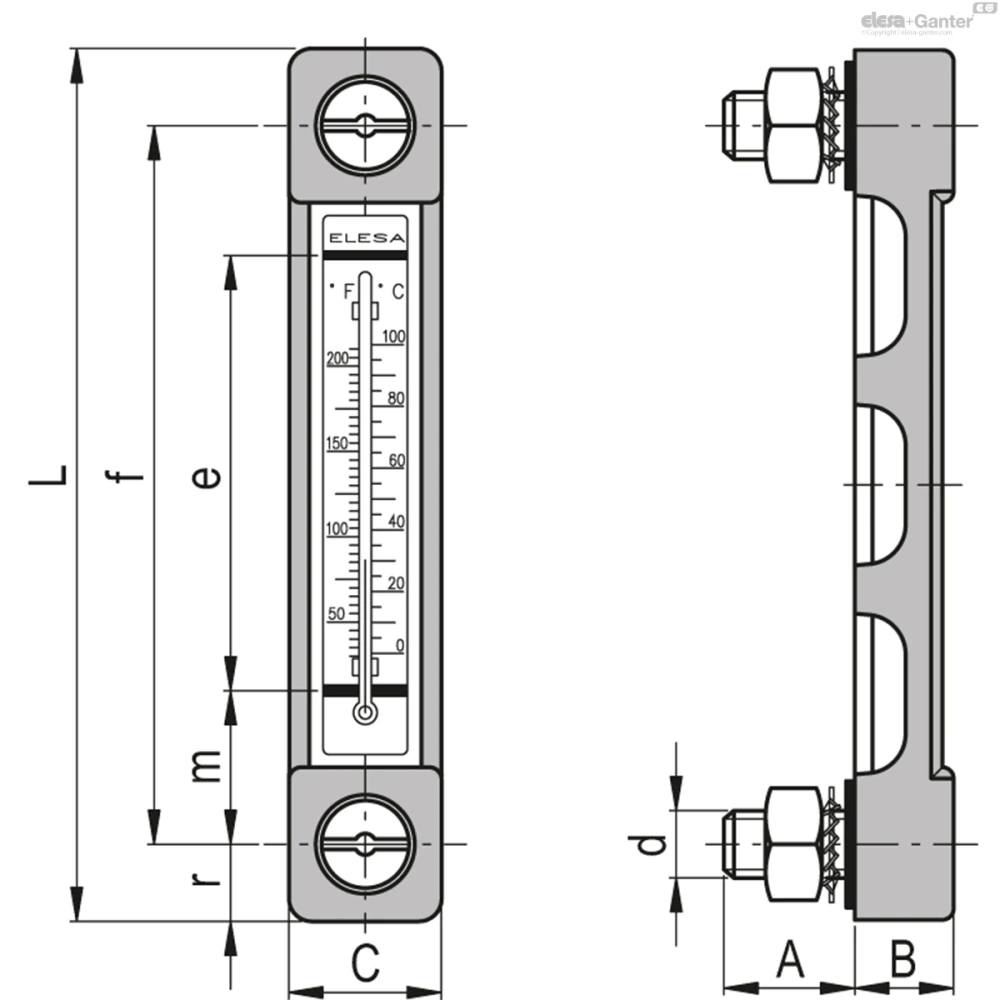

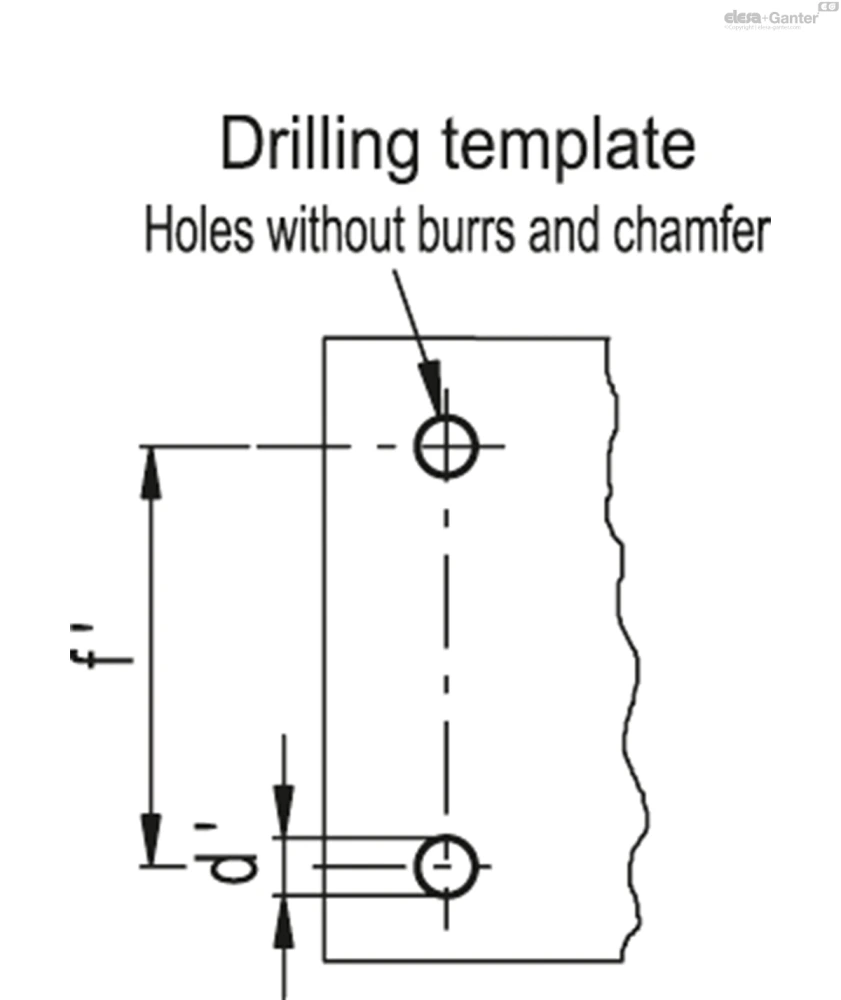

Таблица моделей — Столбиковые индикаторы уровня с термометром и с защитной рамкой
| Артикул | Описание |
|
d | d1 | A |
|
|
|
|
|
d'-0.2 |
|
|
|
C#[Nm] |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 111393-R | HCZ.76/T-AR-PT-VT-M12 | 76 | M12 | 23.5 | 17.5 | 27 | 105 | 40 | 18 | 14.5 | 12.5 | 76 | 20÷100 | 68÷210 | 6 | 86 | |
| 111396-R | HCZ.127/T-AR-PT-VT-M12 | 127 | M12 | 23.5 | 17.5 | 27 | 156 | 80 | 23 | 14.5 | 12.5 | 127 | 0÷100 | 32÷210 | 6 | 105 | |
| 111399-R | HCZ.254/T-AR-PT-VT-M12 | 254 | M12 | 23.5 | 17.5 | 31 | 284 | 203 | 25 | 15.5 | 12.5 | 254 | 0÷100 | 32÷210 | 6 | 177 |
Основные характеристики
Корпус
Прозрачный технополимер на основе полиамида (PA-T/AR). Высокая устойчивость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты, добавкам и моющим средствам, содержащим спирт. Высокая устойчивость к УФ-излучению.
Защитная рамка
SUPER-технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка. Поставляется в собранном виде, снимается с помощью отвёртки.
Уплотнительные кольца
Ступенчатые для уплотнения на стенках резервуара и кольцевое уплотнение из синтетического каучука NBR.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Термометр
Встроенный термометр для считывания показаний температуры.
Стандартные исполнения
- HCZ/T-AR-PT: винты, гайки и шайбы из оцинкованной стали.
- HCZ/T-AR-PT-VT: винты из нержавеющей стали AISI 303, гайки и шайбы из нержавеющей стали AISI 304.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Максимальная видимость уровня жидкости даже с боковых положений.
Эффект линзы для лучшей видимости уровня жидкости.
Благодаря винтам из SUPER-технополимера, столбиковый индикатор уровня HCZ/T-AR-PT-VT может использоваться в коррозионностойких устройствах, где не требуется нержавеющая сталь.
Особенная головка со шлицем винтов из SUPER-технополимера специально разработана для достижения оптимальной затяжки кольцевых уплотнений путем применения соответствующего момента затяжки (патент ELESA), таким образом, предотвращая лишнее напряжение на винты.
Технические данные
В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в: 13 бар (HCZ.76-AR-PT и HCZ.127-AR-PT) 10 бар (HCZ.254-AR-PT).
Рассматривая винты из SUPER-технополимера, максимальное рабочее давление не может быть выше 5 бар при 20 °C и 2 бар при 90 °C.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
