Серия HCZ/T-AR
HCZ/T-AR
Столбиковые индикаторы уровня с термометром
Прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
Винты, гайки и шайбы из оцинкованной стали
Исполнения серии HCZ/T-AR
HCZ/T-AR
Столбиковые индикаторы уровня с термометром
Прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
HCZ/T-AR-VT
Столбиковые индикаторы уровня с термометром
Прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
Изображения

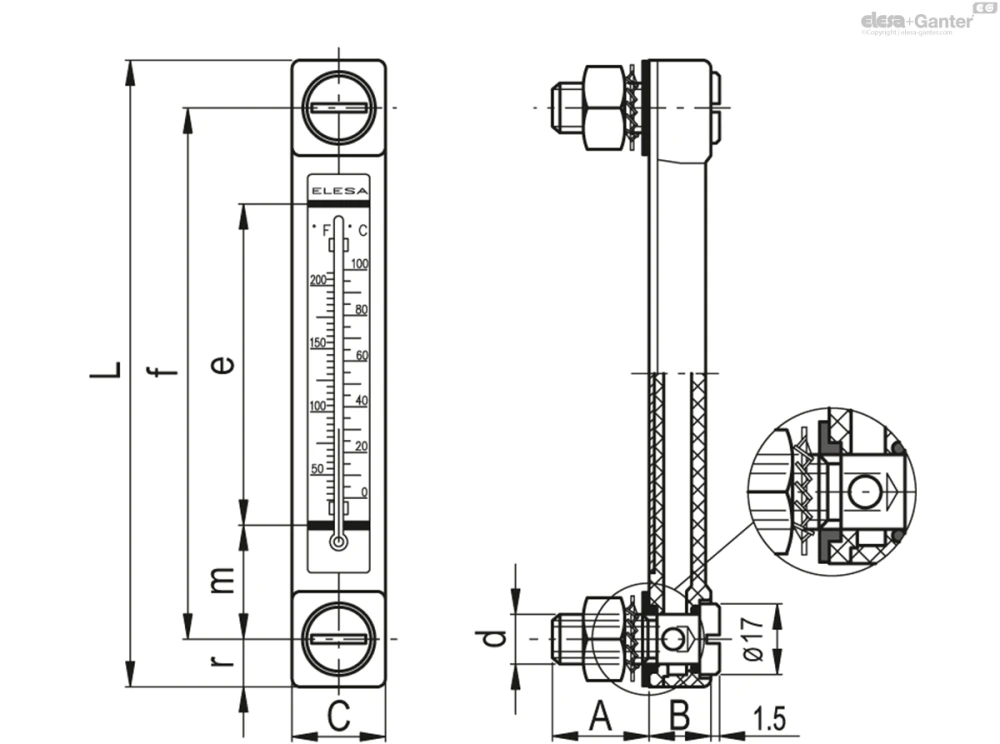

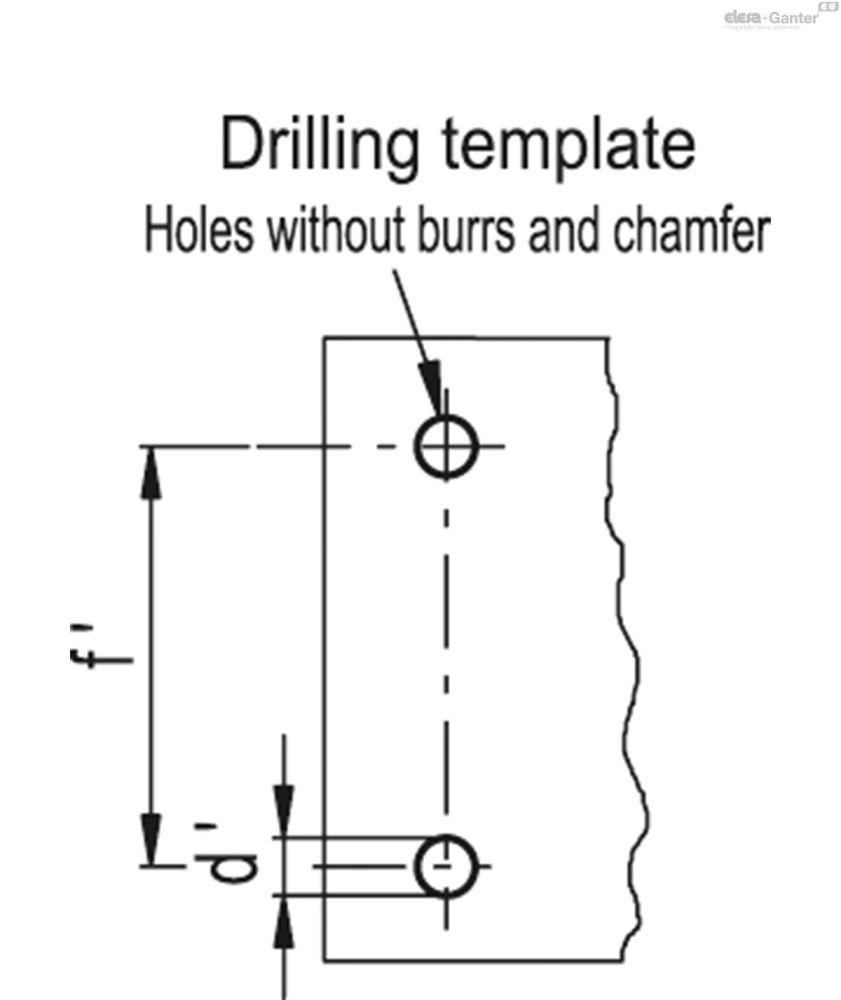

Схемы
HCZ/T-AR
Таблица моделей — Столбиковые индикаторы уровня с термометром
| Артикул | Описание |
|
|
d1 | A |
|
|
|
|
|
|
|
|
|
C#[Nm] |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11383-R | HCZ.76/T-AR-M10 | 76 | M10 | 22 | 15 | 22 | 99 | 40 | 18 | 11.5 | 10.5 | 76 | 20÷100 | 68÷210 | 12 | 91 | |
| 11386-R | HCZ.127/T-AR-M12 | 127 | M12 | 22 | 15 | 22 | 150 | 80 | 23 | 11.5 | 12.5 | 127 | 0÷100 | 32÷210 | 12 | 123 | |
| 11389-R | HCZ.254/T-AR-M12 | 254 | M12 | 22 | 15 | 24 | 278 | 203 | 25 | 12.5 | 12.5 | 254 | 0÷100 | 32÷210 | 12 | 157 |
Основные характеристики
Корпус
Прозрачный технополимер на основе полиамида (PA-T/AR). Высокая устойчивость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты, добавкам и моющим средствам, содержащим спирт. Высокая устойчивость к УФ-излучению.
Уплотнительные кольца
Ступенчатые для уплотнения на стенках резервуара и кольцевое уплотнение из синтетического каучука NBR.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Термометр
Встроенный термометр для считывания показаний температуры.
Стандартные исполнения
- HCZ/T-AR: винты, гайки и шайбы из оцинкованной стали.
- HCZ/T-AR-VT: винты из нержавеющей стали AISI 303, гайки и шайбы из нержавеющей стали AISI 304.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Максимальная видимость уровня жидкости даже с боковых положений.
Эффект линзы для лучшей видимости уровня жидкости.
Благодаря винтам из SUPER-технополимера, столбиковый индикатор уровня HCZ/T-AR-VT может использоваться в коррозионностойких устройствах, где не требуется нержавеющая сталь.
Особенная головка со шлицем винтов из SUPER-технополимера специально разработана для достижения оптимальной затяжки кольцевых уплотнений путем применения соответствующего момента затяжки (патент ELESA), таким образом, предотвращая лишнее напряжение на винты.
Технические данные
В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в: 13 бар (HCZ.76-AR и HCZ.127-AR) 10 бар (HCZ.254-AR).
Рассматривая винты из SUPER-технополимера, максимальное рабочее давление не может быть выше 5 бар при 20 °C и 2 бар при 90 °C.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
