Серия HCX/T-AR
HCX/TB-AR
Столбиковые индикаторы уровня с термометром
Прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
Винты из полированной оцинкованной стали
Исполнения серии HCX/T-AR
HCX/T-AR
Столбиковые индикаторы уровня с термометром
Прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
HCX/T-AR-SST
Столбиковые индикаторы уровня с термометром
Прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
HCX/T-AR-VT
Столбиковые индикаторы уровня с термометром
Прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
HCX/TB-AR
Столбиковые индикаторы уровня с термометром
Прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
HCX/TB-AR-SST
Столбиковые индикаторы уровня с термометром
Прозрачный технополимер, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
Изображения

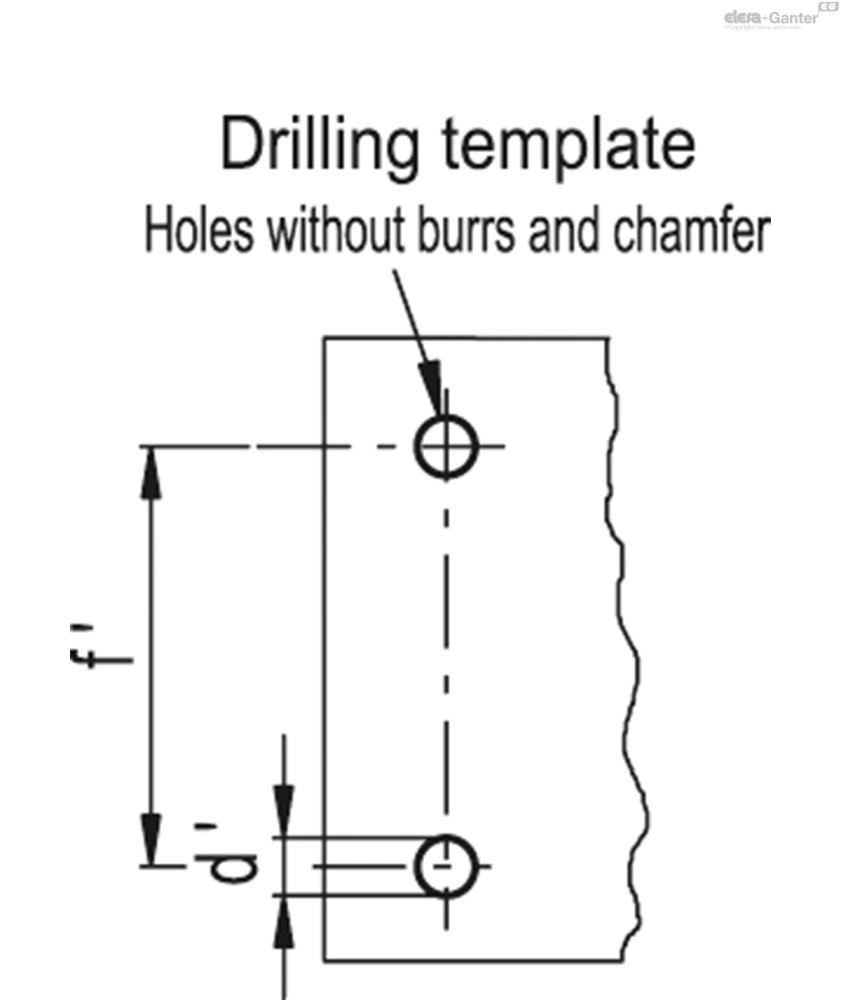

Схемы
HCX/TB-AR
Таблица моделей — Столбиковые индикаторы уровня с термометром
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11446-R | HCX.76/TB-AR-M10 | 76 | M10 | 22 | 16 | 27 | 107 | 40 | 18 | 15.5 | 10.5 | 76 | 20÷100 | 68÷210 | 12 | 83 | |
| 11456-R | HCX.127/TB-AR-M12 | 127 | M12 | 23 | 18 | 31 | 161 | 80 | 23 | 17 | 12.5 | 127 | 0÷100 | 32÷210 | 12 | 136 | |
| 11466-R | HCX.254/TB-AR-M12 | 254 | M12 | 21 | 18 | 35 | 291 | 203 | 26 | 18.5 | 12.5 | 254 | 0÷100 | 32÷210 | 10 | 202 |
Основные характеристики
Корпус
Прозрачный технополимер на основе полиамида (PA-T/AR). Высокая устойчивость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты, добавкам и моющим средствам, содержащим спирт. Высокая устойчивость к УФ-излучению.
Уплотнительные кольца
- NBR: кольцевое уплотнение из синтетического каучука.
- FKM: Кольцевое уплотнение типа FKM VITON®*.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
* Зарегистрированный товарный знак компании DuPont Dow Elastomers.
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Термометр
Встроенный термометр для считывания показаний температуры.
Стандартные исполнения
Шарик с жидкостью красного цвета
- HCX/T-AR: винты, гайки и шайбы из оцинкованной стали, кольцевое уплотнение из бутадиен-нитрильного каучука.
- HCX/T-AR-SST: винты из нержавеющей стали AISI 303, гайки и шайбы из нержавеющей стали AISI 304, кольцевое уплотнение FKM.
- HCX/T-AR-VT: винты из SUPER-технополимера на основе полиамида (PA), армированного стекловолокном, гайки и шайбы из нержавеющей стали AISI 304, кольцевое уплотнение из бутадиен-нитрильного каучука.
Шарик с жидкостью синего цвета
- HCX/TB-AR: винты, гайки и шайбы из оцинкованной стали, кольцевое уплотнение из бутадиен-нитрильного каучука.
- HCX-AR-SST: винты из нержавеющей стали AISI 303, гайки и шайбы из нержавеющей стали AISI 304, кольцевое уплотнение FKM.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Максимальная видимость уровня жидкости даже с боковых положений.
Видимость уровня и показания термометра, увеличенные с помощью эффекта линзы.
Благодаря винтам из SUPER-технополимера, столбиковый индикатор уровня HCX/T-AR-VT может использоваться в коррозионностойких устройствах, где не требуется нержавеющая сталь.
Особенная головка со шлицем винтов из SUPER-технополимера специально разработана для достижения оптимальной затяжки кольцевых уплотнений путем применения соответствующего момента затяжки (патент ELESA), таким образом, предотвращая лишнее напряжение на винты.
Технические данные
В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в: 13 бар (HCX.76-AR и HCX.127-AR) 10 бар (HCX.254-AR).
Рассматривая винты из SUPER-технополимера, максимальное рабочее давление не может быть выше 5 бар при 20 °C и 2 бар при 90 °C.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Другие исполнения
Специальные исполнения доступны по запросу
Индикаторы с цилиндрическими или ступенчатыми (NBR или FKM) кольцевыми уплотнениями (вместо OR) для монтажа на резервуарах, имеющих шероховатую поверхность или в случае, если поверхности не являются идеально ровными.
Аксессуары
Аксессуары по запросу
Если монтаж с внутренней части резервуара не возможен и стены не достаточно толстые, то винты могут использоваться вместе с комплектом для быстрого монтажа
Вопрос о продукции
Спросите о серии HCX/TB-AR — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
