Серия HCX/T-AR-P
11376-R
HCX.127/T-AR-P-M12
Столбиковые индикаторы уровня с термометром и с защитной рамкой
Прозрачный технополимер и цинковый сплав, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

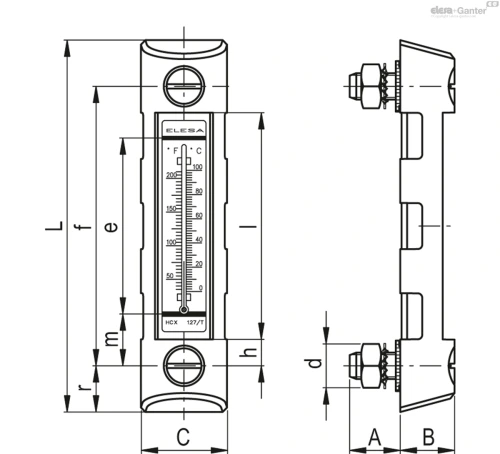

Схемы
11376-R
Технические характеристики — Столбиковые индикаторы уровня с термометром и с защитной рамкой
- f
- 127
- d
- M12
- d1
- 22
- A
- 25
- C
- 39
- L
- 169
- e
- 80
- h
- 12
- l
- 103
- m
- 23
- r
- 21

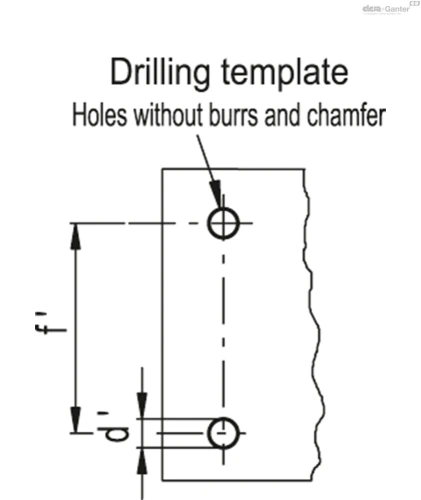

- d'-0.2
- 12.5
- f'±0.2
- 127
- C#[Nm]
- 12
- Weight (in g)
- 277
- Вес (г)
- 277
Основные характеристики
Корпус
Прозрачный технополимер на основе полиамида (PA-T/AR). Высокая устойчивость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты, добавкам и моющим средствам, содержащим спирт. Высокая устойчивость к УФ-излучению.
Защитная рамка
Цинковый сплав, очищенная пескоструйным аппаратом и обработанная отделка.
Винты, гайки и шайбы
Оцинкованная сталь.
Уплотнительные кольца
Ступенчатые для уплотнения на стенках резервуара и кольцевое уплотнение из синтетического каучука NBR.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Термометр
Встроенный термометр для считывания показаний температуры.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Видимость уровня и показания термометра, увеличенные с помощью эффекта линзы.
Специальные отверстия в защитной рамке обеспечивают максимальную видимость уровня жидкости даже с боковых положений.
Все удары поглощаются рамкой, которая передает их непосредственно на стенку резервуар
Технические данные
В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в 13 бар.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Другие исполнения
Специальные исполнения доступны по запросу
- Индикаторы с цилиндрическими или ступенчатыми (NBR или FKM) кольцевыми уплотнениями (вместо OR) для монтажа на резервуарах, имеющих шероховатую поверхность или в случае, если поверхности не являются идеально ровными.
Аксессуары
Аксессуары по запросу
Если монтаж с внутренней части резервуара не возможен и стены не достаточно толстые, то винты могут использоваться вместе с комплектом для быстрого монтажа.
