Серия HCX/T-AR-P
HCX/T-AR-P
Столбиковые индикаторы уровня с термометром и с защитной рамкой
Прозрачный технополимер и цинковый сплав, для использования с жидкостями, содержащими спирт, высокая устойчивость к УФ-излучению
Столбиковые индикаторы уровня с термометром и с защитной рамкой
Изображения

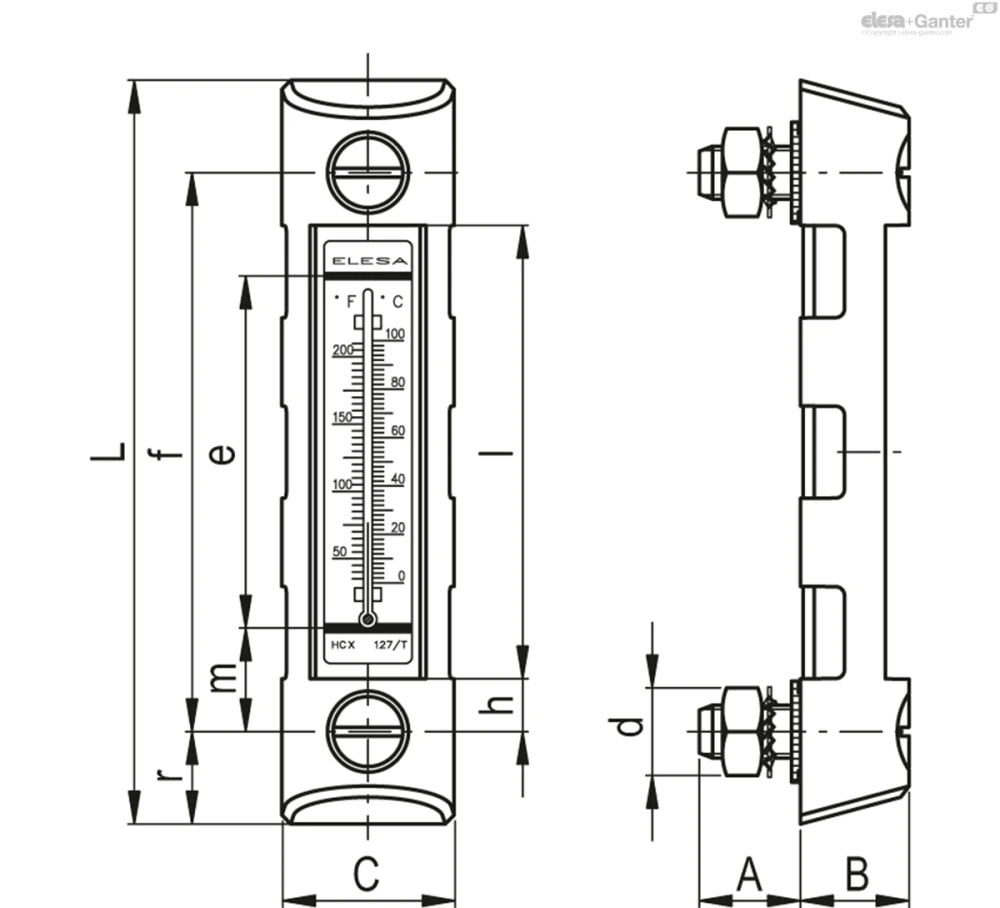

Схемы
HCX/T-AR-P
Таблица моделей — Столбиковые индикаторы уровня с термометром и с защитной рамкой

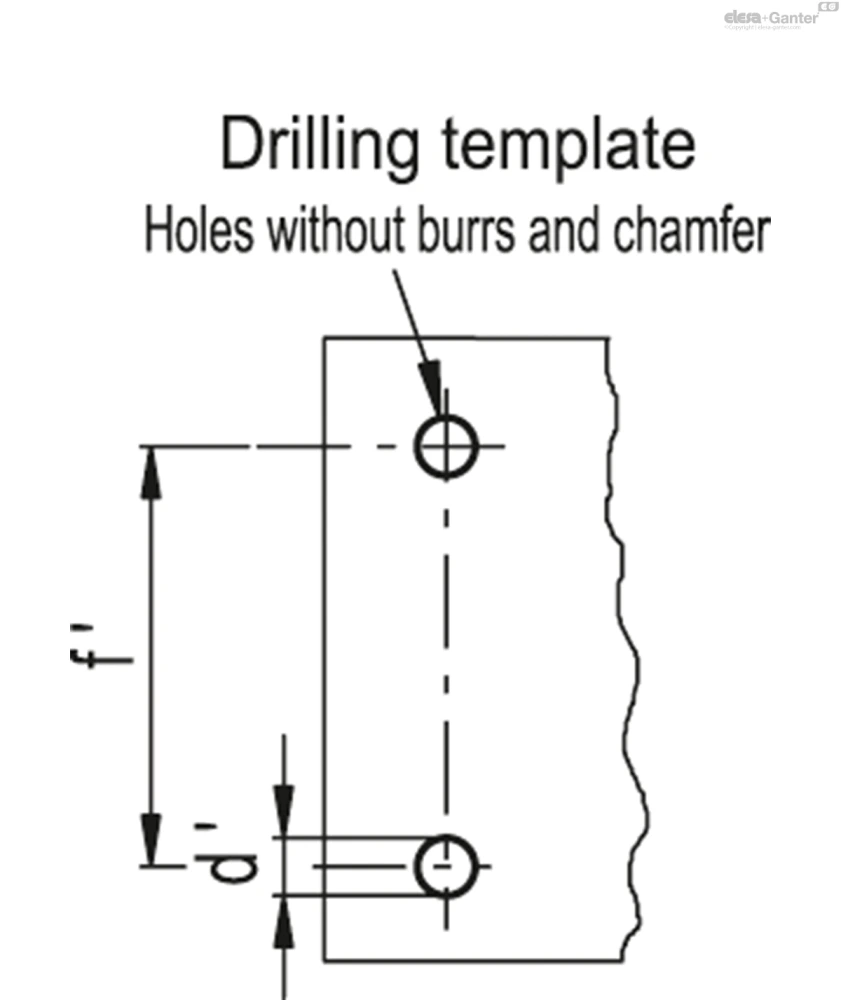

| Артикул | Описание | f | d | d1 | A | C | L | e | h | l | m | r | d'-0.2 | f'±0.2 | C#[Nm] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11376-R | HCX.127/T-AR-P-M12 | 127 | M12 | 22 | 25 | 39 | 169 | 80 | 12 | 103 | 23 | 21 | 12.5 | 127 | 12 | 277 |
Основные характеристики
Корпус
Прозрачный технополимер на основе полиамида (PA-T/AR). Высокая устойчивость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты, добавкам и моющим средствам, содержащим спирт. Высокая устойчивость к УФ-излучению.
Защитная рамка
Цинковый сплав, очищенная пескоструйным аппаратом и обработанная отделка.
Винты, гайки и шайбы
Оцинкованная сталь.
Уплотнительные кольца
Ступенчатые для уплотнения на стенках резервуара и кольцевое уплотнение из синтетического каучука NBR.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Термометр
Встроенный термометр для считывания показаний температуры.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Видимость уровня и показания термометра, увеличенные с помощью эффекта линзы.
Специальные отверстия в защитной рамке обеспечивают максимальную видимость уровня жидкости даже с боковых положений.
Все удары поглощаются рамкой, которая передает их непосредственно на стенку резервуар
Технические данные
В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в 13 бар.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Другие исполнения
Специальные исполнения доступны по запросу
- Индикаторы с цилиндрическими или ступенчатыми (NBR или FKM) кольцевыми уплотнениями (вместо OR) для монтажа на резервуарах, имеющих шероховатую поверхность или в случае, если поверхности не являются идеально ровными.
Аксессуары
Аксессуары по запросу
Если монтаж с внутренней части резервуара не возможен и стены не достаточно толстые, то винты могут использоваться вместе с комплектом для быстрого монтажа.
