Серия HCX-PT
HCX-PT-VT
Столбиковые индикаторы уровня с защитной рамкой
SUPER-технополимер и прозрачный технополимер
Винты из SUPER-технополимера, уплотнение из каучука
Исполнения серии HCX-PT
HCX-PT
Столбиковые индикаторы уровня с защитной рамкой
SUPER-технополимер и прозрачный технополимер
HCX-PT-SST
Столбиковые индикаторы уровня с защитной рамкой
SUPER-технополимер и прозрачный технополимер
HCX-PT-VT
Столбиковые индикаторы уровня с защитной рамкой
SUPER-технополимер и прозрачный технополимер
Изображения
Схемы

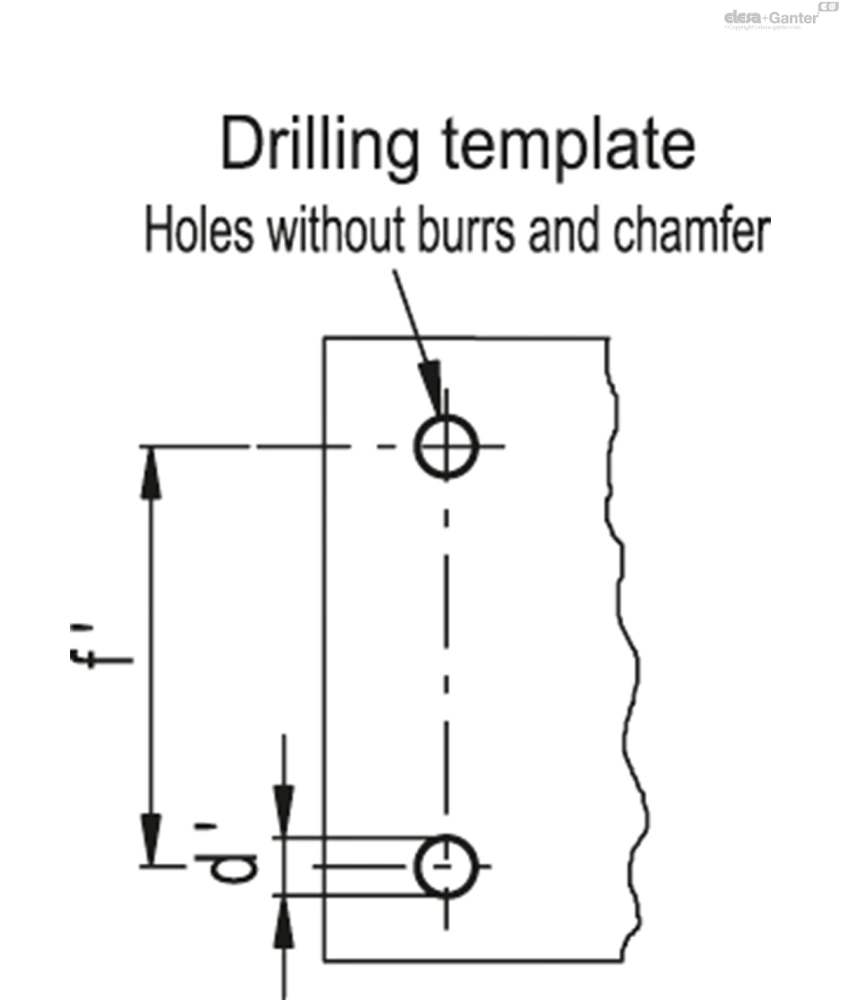

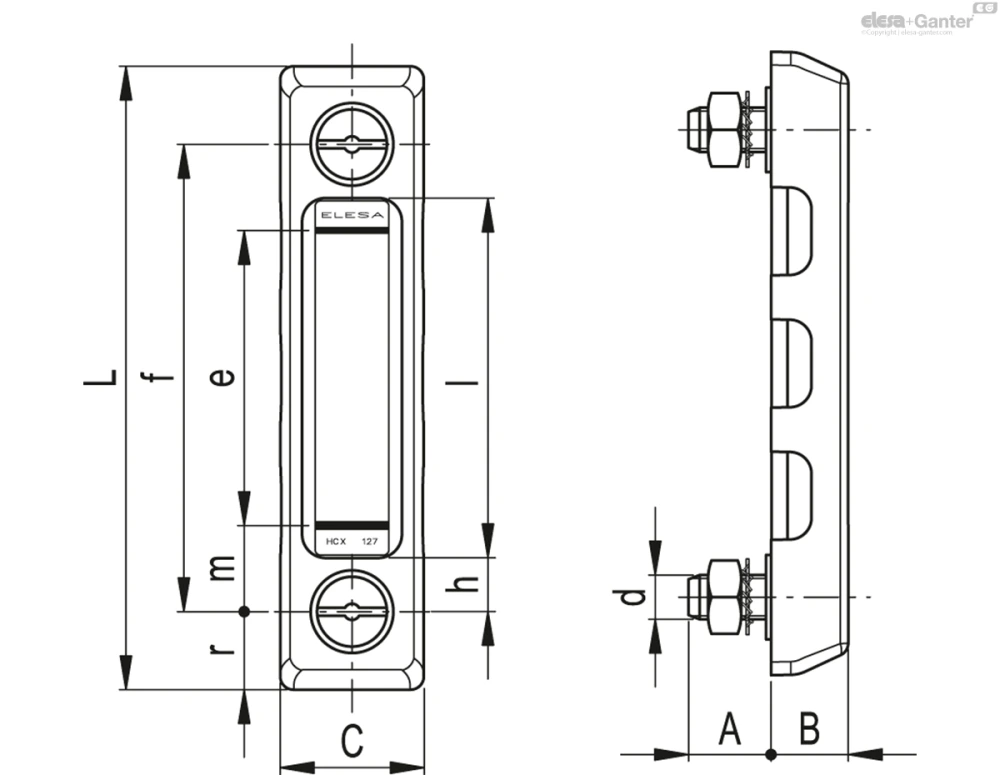

HCX-PT-VT
Таблица моделей — Столбиковые индикаторы уровня с защитной рамкой
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 111352 | HCX.76-PT-VT-M10 | 76 | M10 | 23 | 19 | 35.5 | 115 | 40 | 13.5 | 49 | 18 | 19.5 | 10.5 | 76 | 4 | 105 | |
| 111354 | HCX.127-PT-VT-M10 | 127 | M10 | 22 | 21 | 39 | 169 | 80 | 15 | 96 | 23 | 21 | 10.5 | 127 | 4 | 174 | |
| 111353 | HCX.127-PT-VT-M12 | 127 | M12 | 22 | 21 | 39 | 169 | 80 | 15 | 96 | 23 | 21 | 12.5 | 127 | 6 | 153 | |
| 111373 | HCX.254-PT-VT-M12 | 254 | M12 | 21 | 21.5 | 44.5 | 301 | 203 | 18 | 218 | 26 | 23.5 | 12.5 | 254 | 6 | 141 |
Основные характеристики
Корпус
Прозрачный технополимер на основе полиамида (PA-T). Высокая стойкость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты.
Избегайте контакта со спиртом или чистящими средствами, содержащими спирт.
Защитная рамка
SUPER-технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка. Поставляется в собранном виде, снимается с помощью отвёртки.
Уплотнительные кольца
- NBR: кольцевое уплотнение из синтетического каучука.
- FKM: Кольцевое уплотнение типа FKM VITON®*.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
* Зарегистрированный товарный знак компании DuPont Dow Elastomers.
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Стандартные исполнения
- HCX-PT: винты, гайки и шайбы из оцинкованной стали, кольцевое уплотнение из бутадиен-нитрильного каучука.
- HCX-PT-SST: винты из нержавеющей стали AISI 303, гайки и шайбы из нержавеющей стали AISI 304, кольцевое уплотнение FKM.
- HCX-PT-VT: винты из SUPER-технополимера на основе полиамида (PA), армированного стекловолокном, гайки и шайбы из нержавеющей стали AISI 304, кольцевое уплотнение из бутадиен-нитрильного каучука.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Эффект линзы для лучшей видимости уровня жидкости.
Специальные отверстия в защитной рамке обеспечивают максимальную видимость уровня жидкости даже с боковых положений.
Все удары поглощаются рамкой, которая передает их непосредственно на стенку резервуар
Благодаря винтам из SUPER-технополимера, столбиковый индикатор уровня HCZ-PT-VT может использоваться в коррозионностойких устройствах, где не требуется нержавеющая сталь.
Особенная головка со шлицем винтов из SUPER-технополимера специально разработана для достижения оптимальной затяжки кольцевых уплотнений путем применения соответствующего момента затяжки (патент ELESA), таким образом, предотвращая лишнее напряжение на винты.
Технические данные
В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в: 18 бар (HCX.76-PT и HCX.127-PT ) 12 бар (HCX.254-PT).
Рассматривая винты из SUPER-технополимера, максимальное рабочее давление не может быть выше 5 бар при 20 °C и 2 бар при 90 °C.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Другие исполнения
Специальные исполнения доступны по запросу
- Индикаторы с двумя красными шарообразными поплавками.
- Индикаторы с цилиндрическими или ступенчатыми (NBR или FKM) кольцевыми уплотнениями (вместо OR) для монтажа на резервуарах, имеющих шероховатую поверхность или в случае, если поверхности не являются идеально ровными.
Аксессуары по запросу
Аксессуары по запросу
Если монтаж с внутренней части резервуара не возможен и стены не достаточно толстые, то винты могут использоваться вместе с комплектом для быстрого монтажа
Вопрос о продукции
Спросите о серии HCX-PT-VT — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
