Серия GN 938

GN 938

Петли

Цинк, литьё под давлением, для панелей (филёнки)

Петли

Таблица (PDF)

GN 938

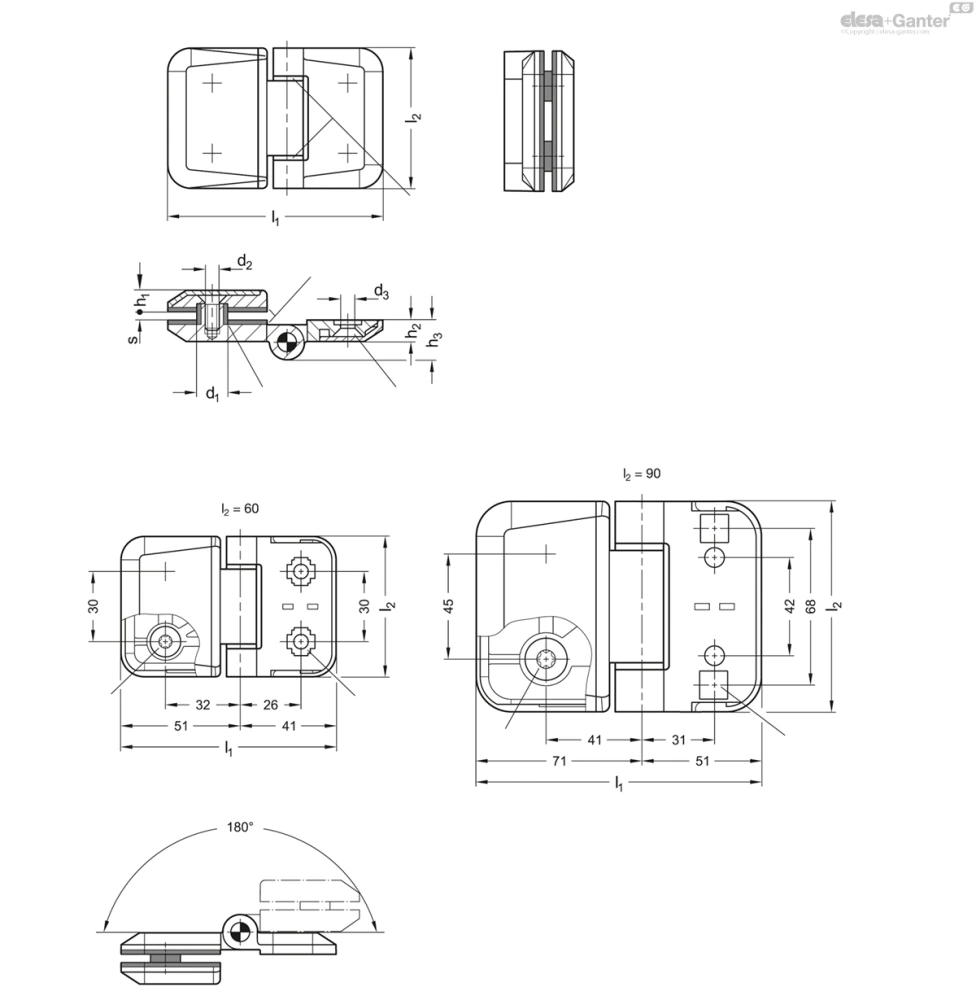

Таблица моделей — Петли

Артикул	l₁	l₂	s Номинальный размер	s Дальность захвата	d₁-0.2	d_2Clamping screw	d_3For screw	h₁	h₂	h₃	A/F	Вес (г)
GN 938-ZD-92-60-4-SW	92	60	4	4…8	13	M 6	M 6	9.5	9.5	17	T30	360
GN 938-ZD-92-60-4-SR	92	60	4	4…8	13	M 6	M 6	9.5	9.5	17	T30	360
GN 938-ZD-122-90-8-SW	122	90	8	8…12	16	M 8	M 8	13.5	13.5	25	T45	1035
GN 938-ZD-122-90-8-SR	122	90	8	8…12	16	M 8	M 8	13.5	13.5	25	T45	1035

3D-модель Технические данные (PDF)

Характеристики

Цинк, литьё под давлением ZD

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

серебристый цвет, RAL 9006, текстурированная отделка SR

Петлевой штифт

Нержавеющая сталь AISI 303

Регулировочные шайбы

Нержавеющая сталь AISI 316L

Нажимные винты

Нержавеющая сталь AISI 304

Распорные втулки

Пластик (полиамид PA)

Резиновые вставки

Эластомер (TPE)

Информация

Петли GN 938 используются для крепления филёнок, изготовленных, например, из стекла или пластмассы, для обеспечения возможности вращения. Они рассчитаны на совпадение с опорным зажимом для панели GN 939.

Панели (филёнки) зажимаются между резиновыми вставками и дополнительно фиксируются распорными втулками, образуя неподвижное соединение.

Если петли используются с профильными системами с пазами на 6, 8 или 10 мм, гайки для Т-образных пазов GN 938.1 доступны в качестве вспомогательных приспособлений для монтажа. Это упрощает выравнивание петель и обеспечивает их защиту от скручивания.

Крышки поставляются в разобранном виде. Они надеваются на боковые стороны после сборки и фиксируются на месте автоматически.
