Серия GN 936
GN 936-SCL
Защелка для захлопывания
с замком или без замка
закрывается на замок (тот же замок)
Исполнения серии GN 936
Изображения

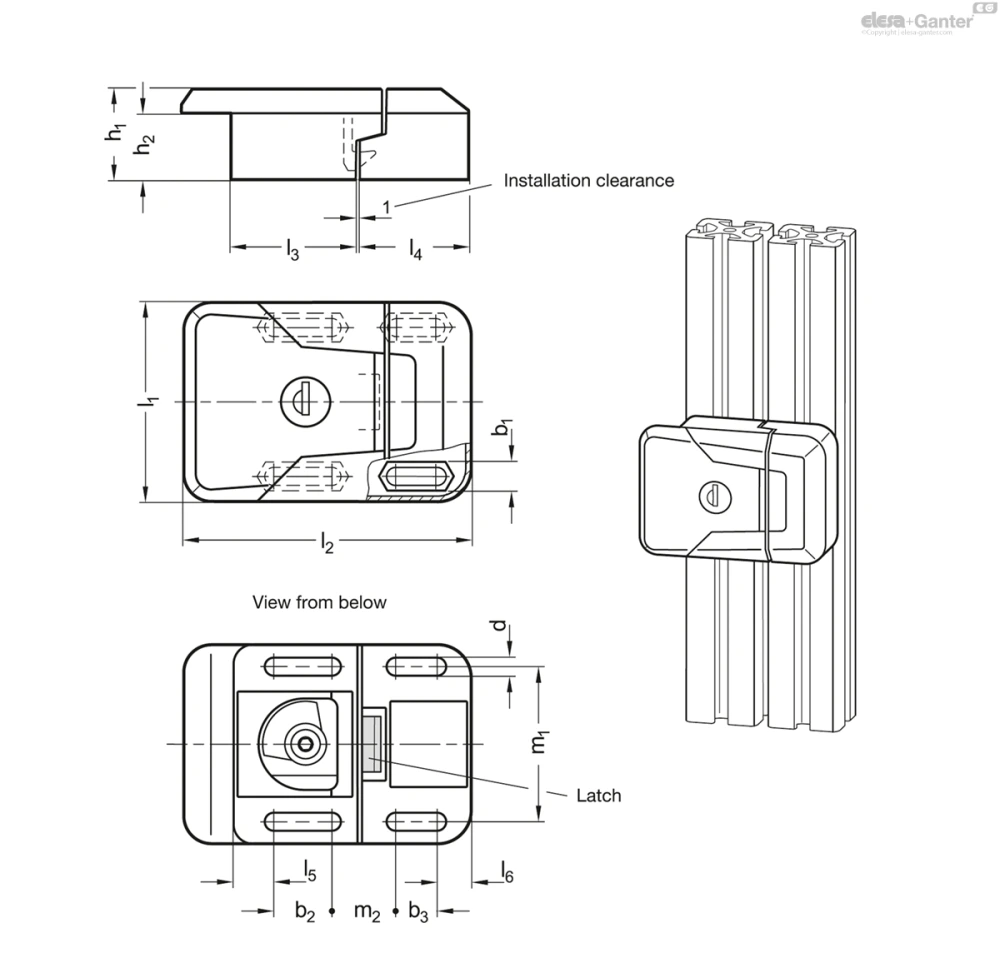

Схемы
GN 936-SCL
Таблица моделей — Защелка для захлопывания
| Артикул | l1 | b1 | b2 | b3 | d | h1 | h2 | l2 | l3 | l4 | l5 | l6 | m1 | m2 | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 936-72-SCL-SW | 72 | 10.3 | 21 | 15 | 6.5 | 33 | 24 | 104 | 45 | 40 | 14.5 | 12.5 | 56 | 23 | 420 | |
| GN 936-72-SCL-SR | 72 | 10.3 | 21 | 15 | 6.5 | 33 | 24 | 104 | 45 | 40 | 14.5 | 12.5 | 56 | 23 | 420 |
Характеристики
Типы
- Тип SL: не закрывается на замок
- Тип SCL: закрывается на замок (тот же замок)
- Тип SUL: закрывается на замок (другой замок)
Корпус
Цинк, литьё под давлением
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
серебристый цвет, RAL 9006, текстурированная отделка SR
Крышки и защелка
Пластик
- черный-серый цвет для SW
- светло-серый цвет SR
Замыкающий механизм
Цинк, литьё под давлением
Ключ
Сталь, никелированная
Другие компоненты
Оцинкованная сталь, голубая пассивация
Информация
Замки для захлопывания GN 936 позволяют без труда закрывать двери и крышки. Защелка автоматически срабатывает при закрывании двери, что предотвращает случайное открывание двери.
Пазы позволяют выполнить установку защелки для захлопывания двери в профильные системы с различными поперечными сечениями.
Типы со стандартным замком позволяют открывать все замки одним и тем же ключом. Для типов с другим замком имеется более 200 различных вариантов замков.
Запираемые на ключ исполнения защелок для захлопывания (типы SCL и SUL) имеют в комплекте по 2 ключа каждый. Ключ вынимается в обоих конечных положениях.
Инструкции по монтажу
Перед установкой снимите крышку защелки для захлопывания, как показано на рисунке. Для монтажа защелок для захлопывания могут быть использованы винты с цилиндрической головкой и шестигранным углублением под ключ согласно стандарту DIN 912, винты с шестигранной головкой согласно стандарту DIN 933 и шестигранные гайки согласно стандарту ISO 4032 с размерами резьбы М6 в каждом случае.
После завершения монтажа крышки устанавливаются на место в обратном порядке. Крышки невозможно снять при закрытой защелке для захлопывания, что предотвращает акты вандализма.
Пазы позволяют установить защелку для захлопывания на дверной проем или профильную систему с рабочей стороны и задней стороны. Установочный зазор размером 1 мм легко регулировать.
Пример применения
Вопрос о продукции
Спросите о серии GN 936-SCL — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
