Серия GN 80i
GN 80i
Транспортировочные и опорные пластины
Цинковое литьё под давлением, для алюминиевых профилей (i-модульная система)
Транспортировочные и опорные пластины
Изображения

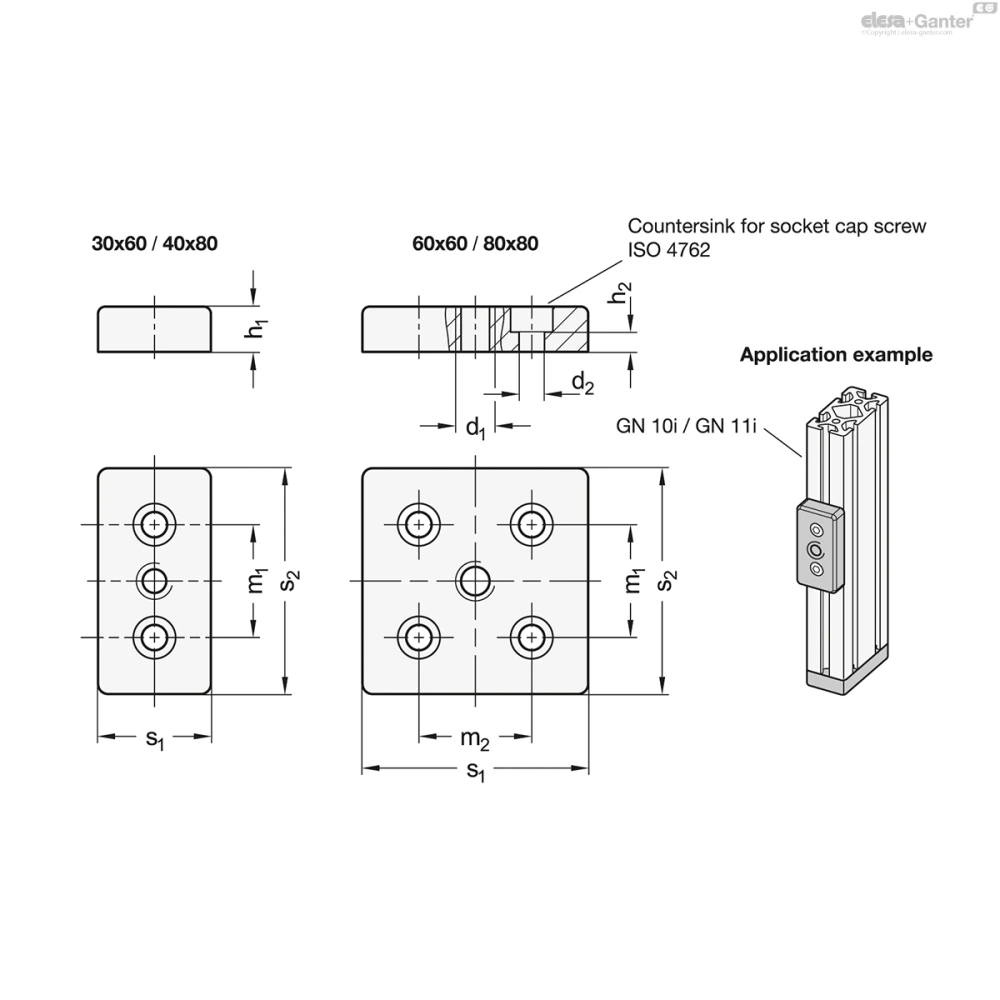

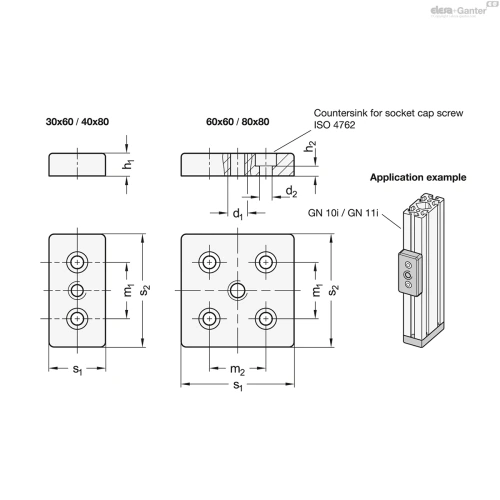

Схемы
GN 80i
Таблица моделей — Транспортировочные и опорные пластины
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 80i-30606M8-A-ZS | 30 | 60 | 6 | M 8 | M 6 | 12 | 5 | 30 | - | 30 | 103 | |
| GN 80i-30606M10-A-ZS | 30 | 60 | 6 | M 10 | M 6 | 12 | 5 | 30 | - | 30 | 102 | |
| GN 80i-40808M10-A-ZS | 40 | 80 | 8 | M 10 | M 8 | 16 | 6.5 | 40 | - | 40 | 211 | |
| GN 80i-40808M12-A-ZS | 40 | 80 | 8 | M 12 | M 8 | 16 | 6.5 | 40 | - | 40 | 209 | |
| GN 80i-60606M10-A-ZS | 60 | 60 | 6 | M 10 | M 6 | 12 | 5 | 30 | 30 | 30 | 193 | |
| GN 80i-60606M12-A-ZS | 60 | 60 | 6 | M 12 | M 6 | 12 | 5 | 30 | 30 | 30 | 192 | |
| GN 80i-80808M12-A-ZS | 80 | 80 | 8 | M 12 | M 8 | 16 | 6.5 | 40 | 40 | 40 | 443 | |
| GN 80i-80808M16-A-ZS | 80 | 80 | 8 | M 16 | M 8 | 16 | 6.5 | 40 | 40 | 40 | 425 |
Характеристики
Тип
- Тип A: без винтов
Цинковое литьё под давлением, чёрный цвет ZS
Информация
Транспортировочные и опорные пластины GN 80i крепят принадлежности, такие как регулируемые опоры или колёсики, к алюминиевым профилям.
Они устанавливаются в отверстия профилей на торцевых поверхностях при помощи надлежащих резьбовых отверстий или самонарезающих винтов. Кроме того, транспортировочные и опорные пластины могут крепиться в продольном направлении в пазу профиля.
Аксессуары
- Гайки для Т-образных пазов GN 50i
Инструкции по монтажу / механическая обработка профиля
