Серия GN 80b
GN 80b
Транспортировочные и опорные пластины
Цинковое литьё под давлением, для алюминиевых профилей (b-модульная система)
Транспортировочные и опорные пластины
Изображения
Схемы

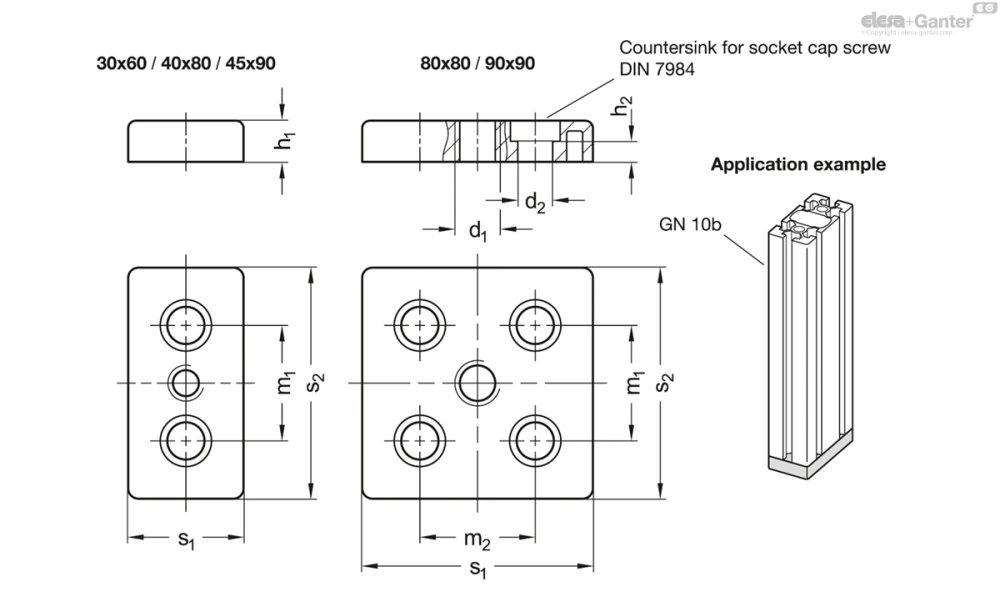

GN 80b
Таблица моделей — Транспортировочные и опорные пластины
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 80b-30608M10-A-ZS | 30 | 60 | 8 | M 10 | M 8 / S 8 | 12 | 3.2 | 30 | - | 30 | 98 | |
| GN 80b-30608M12-A-ZS | 30 | 60 | 8 | M 12 | M 8 / S 8 | 12 | 3.2 | 30 | - | 30 | 96 | |
| GN 80b-408010M10-A-ZS | 40 | 80 | 10 | M 10 | M 12 / S 12 | 16 | 8 | 40 | - | 40 | 190 | |
| GN 80b-408010M12-A-ZS | 40 | 80 | 10 | M 12 | M 12 / S 12 | 16 | 8 | 40 | - | 40 | 188 | |
| GN 80b-459010M12-A-ZS | 45 | 90 | 10 | M 12 | M 12 / S 12 | 16 | 8 | 45 | - | 45 | 257 | |
| GN 80b-459010M14-A-ZS | 45 | 90 | 10 | M 14 | M 12 / S 12 | 16 | 8 | 45 | - | 45 | 255 | |
| GN 80b-808010M12-A-ZS | 80 | 80 | 10 | M 12 | M 12 / S 12 | 16 | 8 | 40 | 40 | 40 | 380 | |
| GN 80b-808010M16-A-ZS | 80 | 80 | 10 | M 16 | M 12 / S 12 | 16 | 8 | 40 | 40 | 40 | 380 | |
| GN 80b-909010M16-A-ZS | 90* | 90 | 10 | M 16 | M 12 / S 12 | 16 | 8 | 40 | 40 | 40 | 471 | |
| GN 80b-909010M20-A-ZS | 90* | 90 | 10 | M 20 | M 12 / S 12 | 16 | 8 | 40 | 40 | 40 | 463 |
Характеристики
Тип
- Тип A: без винтов
Цинковое литьё под давлением, чёрный цвет ZS
Информация
Транспортировочные и опорные пластины GN 80b крепят принадлежности, такие как регулируемые опоры или колёсики, к алюминиевым профилям.
Они устанавливаются в отверстия профилей на торцевых поверхностях при помощи надлежащих резьбовых отверстий или самонарезающих винтов.
Аксессуары
- Центральные винты GN 21b
Инструкции по монтажу / механическая обработка профиля
