Серия GN 798.8
GN 798.8
Безопасные выдвижные ручки
Пластик, выдвижной механизм из нержавеющей стали, автоматический возврат в убранное положение
Безопасные выдвижные ручки
Изображения

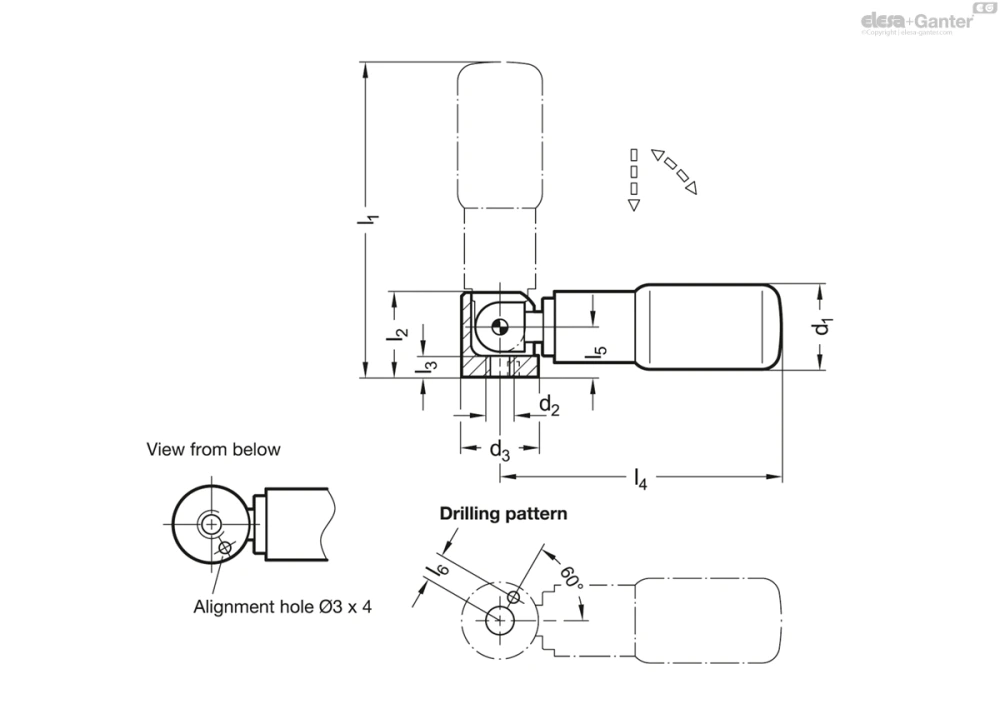

Схемы
GN 798.8
Таблица моделей — Безопасные выдвижные ручки
| Артикул |
|
d2 | d3 |
|
l2 | l3 |
|
l5 | l6 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 798.8-KT-22 | 22 | M 6 | 20 | 82 | 22 | 5.5 | 73 | 13 | 7 | 65 | |
| GN 798.8-KT-24 | 24 | M 6 | 20 | 97 | 22 | 5.5 | 88 | 13 | 7 | 97 | |
| GN 798.8-KT-25 | 25 | M 6 | 20 | 107 | 22 | 5.5 | 98 | 13 | 7 | 112 |
Характеристики
Рукоятка
Пластик, полиамид (PA) KT
- Рабочая температура до 90 °C
- Чёрный цвет, матовая отделка
- Вращающийся
Выдвижной механизм
Нержавеющая сталь
- Шпиндель, AISI 303
- Плоское основание, AISI 316LHC, спечённая сталь
Информация
Безопасные выдвижные ручки GN 798.8 подходят для применений в качестве коленчатых ручек и маховиков в случае, если ручка не может быть заблокирована в рабочем положении.
Для приведения ручки в рабочее положение необходимо сначала повернуть её на 90° до упора напротив пружины кручения, а затем оставить в нажатом положении под давлением пружины.
Ручка, приводимая таким образом в действие с сохранением осевой силы, может использоваться для проворачивания.
Когда ручка отпущена, нажимная пружина возвращает её в убранное положение.
Техническая информация
