Безопасные выдвижные ручки

Пластик, стальной выдвижной механизм, автоматический возврат в убранное положение

Таблица (PDF)

GN 798.7

Таблица моделей — Безопасные выдвижные ручки

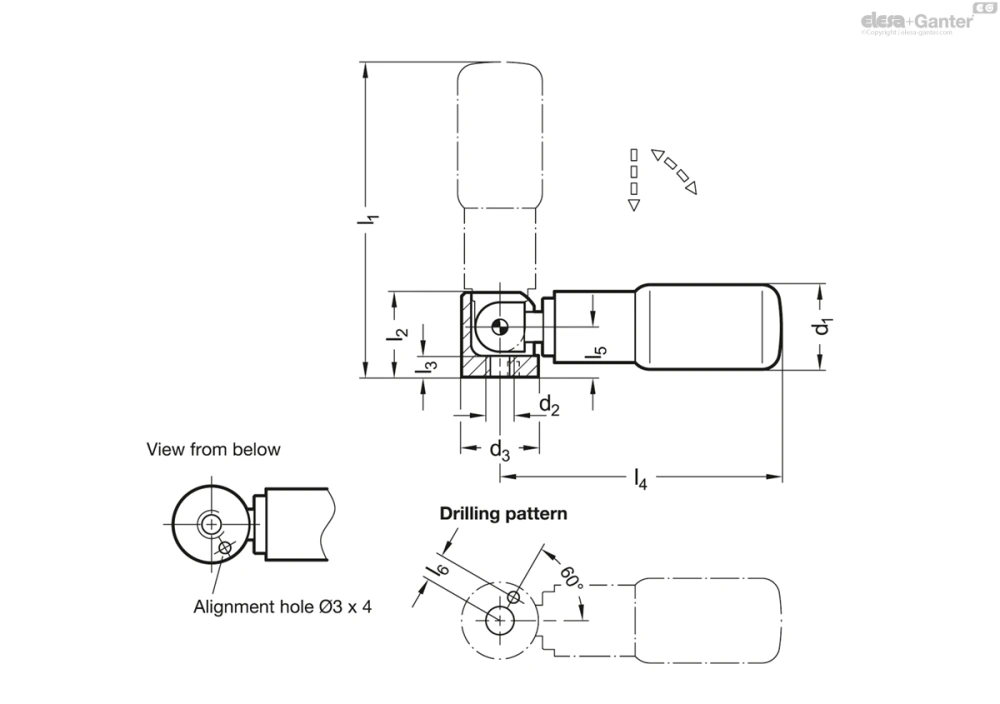

Артикул	d₁	d₂	d₃	l₁≈ (arrested)	l₂	l₃	l₄	l₅	l₆	Вес (г)
GN 798.7-KT-22	22	M 6	20	82	22	5.5	73	13	7	81
GN 798.7-KT-24	24	M 6	20	97	22	5.5	88	13	7	91
GN 798.7-KT-25	25	M 6	20	107	22	5.5	98	13	7	101

3D-модель Технические данные (PDF)

Характеристики

Рукоятка

Пластик, полиамид (PA) KT

Рабочая температура до 90 °C

Чёрный цвет, матовая отделка

Вращающийся

Выдвижной механизм

Сталь

Шпиндель 1.0718

Чернение

Плоское основание

Спечённая сталь, чернение

Информация

Безопасные выдвижные ручки GN 798.7 подходят для применений в качестве коленчатых ручек и маховиков в случае, если ручка не может быть заблокирована в рабочем положении.

Для приведения ручки в рабочее положение необходимо сначала повернуть её на 90° до упора напротив пружины кручения, а затем оставить в нажатом положении под давлением пружины.

Ручка, приводимая таким образом в действие с сохранением осевой силы, может использоваться для проворачивания.

Когда ручка отпущена, нажимная пружина возвращает её в убранное положение.
