Серия GN 7580
GN 7580
Прецизионные петли
Крыло петли, алюминий, втулки подшипника, бронза, используются в комплекте
Прецизионные петли
Изображения
Схемы
GN 7580
Таблица моделей — Прецизионные петли
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7580-ALS-40-50-A-A | 40 | 50 | 12 | 5.1 | - | 4 | 7 | - | 13.5 | 20 | 38 | - | 20 | - | 5 | 9 | 66 | |
| GN 7580-ALS-40-50-A-B | 40 | 50 | 12 | 5.1 | M 5 | 4 | 7 | - | 13.5 | 20 | 38 | - | 20 | - | 5 | 9 | 70 | |
| GN 7580-ALS-40-50-A-C | 40 | 50 | 12 | 5.1 | - | 4 | 7 | 8.1 | 13.5 | 20 | 38 | 20 | 20 | 40 | 5 | 9 | 66 | |
| GN 7580-ALS-40-50-A-D | 40 | 50 | 12 | 5.1 | M 5 | 4 | 7 | 8.1 | 13.5 | 20 | 38 | 20 | 20 | 40 | 5 | 9 | 70 | |
| GN 7580-ALS-40-50-B-A | 40 | 50 | 12 | 5.1 | M 5 | 4 | 7 | - | 13.5 | 20 | 38 | - | 20 | - | 5 | 9 | 70 | |
| GN 7580-ALS-40-50-B-B | 40 | 50 | 12 | 5.1 | M 5 | 4 | 7 | - | 13.5 | 20 | 38 | - | 20 | - | 5 | 9 | 74 | |
| GN 7580-ALS-40-50-B-C | 40 | 50 | 12 | 5.1 | M 5 | 4 | 7 | 8.1 | 13.5 | 20 | 38 | 20 | 20 | 40 | 5 | 9 | 70 | |
| GN 7580-ALS-40-50-B-D | 40 | 50 | 12 | 5.1 | M 5 | 4 | 7 | 8.1 | 13.5 | 20 | 38 | 20 | 20 | 40 | 5 | 9 | 74 | |
| GN 7580-ALS-40-50-C-A | 40 | 50 | 12 | 5.1 | - | 4 | 7 | 8.1 | 13.5 | 20 | 38 | - | 20 | - | 5 | 9 | 66 | |
| GN 7580-ALS-40-50-C-B | 40 | 50 | 12 | 5.1 | M 5 | 4 | 7 | 8.1 | 13.5 | 20 | 38 | - | 20 | - | 5 | 9 | 70 | |
| GN 7580-ALS-40-50-C-C | 40 | 50 | 12 | 5.1 | - | 4 | - | 8.1 | - | 20 | 38 | 20 | 20 | 40 | 5 | 9 | 66 | |
| GN 7580-ALS-40-50-C-D | 40 | 50 | 12 | 5.1 | M 5 | 4 | - | 8.1 | - | 20 | 38 | 20 | 20 | 40 | 5 | 9 | 70 | |
| GN 7580-ALS-40-50-D-A | 40 | 50 | 12 | 5.1 | M 5 | 4 | 7 | 8.1 | 13.5 | 20 | 38 | - | 20 | - | 5 | 9 | 70 | |
| GN 7580-ALS-40-50-D-B | 40 | 50 | 12 | 5.1 | M 5 | 4 | 7 | 8.1 | 13.5 | 20 | 38 | - | 20 | - | 5 | 9 | 74 | |
| GN 7580-ALS-40-50-D-C | 40 | 50 | 12 | 5.1 | M 5 | 4 | - | 8.1 | - | 20 | 38 | 20 | 20 | 40 | 5 | 9 | 70 | |
| GN 7580-ALS-40-50-D-D | 40 | 50 | 12 | 5.1 | M 5 | 4 | - | 8.1 | - | 20 | 38 | 20 | 20 | 40 | 5 | 9 | 74 | |
| GN 7580-ALS-55-70-A-A | 55 | 70 | 16 | 6.1 | - | 5 | 10 | - | 18 | 27.5 | 56 | - | 26 | - | 6 | 11 | 184 | |
| GN 7580-ALS-55-70-A-B | 55 | 70 | 16 | 6.1 | M 6 | 5 | 10 | - | 18 | 27.5 | 56 | - | 26 | - | 6 | 11 | 190 | |
| GN 7580-ALS-55-70-A-C | 55 | 70 | 16 | 6.1 | - | 5 | 10 | 12.3 | 18 | 27.5 | 56 | 26 | 26 | 56 | 6 | 11 | 184 | |
| GN 7580-ALS-55-70-A-D | 55 | 70 | 16 | 6.1 | M 6 | 5 | 10 | 12.3 | 18 | 27.5 | 56 | 26 | 26 | 56 | 6 | 11 | 190 | |
| GN 7580-ALS-55-70-B-A | 55 | 70 | 16 | 6.1 | M 6 | 5 | 10 | - | 18 | 27.5 | 56 | - | 26 | - | 6 | 11 | 191 | |
| GN 7580-ALS-55-70-B-B | 55 | 70 | 16 | 6.1 | M 6 | 5 | 10 | - | 18 | 27.5 | 56 | - | 26 | - | 6 | 11 | 197 | |
| GN 7580-ALS-55-70-B-C | 55 | 70 | 16 | 6.1 | M 6 | 5 | 10 | 12.3 | 18 | 27.5 | 56 | 26 | 26 | 56 | 6 | 11 | 191 | |
| GN 7580-ALS-55-70-B-D | 55 | 70 | 16 | 6.1 | M 6 | 5 | 10 | 12.3 | 18 | 27.5 | 56 | 26 | 26 | 56 | 6 | 11 | 197 | |
| GN 7580-ALS-55-70-C-A | 55 | 70 | 16 | 6.1 | - | 5 | 10 | 12.3 | 18 | 27.5 | 56 | - | 26 | - | 6 | 11 | 184 | |
| GN 7580-ALS-55-70-C-B | 55 | 70 | 16 | 6.1 | M 6 | 5 | 10 | 12.3 | 18 | 27.5 | 56 | - | 26 | - | 6 | 11 | 190 | |
| GN 7580-ALS-55-70-C-C | 55 | 70 | 16 | 6.1 | - | 5 | - | 12.3 | - | 27.5 | 56 | 26 | 26 | 56 | 6 | 11 | 184 | |
| GN 7580-ALS-55-70-C-D | 55 | 70 | 16 | 6.1 | M 6 | 5 | - | 12.3 | - | 27.5 | 56 | 26 | 26 | 56 | 6 | 11 | 190 | |
| GN 7580-ALS-55-70-D-A | 55 | 70 | 16 | 6.1 | M 6 | 5 | 10 | 12.3 | 18 | 27.5 | 56 | - | 26 | - | 6 | 11 | 190 | |
| GN 7580-ALS-55-70-D-B | 55 | 70 | 16 | 6.1 | M 6 | 5 | 10 | 12.3 | 18 | 27.5 | 56 | - | 26 | - | 6 | 11 | 197 | |
| GN 7580-ALS-55-70-D-C | 55 | 70 | 16 | 6.1 | M 6 | 5 | - | 12.3 | - | 27.5 | 56 | 26 | 26 | 56 | 6 | 11 | 190 | |
| GN 7580-ALS-55-70-D-D | 55 | 70 | 16 | 6.1 | M 6 | 5 | - | 12.3 | - | 27.5 | 56 | 26 | 26 | 56 | 6 | 11 | 197 | |
| GN 7580-ALS-75-100-A-A | 75 | 100 | 22 | 8.1 | - | 6 | 14 | - | 25 | 37.5 | 80 | - | 45 | - | 8 | 13 | 478 | |
| GN 7580-ALS-75-100-A-B | 75 | 100 | 22 | 8.1 | M 8 | 6 | 14 | - | 25 | 37.5 | 80 | - | 45 | - | 8 | 13 | 490 | |
| GN 7580-ALS-75-100-A-C | 75 | 100 | 22 | 8.1 | - | 6 | 14 | 16.8 | 25 | 37.5 | 80 | 45 | 45 | 80 | 8 | 13 | 478 | |
| GN 7580-ALS-75-100-A-D | 75 | 100 | 22 | 8.1 | M 8 | 6 | 14 | 16.8 | 25 | 37.5 | 80 | 45 | 45 | 80 | 8 | 13 | 490 | |
| GN 7580-ALS-75-100-B-A | 75 | 100 | 22 | 8.1 | M 8 | 6 | 14 | - | 25 | 37.5 | 80 | - | 45 | - | 8 | 13 | 490 | |
| GN 7580-ALS-75-100-B-B | 75 | 100 | 22 | 8.1 | M 8 | 6 | 14 | - | 25 | 37.5 | 80 | - | 45 | - | 8 | 13 | 503 | |
| GN 7580-ALS-75-100-B-C | 75 | 100 | 22 | 8.1 | M 8 | 6 | 14 | 16.8 | 25 | 37.5 | 80 | 45 | 45 | 80 | 8 | 13 | 490 | |
| GN 7580-ALS-75-100-B-D | 75 | 100 | 22 | 8.1 | M 8 | 6 | 14 | 16.8 | 25 | 37.5 | 80 | 45 | 45 | 80 | 8 | 13 | 503 | |
| GN 7580-ALS-75-100-C-A | 75 | 100 | 22 | 8.1 | - | 6 | 14 | 16.8 | 25 | 37.5 | 80 | - | 45 | - | 8 | 13 | 477 | |
| GN 7580-ALS-75-100-C-B | 75 | 100 | 22 | 8.1 | M 8 | 6 | 14 | 16.8 | 25 | 37.5 | 80 | - | 45 | - | 8 | 13 | 490 | |
| GN 7580-ALS-75-100-C-C | 75 | 100 | 22 | 8.1 | - | 6 | - | 16.8 | - | 37.5 | 80 | 45 | 45 | 80 | 8 | 13 | 477 | |
| GN 7580-ALS-75-100-C-D | 75 | 100 | 22 | 8.1 | M 8 | 6 | - | 16.8 | - | 37.5 | 80 | 45 | 45 | 80 | 8 | 13 | 490 | |
| GN 7580-ALS-75-100-D-A | 75 | 100 | 22 | 8.1 | M 8 | 6 | 14 | 16.8 | 25 | 37.5 | 80 | - | 45 | - | 8 | 13 | 490 | |
| GN 7580-ALS-75-100-D-B | 75 | 100 | 22 | 8.1 | M 8 | 6 | 14 | 16.8 | 25 | 37.5 | 80 | - | 45 | - | 8 | 13 | 503 | |
| GN 7580-ALS-75-100-D-C | 75 | 100 | 22 | 8.1 | M 8 | 6 | - | 16.8 | - | 37.5 | 80 | 45 | 45 | 80 | 8 | 13 | 490 | |
| GN 7580-ALS-75-100-D-D | 75 | 100 | 22 | 8.1 | M 8 | 6 | - | 16.8 | - | 37.5 | 80 | 45 | 45 | 80 | 8 | 13 | 503 |
Характеристики

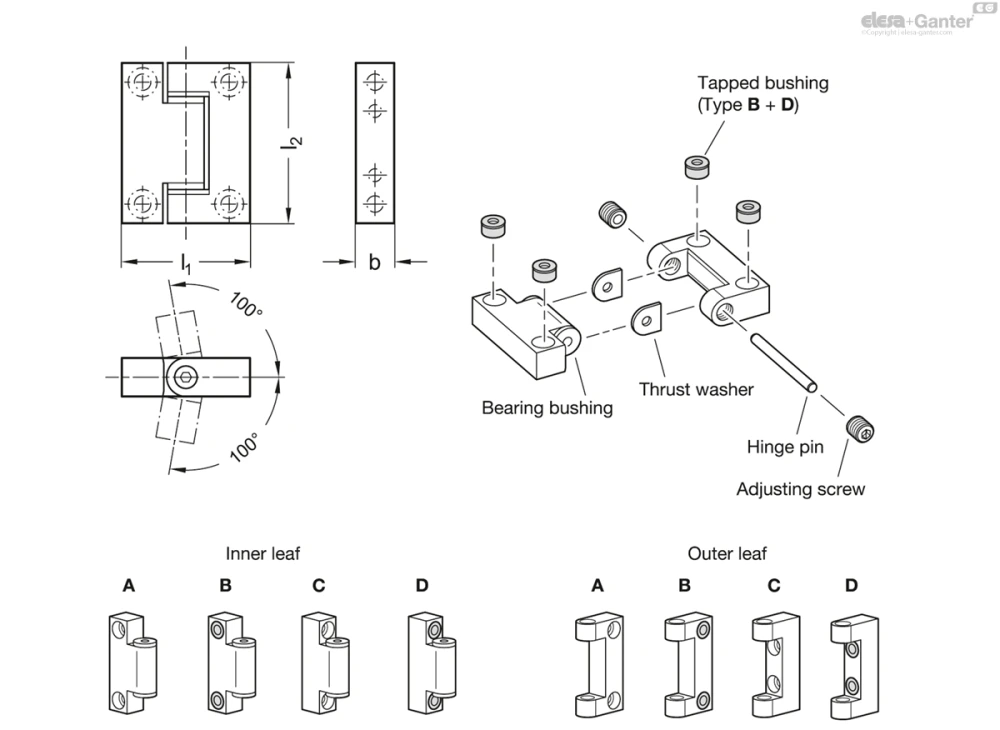

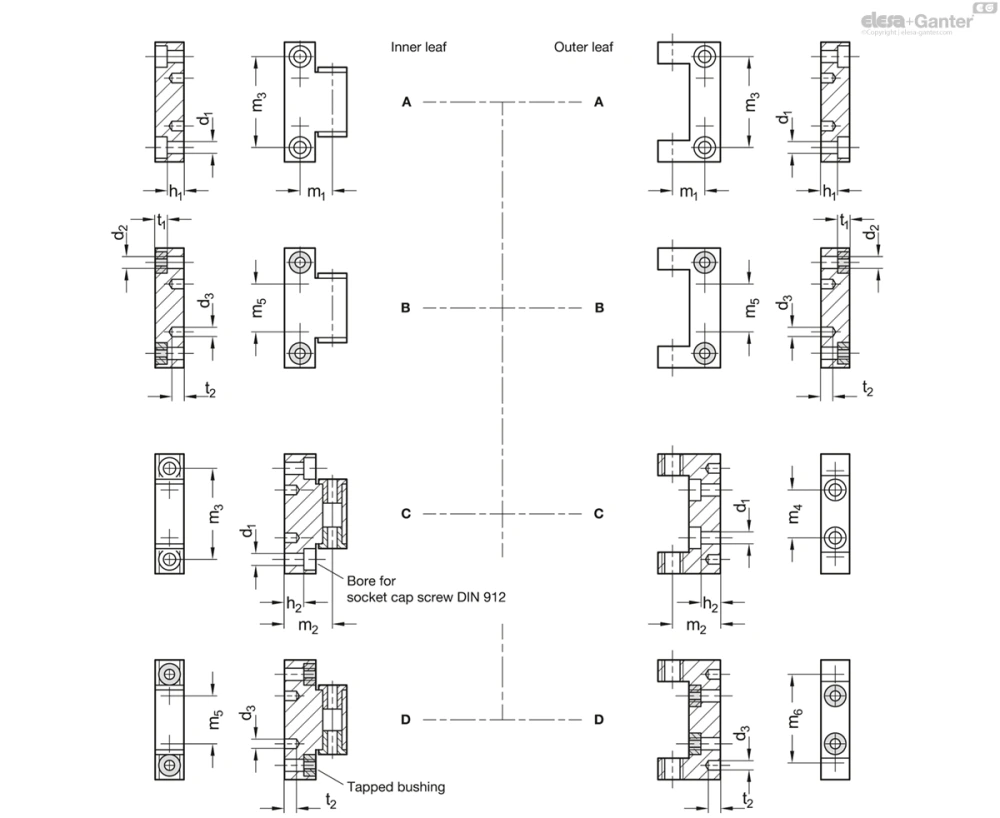

Тип внутреннего крыла
- Тип A: тангенциальное крепление с цилиндрическим углублением
- Тип B: тангенциальное крепление с резьбовыми втулками
- Тип C: радиальное крепление с цилиндрическим углублением
- Тип D: радиальное крепление с резьбовыми втулками
Тип внешнего крыла
- Тип A: тангенциальное крепление с цилиндрическим углублением
- Тип B: тангенциальное крепление с резьбовыми втулками
- Тип C: радиальное крепление с цилиндрическим углублением
- Тип D: радиальное крепление с резьбовыми втулками
Крылья петли
Алюминий
Анодированный, чёрный цвет ALS
Втулки подшипника
Бронза
Петлевой стержень
Нержавеющая сталь AISI 420
Опорные шайбы
Нержавеющая сталь AISI 302
Установочные винты
Нержавеющая сталь AISI 303
С резьбовым фиксатором
Полное нейлоновое покрытие
Резьбовые втулки
Нержавеющая сталь AISI 303
Информация
Прецизионные петли GN 7580 обеспечивают вращение таких элементов, как поворотные рычаги, прокладки и прижимные пластины. Износостойкие прецизионные петли имеют небольшой радиальный зазор и регулируемый осевой зазор.
Путём комбинирования различных внешних и внутренних крыльев можно обеспечивать соответствие разнообразным вариантам монтажа. Прецизионное позиционирование можно получить благодаря установочным штифтам в пригоночных отверстиях поверхностей, предназначенных для использования винтов.
Втулки подшипника и резьбовые втулки типов B и D поставляются в предварительно собранном виде в крыльях петель. Стержень петли, опорные шайбы и установочные винты упакованы по отдельности.
Техническая информация
Инструкции по монтажу
Грузоподъёмность
Прецизионные петли GN 7580 были подвергнуты обширным нагрузочным испытаниям. Для данных испытаний крылья петли были установлены с использованием установочных штифтов и прикручены винтами с головкой под торцевой ключ с соответствующим номинальным крутящим моментом.
Значения для FA, FR0 и FR90 были определены в процессе испытаний на сжатие с постепенным увеличением силы и медленным нагружением и разгружением. Допустимая грузоподъёмность была выбрана как значение, после которого осталась крайне незначительная пластическая деформация, не влияющая на функцию. Разрушительные нагрузки петель во много раз превышают указанные значения.
| Кодовый номер | Радиальная грузоподъёмность | Аксиальная грузоподъёмность | |
| FR0 в Н | FR90 в Н | FA в Н | |
| GN 7580-ALS-40-55-* | 1500 | 1500 | 1250 |
| -ALS-55-70-* | 3500 | 3500 | 2000 |
| -ALS-75-100-* | 7500 | 7500 | 5000 |
Применение значений крутящих моментов, указанных в таблице, в сочетании с указанным расстоянием до точки поворота обеспечивает восстанавливаемое упругое установочное смещение.
| Кодовый номер | Допустимый крутящий момент | Установочное смещение |
| M0 в Н·м | s | |
| GN 7580-ALS-40-55-* | 20 | 0,3 |
| -ALS-55-70-* | 40 | 0,3 |
| -ALS-75-100-* | 100 | 0,3 |
Данные о грузоподъёмности являются примерными значениями, исключающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий. Пригодность изделия для того или иного применения в каждом конкретном случае определяется пользователем. Воздействия окружающей среды и износ могут оказывать влияние на указанные значения.
