Серия GN 753.2
GN 753.2-E
Монтажные приспособления
для направляющих роликов GN 753.1 / GN 753, нержавеющая сталь
Регулировочная шайба
Исполнения серии GN 753.2
GN 753.2-AB
Монтажные приспособления
для направляющих роликов GN 753.1 / GN 753, нержавеющая сталь
GN 753.2-AE
Монтажные приспособления
для направляющих роликов GN 753.1 / GN 753, нержавеющая сталь
GN 753.2-AO
Монтажные приспособления
для направляющих роликов GN 753.1 / GN 753, нержавеющая сталь
GN 753.2-E
Монтажные приспособления
для направляющих роликов GN 753.1 / GN 753, нержавеющая сталь
GN 753.2-U
Монтажные приспособления
для направляющих роликов GN 753.1 / GN 753, нержавеющая сталь
Изображения

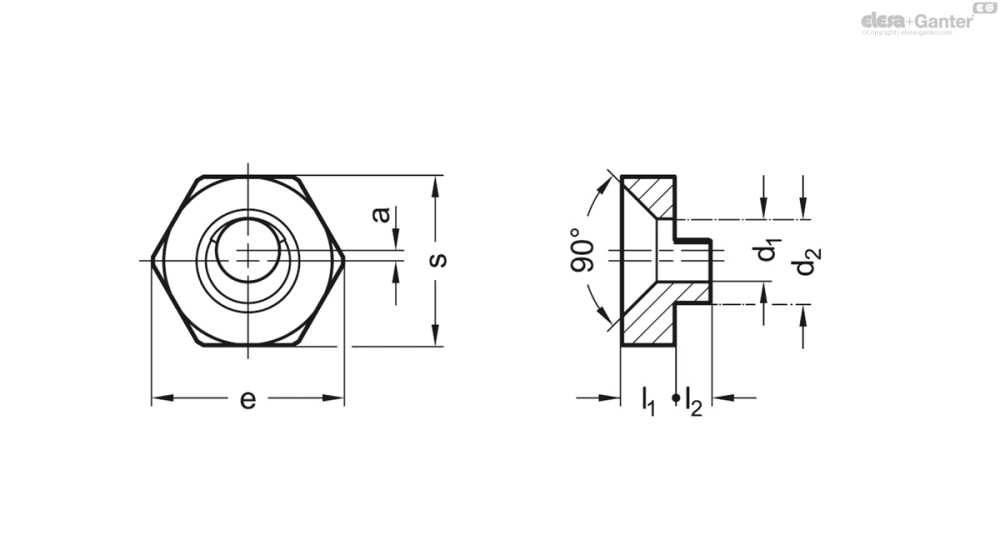

Схемы
GN 753.2-E
Таблица моделей — Монтажные приспособления
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 753.2-4-5-3,5-E-NI | 4 | 5 | 3.5 | 0.5 | 11.3 | 2 | 10 | 19-B5 | 22-B5 | M 4 | 2 | |
| GN 753.2-5-6-4-E-NI | 5 | 6 | 4 | 0.5 | 14.7 | 2.5 | 13 | 19-B6, 22-B6, 26-B6 | 25-B6 | M 5 | 4 | |
| GN 753.2-6-8-5-E-NI | 6 | 8 | 5 | 1 | 18.1 | 3 | 16 | 22-B8 | 30-B8 | M 6 | 7 | |
| GN 753.2-6-10-5-E-NI | 6 | 10 | 5 | 1 | 18.1 | 3 | 16 | 26-B10 | 35-B10 | M 6 | 8 | |
| GN 753.2-8-10-6-E-NI | 8 | 10 | 6 | 1 | 23.7 | 4 | 21 | 26-B10 | 42-B10, 50-B10 | M 8 | 14 |
Характеристики
Типы
- Тип U: шайба
- Тип E: регулировочная шайба
- Тип AO: втулка, центровка отсутствует
- Тип AE: втулка, односторонняя центровка
- Тип AB: втулка, двусторонняя центровка
Нержавеющая сталь AISI 303 NI
гладкая поверхность
Информация
Монтажные приспособления GN 753.2 предназначены для направляющих роликов GN 753.1 и GN 753. При помощи шайб типа U направляющие ролики крепятся компактно и элегантно с использованием винта с потайной головкой. Шайбы типа E имеют эксцентриковое крепёжное отверстие для обеспечения радиальной регулировки направляющих роликов.
При помощи втулок типов AO, AE и AB один или несколько направляющих роликов может устанавливаться с определённым расстоянием друг от друга или по отношению к монтажной поверхности. Центрирующее кольцо типов AE и AO располагает втулки и обеспечивает принудительную блокировку с монтажным отверстием.
Техническая информация
Примеры применения
Вопрос о продукции
Спросите о серии GN 753.2-E — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
