Серия GN 7247.6
GN 7247.6
Пластины из нержавеющей стали
с резьбовыми стержнями, для петель GN 7241, GN 7243, GN 7247
Пластины из нержавеющей стали
Изображения

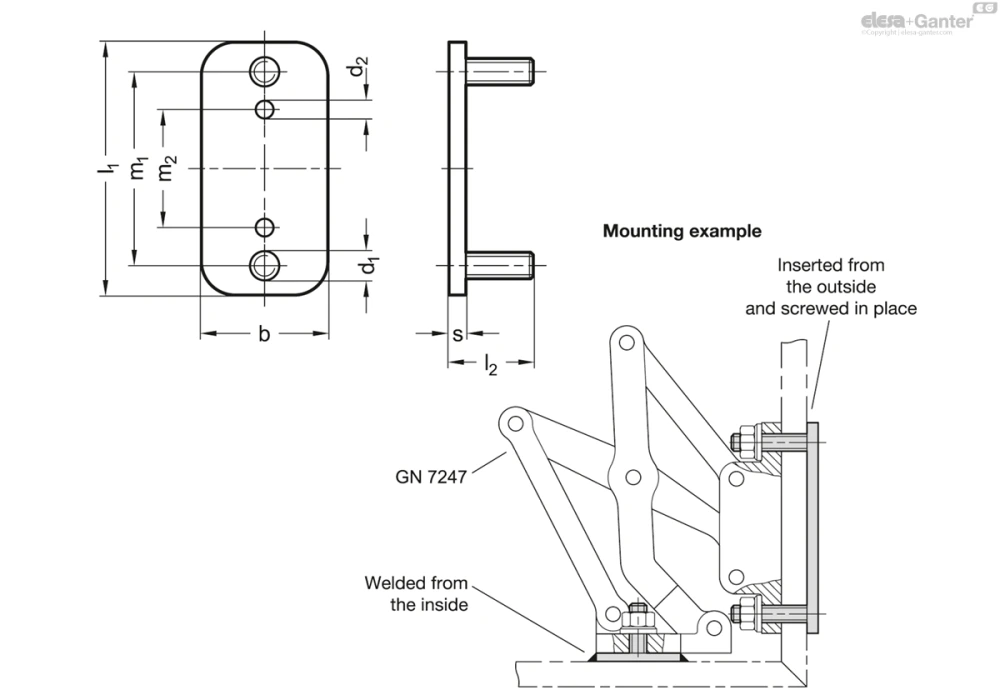

Схемы
GN 7247.6
Таблица моделей — Пластины из нержавеющей стали
| Артикул |
|
|
b | d1 | d2 |
|
|
s |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 7247.6-NI-60-20-MT | 60 | 20 | 30 | M 6 | 4 | 46 | 28 | 4 | 60 | |
| GN 7247.6-NI-60-25-MT | 60 | 25 | 30 | M 6 | 4 | 46 | 28 | 4 | 63 | |
| GN 7247.6-NI-60-30-MT | 60 | 30 | 30 | M 6 | 4 | 46 | 28 | 4 | 65 | |
| GN 7247.6-NI-75-20-MT | 75 | 20 | 30 | M 6 | 4 | 61 | 40 | 4 | 74 | |
| GN 7247.6-NI-75-25-MT | 75 | 25 | 30 | M 6 | 4 | 61 | 40 | 4 | 77 | |
| GN 7247.6-NI-75-30-MT | 75 | 30 | 30 | M 6 | 4 | 61 | 40 | 4 | 79 |
Характеристики
Нержавеющая сталь AISI 304 NI
матовая отделка, шлифование MT
Резьбовые шпильки
Нержавеющая сталь AISI 304
запрессованные
Информация
Пластины из нержавеющей стали GN 7247.6 разработаны в качестве дополнительных принадлежностей и подходят по размерам для соединительных фланцев петель GN 7241GN 7243 и GN 7247 .
Пластины из нержавеющей стали крепятся с внешней стороны через сквозные отверстия в стенке корпуса либо привариваются к его внутренней стороне. В результате создаётся эффективная защита от несанкционированного проникновения, а на внешней поверхности корпуса отсутствуют крепления, которые бы не соответствовали его дизайну или затрудняли очистку.
Они исключают необходимость использования резьбовых отверстий, болтов и шайб во время монтажа. При этом отсутствует необходимость трудоёмкой предварительной сборки таких деталей и удерживания их во время затягивания или ослабления.
Отверстия d2 получают при необходимости натяжные или установочные штифты, обеспечивающие простоту установки пластин и петель с узловыми шарнирами.
Техническая информация
По запросу
- прочие значения длины резьбовых стержней
- прочие размеры пластины
- прочая геометрия пластины
