Серия CHG.
CHG.
Скрытая петля
СУПЕР-технополимер
Скрытая петля
Изображения
Схемы
CHG.
Таблица моделей — Скрытая петля

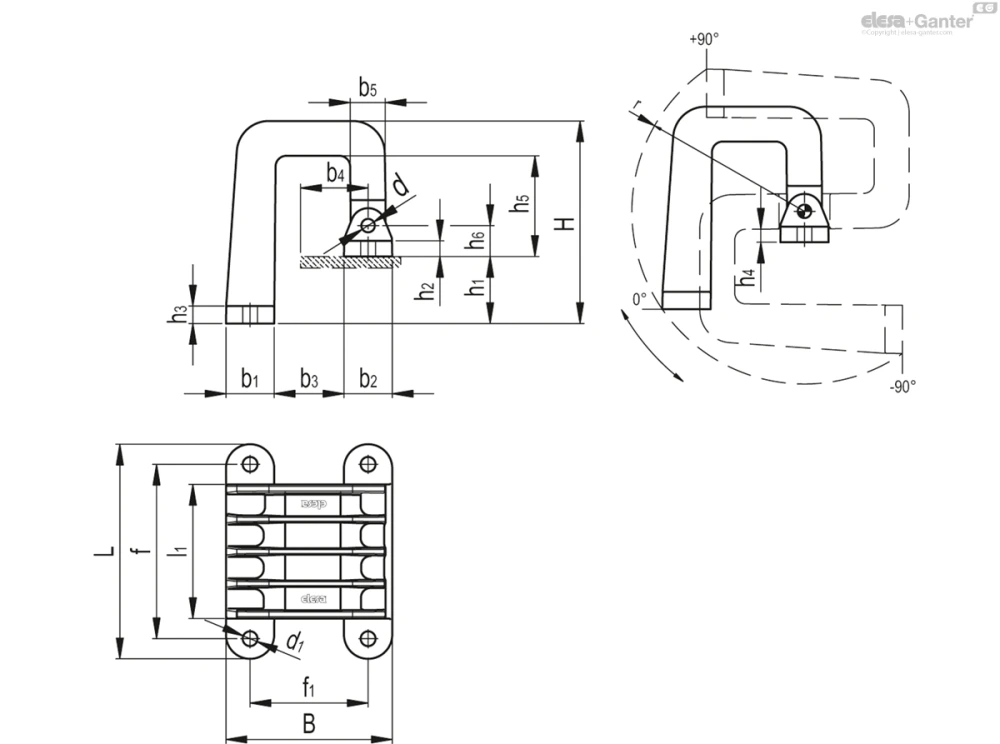

| Артикул | Описание | L | A | d1 | f±0.4 | f1±0.4 | H | h1 | h2 | h3 | h4 | h5 | h6 | l1 | b1 | b2 | b3 | b4 | b5 | r | d | C#[Nm] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 428001 | CHG.80 CH-5 | 80 | 62 | 5.5 | 65 | 44 | 76 | 25 | 6.5 | 6.5 | 4 | 38 | 12 | 49.5 | 18 | 18 | 26 | 24 | 13 | 65 | 6 | 5 | 105 |
Основные характеристики
Особенности и области применения

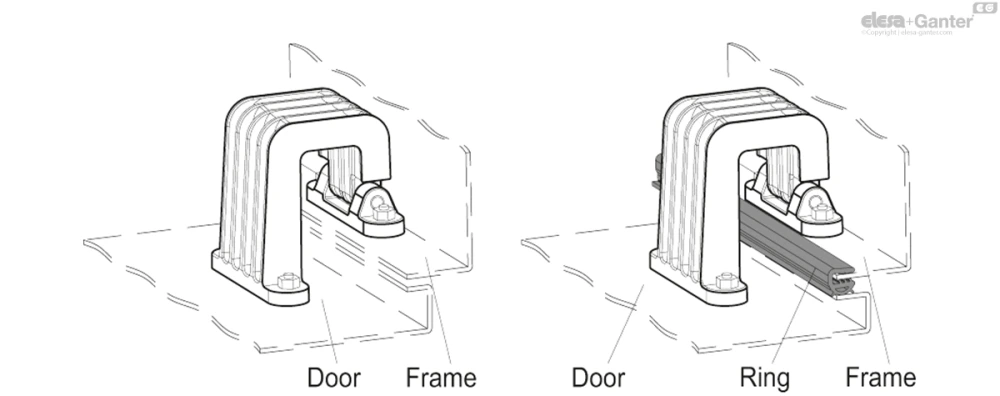

Петля, подлежащая использованию с дверями и рамами коробкообразных конструкций из сложенного листового металла.
Для дверей и рам могут применяться кольца для предотвращения попадания пыли и инородных предметов.
Угол поворота (приблизительное значение)
Макс. 180° (-90° и +90°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
| Испытания на прочность | |||||||||||
| ОСЕВОЕ НАПРЯЖЕНИЕ (0°) | ОСЕВОЕ НАПРЯЖЕНИЕ (-90°) | ОСЕВОЕ НАПРЯЖЕНИЕ (+90°) | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ (0°) | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ (-90°) | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ (+90°) | ||||||
 |  |  |  |  |  | ||||||
| Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] |
| 390 | 1350 | 375 | 1110 | 310 | 1340 | 370 | 1170 | 390 | 1330 | 490 | 1280 |
Максимальными рабочими нагрузками считаются нагрузки, приводящие к деформации одной петли на 2 мм.
