Разделительные пластинки из нержавеющей стали

для петель GN 7241, GN 7243, GN 7247

Таблица (PDF)

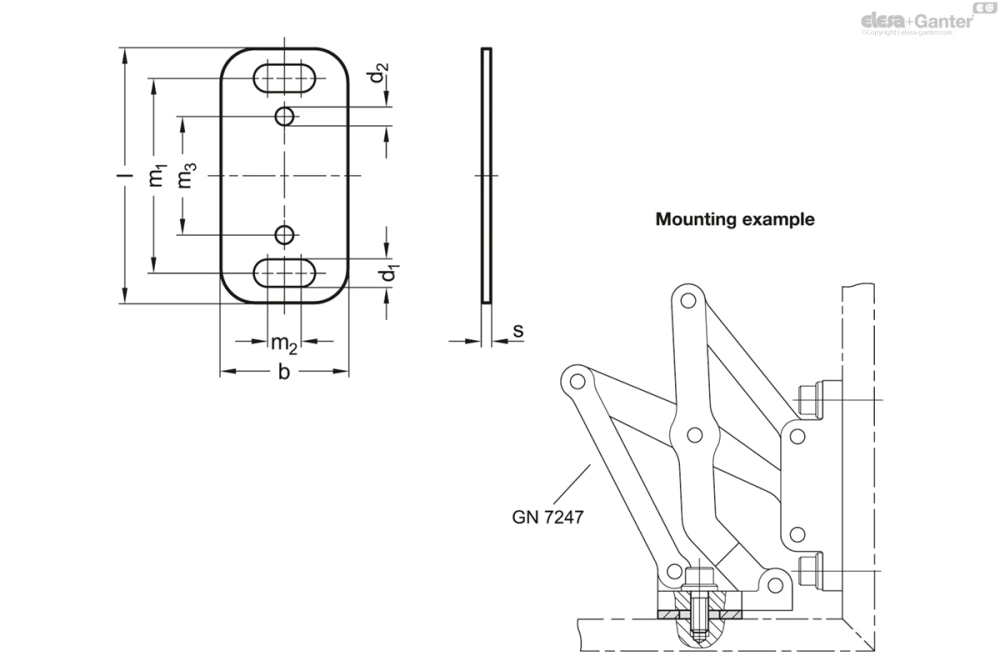

GN 7247.2

Таблица моделей — Разделительные пластинки из нержавеющей стали

Артикул	l	s	b	d₁	d₂	m₁	m₂	m₃	Вес (г)
GN 7247.2-NI-60-0,5-MT	60	0.5	30	6.5	4.2	46	8	28	6
GN 7247.2-NI-60-1-MT	60	1	30	6.5	4.2	46	8	28	12
GN 7247.2-NI-60-2-MT	60	2	30	6.5	4.2	46	8	28	24

3D-модель Технические данные (PDF)

Характеристики

Нержавеющая сталь AISI 304 NI

матовая отделка, шлифование MT

Информация

Допуски на закругления, разница в толщине листового металла или наслоения могут означать то, что монтажные поверхности петель с узловыми шарнирами не имеют необходимого разделяющего расстояния по отношению к раме и двери.

Разделительные пластинки из нержавеющей стали GN 7247.2 разработаны в качестве дополнительных принадлежностей и подходят по размерам для петель с узловыми шарнирами GN 7241 GN 7243 и GN 7247 . Они обеспечивают регулировку в третьей плоскости во время монтажа. Они обеспечивают необходимое положение или компенсацию высоты на крепёжных поверхностях путём использования в качестве прокладок отдельно или в сочетаниях.

Отверстия d₂ получают при необходимости натяжные или установочные штифты, обеспечивающие простоту установки разделительных пластинок и петель с узловыми шарнирами.
