Серия GN 711.2
GN 711.2-W
Линейки
Алюминий, с монтажными отверстиями
Цифры расположены горизонтально (последовательность L, M, R)
Исполнения серии GN 711.2
Изображения
Схемы
GN 711.2-W
Таблица моделей — Линейки
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 711.2-AL-50-W-L-1 | 50 | 2 | 4 | - | - | - | - | - | - | 10 | |
| GN 711.2-AL-100-W-L-1 | 100 | 2 | 9 | - | - | - | - | - | - | 11 | |
| GN 711.2-AL-150-W-L-1 | 150 | 2 | 4 | - | - | - | - | - | - | 12 | |
| GN 711.2-AL-200-W-L-1 | 200 | 3 | 9 | 99 | - | - | - | - | - | 15 | |
| GN 711.2-AL-300-W-L-1 | 300 | 3 | 9 | 149 | - | - | - | - | - | 24 | |
| GN 711.2-AL-400-W-L-1 | 400 | 4 | 9 | 139 | 269 | - | - | - | - | 34 | |
| GN 711.2-AL-500-W-L-1 | 500 | 4 | 9 | 169 | 339 | - | - | - | - | 40 | |
| GN 711.2-AL-750-W-L-1 | 750* | 8 | 4 | 129 | 249 | 369 | 389 | 509 | 629 | 60 | |
| GN 711.2-AL-1000-W-L-1 | 1000* | 8 | 9 | 169 | 329 | 499 | 519 | 679 | 839 | 81 | |
| GN 711.2-AL-50-W-M-1 | 50 | 2 | 4 | - | - | - | - | - | - | 8 | |
| GN 711.2-AL-100-W-M-1 | 100 | 2 | 9 | - | - | - | - | - | - | 9 | |
| GN 711.2-AL-150-W-M-1 | 150 | 2 | 4 | - | - | - | - | - | - | 12 | |
| GN 711.2-AL-200-W-M-1 | 200 | 3 | 9 | 99 | - | - | - | - | - | 15 | |
| GN 711.2-AL-300-W-M-1 | 300 | 3 | 9 | 149 | - | - | - | - | - | 26 | |
| GN 711.2-AL-400-W-M-1 | 400 | 4 | 9 | 139 | 269 | - | - | - | - | 30 | |
| GN 711.2-AL-500-W-M-1 | 500 | 4 | 9 | 169 | 339 | - | - | - | - | 40 | |
| GN 711.2-AL-750-W-M-1 | 750* | 8 | 4 | 124 | 254 | 374 | 394 | 504 | 634 | 58 | |
| GN 711.2-AL-1000-W-M-1 | 1000* | 8 | 9 | 169 | 339 | 499 | 519 | 679 | 839 | 81 | |
| GN 711.2-AL-50-W-R-1 | 50 | 2 | 4 | - | - | - | - | - | - | 8 | |
| GN 711.2-AL-100-W-R-1 | 100 | 2 | 9 | - | - | - | - | - | - | 9 | |
| GN 711.2-AL-150-W-R-1 | 150 | 2 | 4 | - | - | - | - | - | - | 12 | |
| GN 711.2-AL-200-W-R-1 | 200 | 3 | 9 | 99 | - | - | - | - | - | 15 | |
| GN 711.2-AL-300-W-R-1 | 300 | 3 | 9 | 149 | - | - | - | - | - | 26 | |
| GN 711.2-AL-400-W-R-1 | 400 | 4 | 9 | 139 | 269 | - | - | - | - | 30 | |
| GN 711.2-AL-500-W-R-1 | 500 | 4 | 9 | 169 | 339 | - | - | - | - | 40 | |
| GN 711.2-AL-750-W-R-1 | 750* | 8 | 4 | 129 | 249 | 369 | 389 | 509 | 629 | 58 | |
| GN 711.2-AL-1000-W-R-1 | 1000* | 8 | 9 | 169 | 329 | 499 | 519 | 679 | 839 | 81 |
Характеристики
Типы
- Тип W: цифры расположены горизонтально (последовательность L, M, R)
- Тип S: цифры расположены вертикально (последовательность U, M, O)
Идентификационный номер
- № 1: с монтажными отверстиями Ø3.3
Алюминий AL
- Анодирование, естественный цвет
- Чёрный оттиск
- Выгравированные числа и шкала, т. е. окрашенный алюминий
- Оттиск устойчив к воздействию слабых кислот и щелочных растворов, а также растворителей в случае кратковременного контакта
Информация
Положение разъёмов линейного привода легко определяется с помощью линеек GN 711.2. Чёрный фон создаёт высокий контраст с числами и шкалой естественного цвета и предотвращает блики.

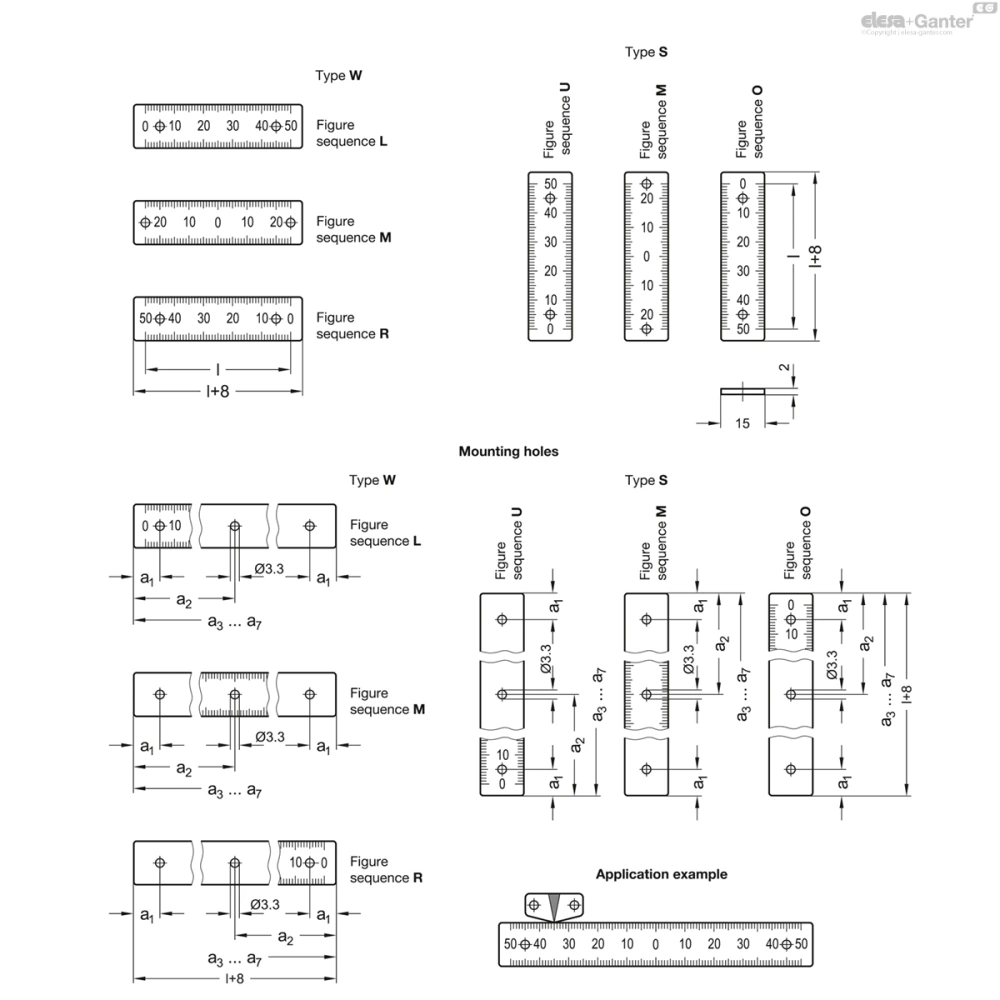

Ориентация размеров крепёжных отверстий зависит от последовательности чисел и представлена на чертеже.
Аксессуары
- Стрелка индикатора GN 711.3
По запросу
- Самоприклеивающийся вариант исполнения
Вопрос о продукции
Спросите о серии GN 711.2-W — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
