Серия GN 702
GN 702-C
Замки
Цинковое литьё под давлением, с 4 положениями фиксации (4 x 90°)
С наружной резьбой
Исполнения серии GN 702
Изображения

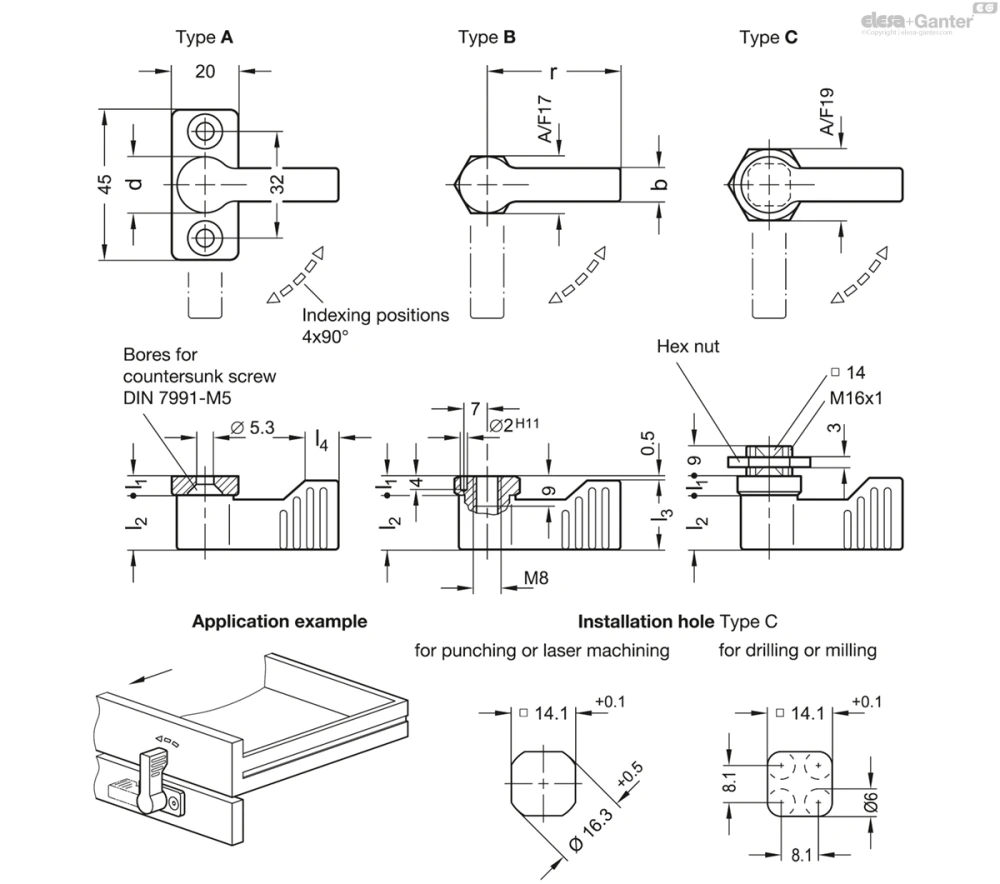

Схемы
GN 702-C
Таблица моделей — Замки
| Артикул | d |
|
b | l1≈ | l2 | l3min. | l4 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 702-17-40-C-SW | 17 | 40 | 10 | 5.5 | 16.5 | 21.5 | 11 | 70 | |
| GN 702-17-40-C-RS | 17 | 40 | 10 | 5.5 | 16.5 | 21.5 | 11 | 70 | |
| GN 702-17-40-C-OS | 17 | 40 | 10 | 5.5 | 16.5 | 21.5 | 11 | 70 | |
| GN 702-17-55-C-SW | 17 | 55 | 10 | 5.5 | 16.5 | 21.5 | 11 | 76 | |
| GN 702-17-55-C-RS | 17 | 55 | 10 | 5.5 | 16.5 | 21.5 | 11 | 76 | |
| GN 702-17-55-C-OS | 17 | 55 | 10 | 5.5 | 16.5 | 21.5 | 11 | 76 |
Характеристики
Типы
- Тип A: с фланцем для поверхностного монтажа
- Тип D: со внутренней резьбой
- Тип C: с наружной резьбой
Замок
Цинковое литьё под давлением
С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Красный цвет, RAL 3000, текстурированная отделка RS
- Оранжевый цвет, RAL 2004, текстурированная отделка OS
Фиксирующий механизм
- Цинковое литьё под давлением / пластик для типа A
- Сталь / пластик для типа B / C
- Стальные детали
- Оцинкованная, воронёная пассивированная
Соединительный фланец для типа A
Цинковое литьё под давлением
С пластиковым покрытием
Чёрный цвет, матовая отделка
Шестигранная гайка для типа C
Оцинкованная сталь
Информация
Замки GN 702 особенно подходят для облегчённых применений, не подверженных динамическим нагрузкам, например для запирания ящиков.
Для установки замков типа C на поверхности крепления должны быть предусмотрены отверстия, как показано на схеме ниже. Эти монтажные отверстия обычно просверливаются с помощью штамповки или лазера. Для серий малых размеров и стальных листов толщиной менее 2 мм используются штампы GN 123 для листового металла. Монтажные отверстия также могут быть сделаны путём сверления / фрезерования.
Принадлежности
- GN 123 Штампы для листового металла
