Серия GN 666.4
GN 666.4-EL
Трубчатые ручки арочного типа
Трубка, алюминий / нержавеющая сталь, опоры ручки, пластик
Трубка ручки, алюминий, анодирование, естественный цвет
Исполнения серии GN 666.4
GN 666.4-EL
Трубчатые ручки арочного типа
Трубка, алюминий / нержавеющая сталь, опоры ручки, пластик
GN 666.4-ES
Трубчатые ручки арочного типа
Трубка, алюминий / нержавеющая сталь, опоры ручки, пластик
GN 666.4-NG
Трубчатые ручки арочного типа
Трубка, алюминий / нержавеющая сталь, опоры ручки, пластик
GN 666.4-SW
Трубчатые ручки арочного типа
Трубка, алюминий / нержавеющая сталь, опоры ручки, пластик
Изображения

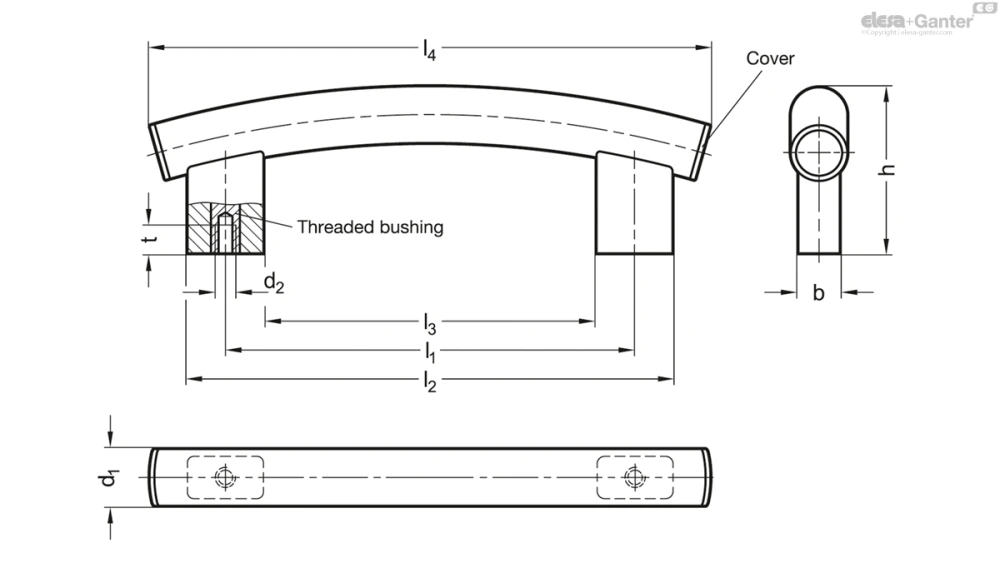

Схемы
GN 666.4-EL
Таблица моделей — Трубчатые ручки арочного типа
| Артикул | d1 |
|
|
b |
|
|
|
|
t мин. |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 666.4-30-M6-400-EL | 30 | M 6 | 400 | 22 | 90 | 440 | 360 | 480 | 15 | 360 | |
| GN 666.4-30-M6-500-EL | 30 | M 6 | 500 | 22 | 94 | 540 | 460 | 580 | 15 | 420 | |
| GN 666.4-30-M6-600-EL | 30 | M 6 | 600 | 22 | 98 | 640 | 560 | 680 | 15 | 460 | |
| GN 666.4-30-M8-400-EL | 30 | M 8 | 400 | 22 | 90 | 440 | 360 | 480 | 15 | 350 | |
| GN 666.4-30-M8-500-EL | 30 | M 8 | 500 | 22 | 94 | 540 | 460 | 580 | 15 | 360 | |
| GN 666.4-30-M8-600-EL | 30 | M 8 | 600 | 22 | 98 | 640 | 560 | 680 | 15 | 395 |
Характеристики
Трубка ручки
толщина стенок 1,5 mm
- Алюминий
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Опоры ручки / Заглушка, черный цвет, матовая отделка
- Анодированные, естественный цвет EL
- Опоры ручки / Заглушка, черный цвет, матовая отделка
- Анодированные, естественный цвет ES
- Опоры ручки, серебристый цвет / заглушки, светло-серый цвет, матовая отделка
- Нержавеющая сталь AISI 304
- шлифованная, матовая, блестящая отделка NG
- Опоры ручки / Заглушка, черный цвет, матовая отделка
Опоры ручки
Алюминий
С пластиковым покрытием, текстурированная поверхность
- Чёрный цвет, RAL 9005 для SW / EL / NG
- Серебристый цвет, RAL 9006 для ES
- Резьбовая втулка
- Оцинкованная сталь
Колпачки
Пластик, термопластичный эластомер (TPE)
- Чёрный цвет, матовая отделка для SW / EL / NG
- Светло-серый цвет, матовая отделка для ES
Информация
Изогнутая форма трубчатых ручек арочного типа GN 666.4 подчеркивает современный промышленный дизайн.
Используемая технология изготовления позволяет специальные решения, например, с другим радиусом изгиба или другими высотами опор.
