Серия GN 6311.5

GN 6311.5-N

Опорные пластины

для установочных винтов DIN 6332, нержавеющая сталь

без пластиковой крышки

Таблица (PDF)

Исполнения серии GN 6311.5

GN 6311.5-G

Опорные пластины

для установочных винтов DIN 6332, нержавеющая сталь

GN 6311.5-N

Опорные пластины

для установочных винтов DIN 6332, нержавеющая сталь

GN 6311.5-R

Опорные пластины

для установочных винтов DIN 6332, нержавеющая сталь

GN 6311.5-N

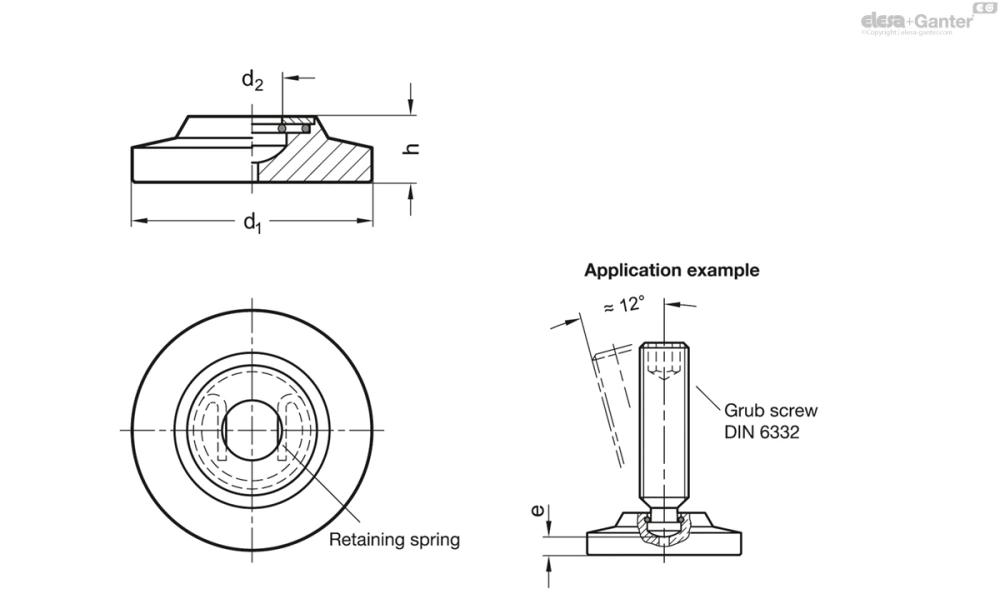

Таблица моделей — Опорные пластины

Артикул	d₁	h	d₂+0.2	e ≈	A/F 1	подходит для установочных винтов DIN 6332	Вес (г)
GN 6311.5-50-11,5-N	50	11.5	9.2	3.7	17	M 12	135
GN 6311.5-50-13,5-N	50	13.5	12.5	4	-	M 16	144
GN 6311.5-60-13,5-N	60	13.5	12.5	4	-	M 16	230
GN 6311.5-60-15,5-N	60	15.5	16.5	4.3	-	M 20	238
GN 6311.5-80-18-N	80	18	12.5	8	-	M 16	465
GN 6311.5-80-20-N	80	20	16.5	8.3	-	M 20	482
GN 6311.5-100-20-N	100	20	12.5	11	-	M 16	834
GN 6311.5-100-22-N	100	22	16.5	11.3	-	M 20	850

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип N: без пластиковой крышки

Тип G: с пластиковым колпачком, скользящий

Тип R: с пластиковым колпачком, нескользящий

Опорная пластина

Нержавеющая сталь AISI 304

Стопорная пружина

Нержавеющая сталь AISI 301

Пластмассовые колпачки

Тип G

Технополимер (Полиацеталь POM)

Кремовый RAL 9001

Тип R

Эластомер (TPE)

Твердость по Шору А ≈ 75

Чёрный цвет

Информация

Опорные пластины из нержавеющей стали GN 6311.5 используются в сочетании с шарнирными винтами (установочные винты DIN 6332 ) для установки и выравнивания устройств и механизмов.

Благодаря особой форме неподвижного упорного кольца опорная пластина легко вставляется в шарнир и извлекается из него.

Типы G и R с пластиковым колпачком предотвращают повреждение чувствительных поверхностей. Из-за большого диаметра пластины d₁ контактное давление остается в допустимых пределах.
