Серия GN 6311.3

GN 6311.3-G

Опорные пластины

для установочных винтов DIN 6332 / для верстачных винтов DIN 6304 / DIN 6306, сталь

с пластиковым колпачком, скользящий

Таблица (PDF)

Исполнения серии GN 6311.3

GN 6311.3-G

Опорные пластины

для установочных винтов DIN 6332 / для верстачных винтов DIN 6304 / DIN 6306, сталь

GN 6311.3-N

Опорные пластины

для установочных винтов DIN 6332 / для верстачных винтов DIN 6304 / DIN 6306, сталь

GN 6311.3-R

Опорные пластины

для установочных винтов DIN 6332 / для верстачных винтов DIN 6304 / DIN 6306, сталь

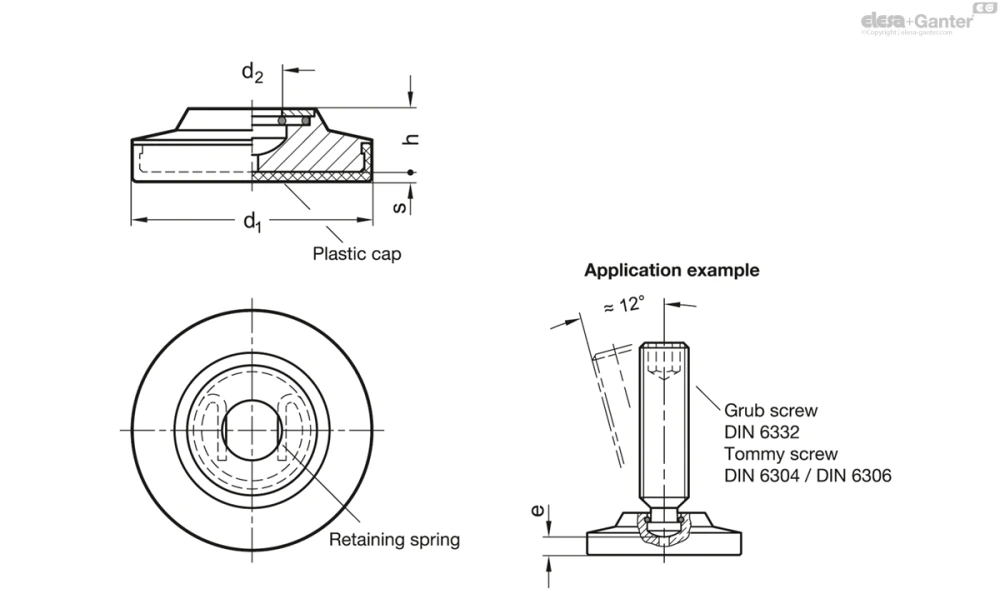

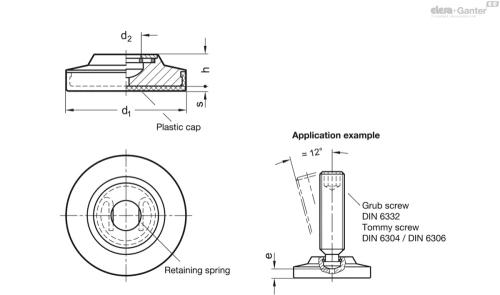

GN 6311.3-G

Таблица моделей — Опорные пластины

Артикул	d₁	h	d₂+0.2	e ≈	s	подходит для установочных винтов DIN 6332	Вес (г)
GN 6311.3-50-11,5-G	50	11.5	9.2	3.7	2	M 12	126
GN 6311.3-50-13,5-G	50	13.5	12.5	4	2	M 16	134
GN 6311.3-60-13,5-G	60	13.5	12.5	4	2	M 16	220
GN 6311.3-60-15,5-G	60	15.5	16.5	4.3	2	M 20	228

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип N: без пластиковой крышки

Тип G: с пластиковым колпачком, скользящий

Тип R: с пластиковым колпачком, нескользящий

Опорная пластина

Оцинкованная сталь, голубая пассивация

Стопорная пружина

Нержавеющая сталь AISI 301

Пластмассовые колпачки

Тип G

Технополимер (Полиацеталь POM)

Кремовый RAL 9001

Тип R

Эластомер (TPE)

Твердость по Шору А ≈ 75

Чёрный цвет

Информация

Опорные пластины GN 6311.3 используются вместе с шарнирными винтами (установочные винты DIN 6332 , верстачные винты DIN 6304 , DIN 6306 ) для установки и выравнивания устройств и механизмов.

Благодаря особой форме неподвижного упорного кольца опорная пластина легко вставляется в шарнир и извлекается из него.

Типы G и R с пластиковым колпачком предотвращают повреждение чувствительных поверхностей. Из-за большого диаметра пластины d₁ контактное давление остается в допустимых пределах.
