Серия GN 50b
GN 50b-F
Гайки для Т-образных пазов
Сталь, для алюминиевых профилей (b-модульная система)
С защитой от скручивания, с пружиной
Изображения

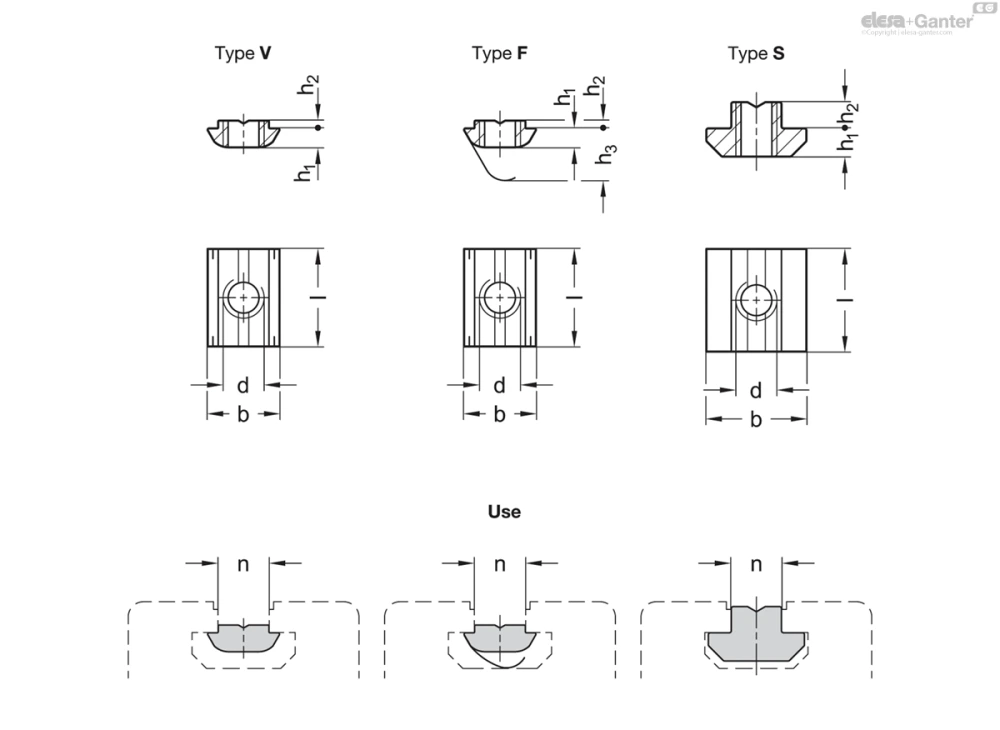

Схемы
GN 50b-F
Таблица моделей — Гайки для Т-образных пазов
| Артикул |
|
|
|
h1 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 50b-8M4-F-SZ | 8 | M 4 | 11.6 | 3.8 | 1 | 8 | 16 | 5 | |
| GN 50b-8M5-F-SZ | 8 | M 5 | 11.6 | 3.8 | 1 | 8 | 16 | 5 | |
| GN 50b-8M6-F-SZ | 8 | M 6 | 11.6 | 3.8 | 1 | 8 | 16 | 5 | |
| GN 50b-8M8-F-SZ | 8 | M 8 | 11.6 | 3.8 | 1 | 8 | 16 | 4 | |
| GN 50b-10M4-F-SZ | 10 | M 4 | 14 | 3.8 | 1.5 | 12 | 20 | 10 | |
| GN 50b-10M5-F-SZ | 10 | M 5 | 14 | 3.8 | 1.5 | 12 | 20 | 8 | |
| GN 50b-10M6-F-SZ | 10 | M 6 | 14 | 3.8 | 1.5 | 12 | 20 | 8 | |
| GN 50b-10M8-F-SZ | 10 | M 8 | 14 | 3.8 | 1.5 | 12 | 20 | 8 |
Характеристики
Типы
- Тип V: с защитой от скручивания
- Тип F: с защитой от скручивания, с пружиной
- Тип S: тяжёлый
Сталь
С голубой пассивацией SZ
Информация
Гайки для Т-образных пазов GN 50b крепят вспомогательные принадлежности и элементы в пазу алюминиевых профилей.
Пружина типа F фиксирует гайку для Т-образных пазов и предотвращает её нежелательное проскальзывание в паз, облегчая процесс установки.
Гайки для Т-образных пазов типов V и F могут поворачиваться в пазу в любом положении.
