Винты с накатанной головкой

Сталь, высокий тип, с внутренним шестигранником

Таблица (PDF)

GN 464.1

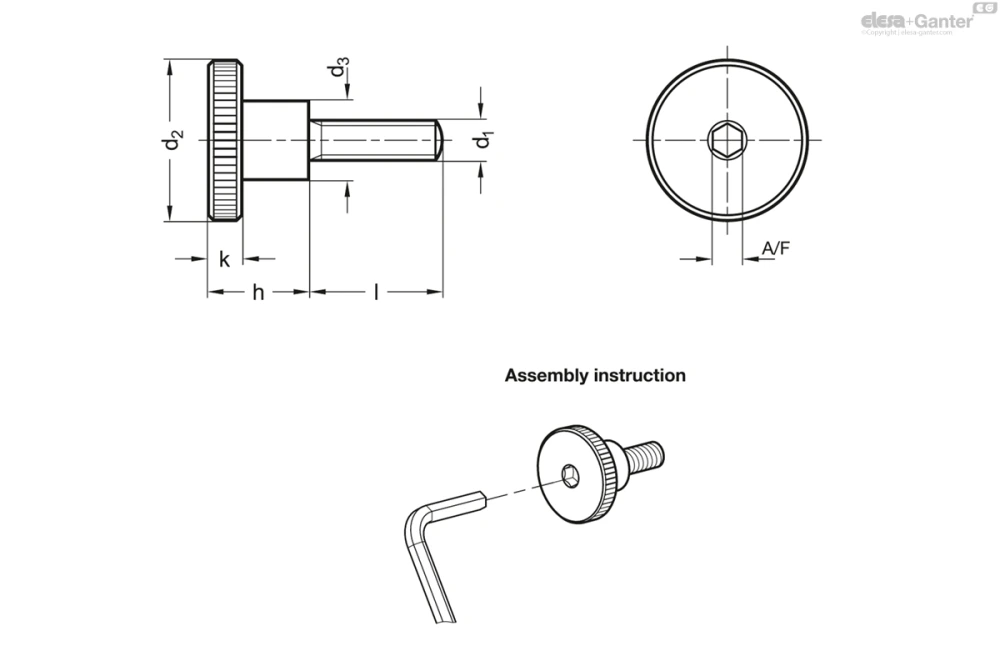

Таблица моделей — Винты с накатанной головкой

Артикул	d₁	l	d₂	d₃	h	k	A/F	Вес (г)
GN 464.1-M5-10-ZB	M 5	10	20	10	11.5	4	4	15
GN 464.1-M5-12-ZB	M 5	12	20	10	11.5	4	4	15
GN 464.1-M5-16-ZB	M 5	16	20	10	11.5	4	4	16
GN 464.1-M5-20-ZB	M 5	20	20	10	11.5	4	4	17
GN 464.1-M6-12-ZB	M 6	12	24	12	15	5	5	28
GN 464.1-M6-16-ZB	M 6	16	24	12	15	5	5	29
GN 464.1-M6-20-ZB	M 6	20	24	12	15	5	5	29
GN 464.1-M6-25-ZB	M 6	25	24	12	15	5	5	31
GN 464.1-M8-16-ZB	M 8	16	30	16	18	6	6	56
GN 464.1-M8-20-ZB	M 8	20	30	16	18	6	6	57
GN 464.1-M8-25-ZB	M 8	25	30	16	18	6	6	59
GN 464.1-M8-30-ZB	M 8	30	30	16	18	6	6	61
GN 464.1-M10-20-ZB	M 10	20	36	20	23	8	8	107
GN 464.1-M10-25-ZB	M 10	25	36	20	23	8	8	110
GN 464.1-M10-30-ZB	M 10	30	36	20	23	8	8	113
GN 464.1-M10-40-ZB	M 10	40	36	20	23	8	8	120

3D-модель Технические данные (PDF)

Характеристики

Сталь

Класс материала 8

Прецизионная обработка поверхности головки

Оцинкованный, с голубой пассивацией ZB

Информация

Винты с накатанной головкой GN 464.1 имеют размеры, указанные для винтов с накатанной головкой DIN 464. Как правило, резьба винтов идёт до буртика и заканчивается биением без углубления.

По сравнению с DIN 464, винты с накатанной головкой GN 464.1 изготовлены из более качественного материала и дополнительно имеют внутренний шестигранник.

Это делает их пригодными для широкого спектра применений. Их также можно быстро и легко эксплуатировать без инструментов, или, если требуются более высокие значения крутящего момента, их можно затянуть или ослабить с помощью ключа с внутренним шестигранником.
