Серия GN 449.5
GN 449.5-SC
Замки с защёлкой
Нержавеющая сталь, с утопленной ручкой, с ригелем или без него
C ригелем
Исполнения серии GN 449.5
Изображения

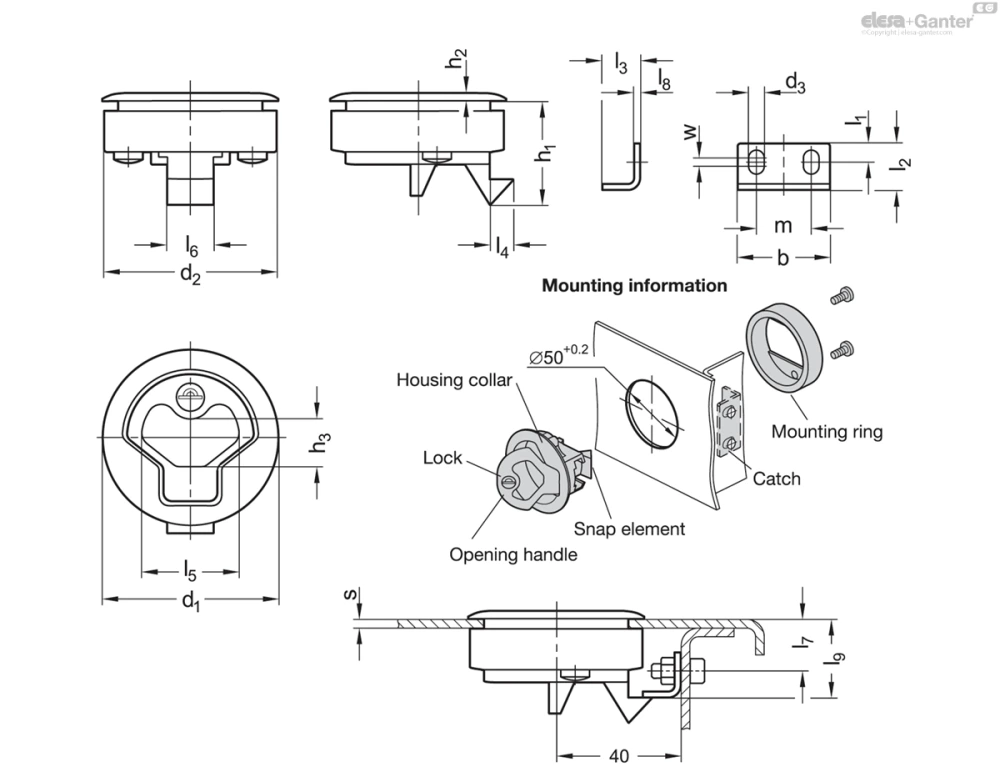

Схемы
GN 449.5-SC
Таблица моделей — Замки с защёлкой
| Артикул | d1 | Толщина стенки Номинальный размер | Толщина стенки s | b | d2 | d3 | h1 | h2 | h3 | l1 | l2 | l3 | l4≈ | l5 | l6 | l7 | l8 | l9 | m | w Регулируемая область | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 449.5-61-SC-PL | 61 | A 1 | 1…5 | 32 | 60 | 5.5 | 36 | 3 | 16.5 | 6.5 | 16 | 13 | 8 | 33.5 | 16 | 18 | 1.2 | 27.5 | 19.5 | 3 | 280 |
Характеристики
Типы
- ТипOS: без ригеля
- ТипSC: с ригелем (одинаковый замок)
Замок / захват
Нержавеющая сталь AISI 304
- Стопорное кольцо / крепёжное кольцо / открывающая ручка
- Полированная поверхность PL
- Винты с полукруглой головкой
Ригель
Нержавеющая сталь AISI 316
Ключ
Латунь, никелированная
Информация
Замки с защёлкой GN 449.5 сочетают в себе функцию утопленной ручки с функцией замка с защёлкой для обеспечения простоты закрытия дверей, крышек и люков.
После того как крепёжное отверстие просверлено, корпус устанавливается в отверстие в корпусе двери при приведении в действие, а крепёжное кольцо надвигается сзади. Корпус и крепёжное кольцо соединяются двумя поставляемыми винтами с полукруглой головкой.
Захват устанавливается на дверном профиле или раме под прямым углом по отношению к защёлкивающему элементу в соответствии с габаритными размерами.
Замки с защёлкой типа SC поставляются с одним ключом. Ключ вынимается в обоих конечных положениях. Ригель стандартный, поэтому любой замок можно открыть одним и тем же ключом.
Техническая информация
