Серия GN 440
GN 440-AL
Опорные ножки для оборудования
Алюминий / нержавеющая сталь, с резиновым колпачком
Алюминий
Исполнения серии GN 440
Изображения

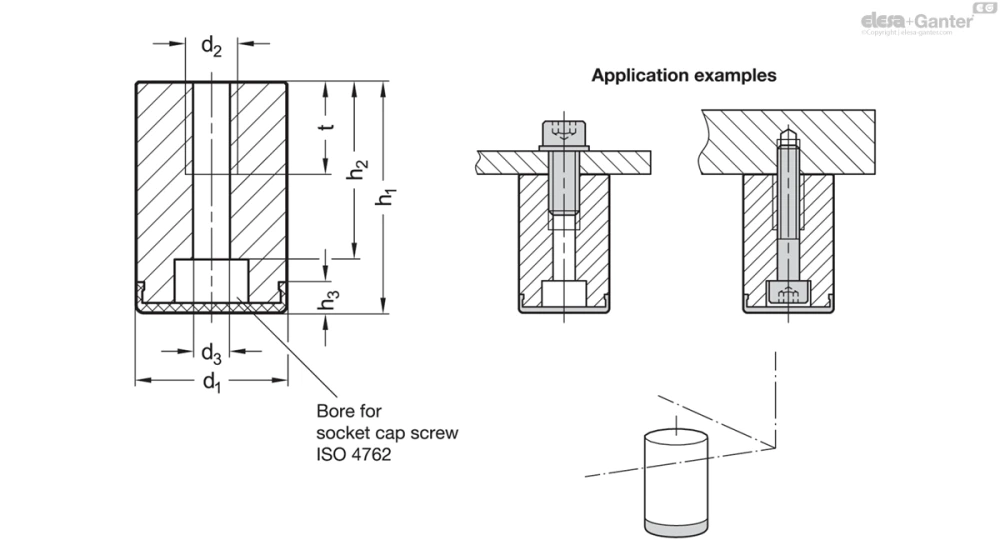

Схемы
GN 440-AL
Таблица моделей — Опорные ножки для оборудования
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 440-16-16-M4-R-ALS | 16 | 16 | M 4 | M 3 | 11 | 4 | 8 | 0.25 | 7 | |
| GN 440-16-24-M4-R-ALS | 16 | 24 | M 4 | M 3 | 19 | 4 | 8 | 0.25 | 11 | |
| GN 440-20-20-M5-R-ALS | 20 | 20 | M 5 | M 4 | 14 | 4 | 10 | 0.4 | 14 | |
| GN 440-20-30-M5-R-ALS | 20 | 30 | M 5 | M 4 | 24 | 4 | 10 | 0.4 | 22 | |
| GN 440-25-25-M6-R-ALS | 25 | 25 | M 6 | M 5 | 17 | 4.7 | 12 | 0.7 | 29 | |
| GN 440-25-40-M6-R-ALS | 25 | 40 | M 6 | M 5 | 32 | 4.7 | 12 | 0.7 | 48 | |
| GN 440-32-32-M8-R-ALS | 32 | 32 | M 8 | M 6 | 23 | 5.7 | 16 | 1.6 | 62 | |
| GN 440-32-50-M8-R-ALS | 32 | 50 | M 8 | M 6 | 41 | 5.7 | 16 | 1.6 | 99 |
Характеристики
Тип
- Тип R: с колпачком, нескользящий
Базовый корпус
- Алюминий AL
- Обточка, анодированный, чёрный цвет S
- Нержавеющая сталь AISI 316L A4
- Обточка M
Колпачок
Термопластичный эластомер (TPE)
- Твердость по Шору А ≈ 75
- Чёрный цвет
Информация
Опорные ножки для оборудования GN 440 используются для установки устройств, более мелких станков или приспособлений на рабочие поверхности или столы. Нескользящий колпачок повышает устойчивость, уменьшает износ подстилающей поверхности и закрывает крепёжное отверстие снизу.
Их можно устанавливать либо сверху с помощью внутренней резьбы d2, либо снизу с помощью винта с головкой под торцевой ключ ISO 4762 через сквозное отверстие d3. Колпачок упакован отдельно и может использоваться повторно.
Вариант исполнения в чёрном цвете ALS имеет сдержанный внешний вид и уменьшает блики на поверхности. Вариант исполнения A4M особенно подходят для использования в агрессивных условиях окружающей среды.
По запросу
- d1 = 25 / 32 из нержавеющей стали с колпачком ESD
Техническая информация
