Серия GN 44

GN 44-S/SK

Регулируемые опоры

Нержавеющая сталь

с гайкой / без гайки, внешний шестигранник в основании

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 44

GN 44-S/SK

GN 44-S/SK

Регулируемые опоры

Нержавеющая сталь
GN 44-T/TK

GN 44-T/TK

Регулируемые опоры

Нержавеющая сталь

Изображения

GN 44-S/SK — Регулируемые опоры GN 44-S/SK — Регулируемые опоры

Схемы

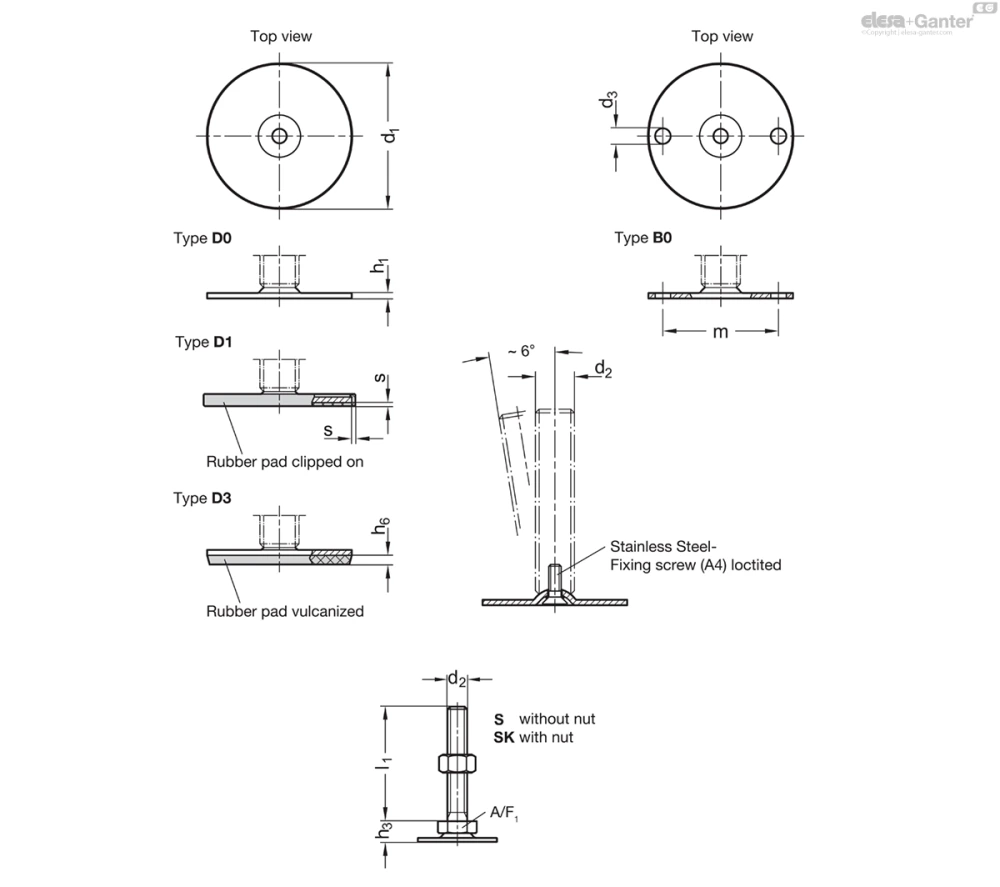

Схема GN 44-S/SK

GN 44-S/SK

Таблица моделей — Регулируемые опоры

Артикул
A/F 1
Вес (г) В корзину
GN 44-40-M8-40-D0-S 40 M 8 40 - 2 11 - 30 - 17 8 63
GN 44-40-M8-40-B0-S 40 M 8 40 5.4 2 11 - 30 - 17 8 62
GN 44-40-M8-40-D1-S 40 M 8 40 - 2 11 - 30 1.5 17 8 46
GN 44-40-M8-40-D3-S 40 M 8 40 - 2 11 3.5 30 - 17 8 48
GN 44-40-M8-50-D0-S 40 M 8 50 - 2 11 - 30 - 17 8 56
GN 44-40-M8-50-B0-S 40 M 8 50 5.4 2 11 - 30 - 17 8 66
GN 44-40-M8-50-D1-S 40 M 8 50 - 2 11 - 30 1.5 17 8 49
GN 44-40-M8-50-D3-S 40 M 8 50 - 2 11 3.5 30 - 17 8 70
GN 44-40-M8-63-D0-S 40 M 8 63 - 2 11 - 30 - 17 8 50
GN 44-40-M8-63-B0-S 40 M 8 63 5.4 2 11 - 30 - 17 8 69
GN 44-40-M8-63-D1-S 40 M 8 63 - 2 11 - 30 1.5 17 8 55
GN 44-40-M8-63-D3-S 40 M 8 63 - 2 11 3.5 30 - 17 8 74
GN 44-40-M10-50-D0-S 40 M 10 50 - 2 11 - 30 - 17 12 55
GN 44-40-M10-50-B0-S 40 M 10 50 5.4 2 11 - 30 - 17 12 55
GN 44-40-M10-50-D1-S 40 M 10 50 - 2 11 - 30 1.5 17 12 58
GN 44-40-M10-50-D3-S 40 M 10 50 - 2 11 3.5 30 - 17 12 59
GN 44-40-M10-60-D0-S 40 M 10 60 - 2 11 - 30 - 17 12 80
GN 44-40-M10-60-B0-S 40 M 10 60 5.4 2 11 - 30 - 17 12 79
GN 44-40-M10-60-D1-S 40 M 10 60 - 2 11 - 30 1.5 17 12 83
GN 44-40-M10-60-D3-S 40 M 10 60 - 2 11 3.5 30 - 17 12 70
GN 44-40-M10-80-D0-S 40 M 10 80 - 2 11 - 30 - 17 12 73
GN 44-40-M10-80-B0-S 40 M 10 80 5.4 2 11 - 30 - 17 12 89
GN 44-40-M10-80-D1-S 40 M 10 80 - 2 11 - 30 1.5 17 12 93
GN 44-40-M10-80-D3-S 40 M 10 80 - 2 11 3.5 30 - 17 12 94
GN 44-40-M10-100-D0-S 40 M 10 100 - 2 11 - 30 - 17 12 80
GN 44-40-M10-100-B0-S 40 M 10 100 5.4 2 11 - 30 - 17 12 79
GN 44-40-M10-100-D1-S 40 M 10 100 - 2 11 - 30 1.5 17 12 83
GN 44-40-M10-100-D3-S 40 M 10 100 - 2 11 3.5 30 - 17 12 84
GN 44-40-M12-60-D0-S 40 M 12 60 - 2 11 - 30 - 17 12 93
GN 44-40-M12-60-B0-S 40 M 12 60 5.4 2 11 - 30 - 17 12 92
GN 44-40-M12-60-D1-S 40 M 12 60 - 2 11 - 30 1.5 17 12 96
GN 44-40-M12-60-D3-S 40 M 12 60 - 2 11 3.5 30 - 17 12 96
GN 44-40-M12-80-D0-S 40 M 12 80 - 2 11 - 30 - 17 12 87
GN 44-40-M12-80-B0-S 40 M 12 80 5.4 2 11 - 30 - 17 12 87
GN 44-40-M12-80-D1-S 40 M 12 80 - 2 11 - 30 1.5 17 12 90
GN 44-40-M12-80-D3-S 40 M 12 80 - 2 11 3.5 30 - 17 12 91
GN 44-40-M12-100-D0-S 40 M 12 100 - 2 11 - 30 - 17 12 121
GN 44-40-M12-100-B0-S 40 M 12 100 5.4 2 11 - 30 - 17 12 121
GN 44-40-M12-100-D1-S 40 M 12 100 - 2 11 - 30 1.5 17 12 124
GN 44-40-M12-100-D3-S 40 M 12 100 - 2 11 3.5 30 - 17 12 125
GN 44-40-M12-125-D0-S 40 M 12 125 - 2 11 - 30 - 17 12 140
GN 44-40-M12-125-B0-S 40 M 12 125 5.4 2 11 - 30 - 17 12 139
GN 44-40-M12-125-D1-S 40 M 12 125 - 2 11 - 30 1.5 17 12 143
GN 44-40-M12-125-D3-S 40 M 12 125 - 2 11 3.5 30 - 17 12 143
GN 44-50-M8-40-D0-S 50 M 8 40 - 2.5 11 - 38 - 17 8 82
GN 44-50-M8-40-B0-S 50 M 8 40 6.6 2.5 11 - 38 - 17 8 80
GN 44-50-M8-40-D1-S 50 M 8 40 - 2.5 11 - 38 2 17 8 88
GN 44-50-M8-40-D3-S 50 M 8 40 - 2.5 11 4 38 - 17 8 71
GN 44-50-M8-50-D0-S 50 M 8 50 - 2.5 11 - 38 - 17 8 85
GN 44-50-M8-50-B0-S 50 M 8 50 6.6 2.5 11 - 38 - 17 8 84
GN 44-50-M8-50-D1-S 50 M 8 50 - 2.5 11 - 38 2 17 8 91
GN 44-50-M8-50-D3-S 50 M 8 50 - 2.5 11 4 38 - 17 8 93
GN 44-50-M8-63-D0-S 50 M 8 63 - 2.5 11 - 38 - 17 8 89
GN 44-50-M8-63-B0-S 50 M 8 63 6.6 2.5 11 - 38 - 17 8 87
GN 44-50-M8-63-D1-S 50 M 8 63 - 2.5 11 - 38 2 17 8 95
GN 44-50-M8-63-D3-S 50 M 8 63 - 2.5 11 4 38 - 17 8 80
GN 44-50-M10-50-D0-S 50 M 10 50 - 2.5 11 - 38 - 17 14 94
GN 44-50-M10-50-B0-S 50 M 10 50 6.6 2.5 11 - 38 - 17 14 92
GN 44-50-M10-50-D1-S 50 M 10 50 - 2.5 11 - 38 2 17 14 100
GN 44-50-M10-50-D3-S 50 M 10 50 - 2.5 11 4 38 - 17 14 90
GN 44-50-M10-60-D0-S 50 M 10 60 - 2.5 11 - 38 - 17 14 98
GN 44-50-M10-60-B0-S 50 M 10 60 6.6 2.5 11 - 38 - 17 14 97
GN 44-50-M10-60-D1-S 50 M 10 60 - 2.5 11 - 38 2 17 14 104
GN 44-50-M10-60-D3-S 50 M 10 60 - 2.5 11 4 38 - 17 14 106
GN 44-50-M10-80-D0-S 50 M 10 80 - 2.5 11 - 38 - 17 14 108
GN 44-50-M10-80-B0-S 50 M 10 80 6.6 2.5 11 - 38 - 17 14 107
GN 44-50-M10-80-D1-S 50 M 10 80 - 2.5 11 - 38 2 17 14 114
GN 44-50-M10-80-D3-S 50 M 10 80 - 2.5 11 4 38 - 17 14 116
GN 44-50-M10-100-D0-S 50 M 10 100 - 2.5 11 - 38 - 17 14 118
GN 44-50-M10-100-B0-S 50 M 10 100 6.6 2.5 11 - 38 - 17 14 117
GN 44-50-M10-100-D1-S 50 M 10 100 - 2.5 11 - 38 2 17 14 124
GN 44-50-M10-100-D3-S 50 M 10 100 - 2.5 11 4 38 - 17 14 126
GN 44-50-M12-60-D0-S 50 M 12 60 - 2.5 11 - 38 - 17 14 111
GN 44-50-M12-60-B0-S 50 M 12 60 6.6 2.5 11 - 38 - 17 14 110
GN 44-50-M12-60-D1-S 50 M 12 60 - 2.5 11 - 38 2 17 14 117
GN 44-50-M12-60-D3-S 50 M 12 60 - 2.5 11 4 38 - 17 14 119
GN 44-50-M12-80-D0-S 50 M 12 80 - 2.5 11 - 38 - 17 14 107
GN 44-50-M12-80-B0-S 50 M 12 80 6.6 2.5 11 - 38 - 17 14 124
GN 44-50-M12-80-D1-S 50 M 12 80 - 2.5 11 - 38 2 17 14 132
GN 44-50-M12-80-D3-S 50 M 12 80 - 2.5 11 4 38 - 17 14 133
GN 44-50-M12-100-D0-S 50 M 12 100 - 2.5 11 - 38 - 17 14 140
GN 44-50-M12-100-B0-S 50 M 12 100 6.6 2.5 11 - 38 - 17 14 139
GN 44-50-M12-100-D1-S 50 M 12 100 - 2.5 11 - 38 2 17 14 146
GN 44-50-M12-100-D3-S 50 M 12 100 - 2.5 11 4 38 - 17 14 148
GN 44-50-M12-125-D0-S 50 M 12 125 - 2.5 11 - 38 - 17 14 158
GN 44-50-M12-125-B0-S 50 M 12 125 6.6 2.5 11 - 38 - 17 14 157
GN 44-50-M12-125-D1-S 50 M 12 125 - 2.5 11 - 38 2 17 14 164
GN 44-50-M12-125-D3-S 50 M 12 125 - 2.5 11 4 38 - 17 14 166
GN 44-60-M8-40-D0-S 60 M 8 40 - 2.5 11 - 48 - 17 8 99
GN 44-60-M8-40-B0-S 60 M 8 40 6.6 2.5 11 - 48 - 17 8 97
GN 44-60-M8-40-D1-S 60 M 8 40 - 2.5 11 - 48 2 17 8 107
GN 44-60-M8-40-D3-S 60 M 8 40 - 2.5 11 4.5 48 - 17 8 90
GN 44-60-M8-50-D0-S 60 M 8 50 - 2.5 11 - 48 - 17 8 102
GN 44-60-M8-50-B0-S 60 M 8 50 6.6 2.5 11 - 48 - 17 8 100
GN 44-60-M8-50-D1-S 60 M 8 50 - 2.5 11 - 48 2 17 8 110
GN 44-60-M8-50-D3-S 60 M 8 50 - 2.5 11 4.5 48 - 17 8 115
GN 44-60-M8-63-D0-S 60 M 8 63 - 2.5 11 - 48 - 17 8 106
GN 44-60-M8-63-B0-S 60 M 8 63 6.6 2.5 11 - 48 - 17 8 104
GN 44-60-M8-63-D1-S 60 M 8 63 - 2.5 11 - 48 2 17 8 114
GN 44-60-M8-63-D3-S 60 M 8 63 - 2.5 11 4.5 48 - 17 8 119
GN 44-60-M10-50-D0-S 60 M 10 50 - 2.5 11 - 48 - 17 14 111
GN 44-60-M10-50-B0-S 60 M 10 50 6.6 2.5 11 - 48 - 17 14 109
GN 44-60-M10-50-D1-S 60 M 10 50 - 2.5 11 - 48 2 17 14 119
GN 44-60-M10-50-D3-S 60 M 10 50 - 2.5 11 4.5 48 - 17 14 124
GN 44-60-M10-60-D0-S 60 M 10 60 - 2.5 11 - 48 - 17 14 115
GN 44-60-M10-60-B0-S 60 M 10 60 6.6 2.5 11 - 48 - 17 14 113
GN 44-60-M10-60-D1-S 60 M 10 60 - 2.5 11 - 48 2 17 14 123
GN 44-60-M10-60-D3-S 60 M 10 60 - 2.5 11 4.5 48 - 17 14 128
GN 44-60-M10-80-D0-S 60 M 10 80 - 2.5 11 - 48 - 17 14 125
GN 44-60-M10-80-B0-S 60 M 10 80 6.6 2.5 11 - 48 - 17 14 123
GN 44-60-M10-80-D1-S 60 M 10 80 - 2.5 11 - 48 2 17 14 133
GN 44-60-M10-80-D3-S 60 M 10 80 - 2.5 11 4.5 48 - 17 14 138
GN 44-60-M10-100-D0-S 60 M 10 100 - 2.5 11 - 48 - 17 14 135
GN 44-60-M10-100-B0-S 60 M 10 100 6.6 2.5 11 - 48 - 17 14 133
GN 44-60-M10-100-D1-S 60 M 10 100 - 2.5 11 - 48 2 17 14 143
GN 44-60-M10-100-D3-S 60 M 10 100 - 2.5 11 4.5 48 - 17 14 148
GN 44-60-M12-60-D0-S 60 M 12 60 - 2.5 11 - 48 - 17 16 128
GN 44-60-M12-60-B0-S 60 M 12 60 6.6 2.5 11 - 48 - 17 16 126
GN 44-60-M12-60-D1-S 60 M 12 60 - 2.5 11 - 48 2 17 16 136
GN 44-60-M12-60-D3-S 60 M 12 60 - 2.5 11 4.5 48 - 17 16 141
GN 44-60-M12-80-D0-S 60 M 12 80 - 2.5 11 - 48 - 17 16 120
GN 44-60-M12-80-B0-S 60 M 12 80 6.6 2.5 11 - 48 - 17 16 141
GN 44-60-M12-80-D1-S 60 M 12 80 - 2.5 11 - 48 2 17 16 151
GN 44-60-M12-80-D3-S 60 M 12 80 - 2.5 11 4.5 48 - 17 16 156
GN 44-60-M12-100-D0-S 60 M 12 100 - 2.5 11 - 48 - 17 16 157
GN 44-60-M12-100-B0-S 60 M 12 100 6.6 2.5 11 - 48 - 17 16 155
GN 44-60-M12-100-D1-S 60 M 12 100 - 2.5 11 - 48 2 17 16 165
GN 44-60-M12-100-D3-S 60 M 12 100 - 2.5 11 4.5 48 - 17 16 170
GN 44-60-M12-125-D0-S 60 M 12 125 - 2.5 11 - 48 - 17 16 175
GN 44-60-M12-125-B0-S 60 M 12 125 6.6 2.5 11 - 48 - 17 16 173
GN 44-60-M12-125-D1-S 60 M 12 125 - 2.5 11 - 48 2 17 16 183
GN 44-60-M12-125-D3-S 60 M 12 125 - 2.5 11 4.5 48 - 17 16 188
GN 44-80-M8-40-D0-S 80 M 8 40 - 3 12 - 64 - 17 8 161
GN 44-80-M8-40-B0-S 80 M 8 40 8.5 3 12 - 64 - 17 8 158
GN 44-80-M8-40-D1-S 80 M 8 40 - 3 12 - 64 2 17 8 175
GN 44-80-M8-40-D3-S 80 M 8 40 - 3 12 5 64 - 17 8 189
GN 44-80-M8-50-D0-S 80 M 8 50 - 3 12 - 64 - 17 8 164
GN 44-80-M8-50-B0-S 80 M 8 50 8.5 3 12 - 64 - 17 8 162
GN 44-80-M8-50-D1-S 80 M 8 50 - 3 12 - 64 2 17 8 178
GN 44-80-M8-50-D3-S 80 M 8 50 - 3 12 5 64 - 17 8 192
GN 44-80-M8-63-D0-S 80 M 8 63 - 3 12 - 64 - 17 8 168
GN 44-80-M8-63-B0-S 80 M 8 63 8.5 3 12 - 64 - 17 8 165
GN 44-80-M8-63-D1-S 80 M 8 63 - 3 12 - 64 2 17 8 182
GN 44-80-M8-63-D3-S 80 M 8 63 - 3 12 5 64 - 17 8 196
GN 44-80-M10-50-D0-S 80 M 10 50 - 3 12 - 64 - 17 14 173
GN 44-80-M10-50-B0-S 80 M 10 50 8.5 3 12 - 64 - 17 14 170
GN 44-80-M10-50-D1-S 80 M 10 50 - 3 12 - 64 2 17 14 187
GN 44-80-M10-50-D3-S 80 M 10 50 - 3 12 5 64 - 17 14 201
GN 44-80-M10-60-D0-S 80 M 10 60 - 3 12 - 64 - 17 14 177
GN 44-80-M10-60-B0-S 80 M 10 60 8.5 3 12 - 64 - 17 14 175
GN 44-80-M10-60-D1-S 80 M 10 60 - 3 12 - 64 2 17 14 191
GN 44-80-M10-60-D3-S 80 M 10 60 - 3 12 5 64 - 17 14 205
GN 44-80-M10-80-D0-S 80 M 10 80 - 3 12 - 64 - 17 14 187
GN 44-80-M10-80-B0-S 80 M 10 80 8.5 3 12 - 64 - 17 14 185
GN 44-80-M10-80-D1-S 80 M 10 80 - 3 12 - 64 2 17 14 201
GN 44-80-M10-80-D3-S 80 M 10 80 - 3 12 5 64 - 17 14 215
GN 44-80-M10-100-D0-S 80 M 10 100 - 3 12 - 64 - 17 14 197
GN 44-80-M10-100-B0-S 80 M 10 100 8.5 3 12 - 64 - 17 14 195
GN 44-80-M10-100-D1-S 80 M 10 100 - 3 12 - 64 2 17 14 211
GN 44-80-M10-100-D3-S 80 M 10 100 - 3 12 5 64 - 17 14 225
GN 44-80-M12-60-D0-S 80 M 12 60 - 3 12 - 64 - 17 20 190
GN 44-80-M12-60-B0-S 80 M 12 60 8.5 3 12 - 64 - 17 20 188
GN 44-80-M12-60-D1-S 80 M 12 60 - 3 12 - 64 2 17 20 204
GN 44-80-M12-60-D3-S 80 M 12 60 - 3 12 5 64 - 17 20 218
GN 44-80-M12-80-D0-S 80 M 12 80 - 3 12 - 64 - 17 20 205
GN 44-80-M12-80-B0-S 80 M 12 80 8.5 3 12 - 64 - 17 20 202
GN 44-80-M12-80-D1-S 80 M 12 80 - 3 12 - 64 2 17 20 219
GN 44-80-M12-80-D3-S 80 M 12 80 - 3 12 5 64 - 17 20 232
GN 44-80-M12-100-D0-S 80 M 12 100 - 3 12 - 64 - 17 20 219
GN 44-80-M12-100-B0-S 80 M 12 100 8.5 3 12 - 64 - 17 20 216
GN 44-80-M12-100-D1-S 80 M 12 100 - 3 12 - 64 2 17 20 233
GN 44-80-M12-100-D3-S 80 M 12 100 - 3 12 5 64 - 17 20 247
GN 44-80-M12-125-D0-S 80 M 12 125 - 3 12 - 64 - 17 20 237
GN 44-80-M12-125-B0-S 80 M 12 125 8.5 3 12 - 64 - 17 20 235
GN 44-80-M12-125-D1-S 80 M 12 125 - 3 12 - 64 2 17 20 251
GN 44-80-M12-125-D3-S 80 M 12 125 - 3 12 5 64 - 17 20 265
GN 44-40-M8-40-D0-SK 40 M 8 40 - 2 11 - 30 - 17 8 72
GN 44-40-M8-40-B0-SK 40 M 8 40 5.4 2 11 - 30 - 17 8 71
GN 44-40-M8-40-D1-SK 40 M 8 40 - 2 11 - 30 1.5 17 8 50
GN 44-40-M8-40-D3-SK 40 M 8 40 - 2 11 3.5 30 - 17 8 50
GN 44-40-M8-50-D0-SK 40 M 8 50 - 2 11 - 30 - 17 8 75
GN 44-40-M8-50-B0-SK 40 M 8 50 5.4 2 11 - 30 - 17 8 75
GN 44-40-M8-50-D1-SK 40 M 8 50 - 2 11 - 30 1.5 17 8 78
GN 44-40-M8-50-D3-SK 40 M 8 50 - 2 11 3.5 30 - 17 8 55
GN 44-40-M8-63-D0-SK 40 M 8 63 - 2 11 - 30 - 17 8 55
GN 44-40-M8-63-B0-SK 40 M 8 63 5.4 2 11 - 30 - 17 8 78
GN 44-40-M8-63-D1-SK 40 M 8 63 - 2 11 - 30 1.5 17 8 60
GN 44-40-M8-63-D3-SK 40 M 8 63 - 2 11 3.5 30 - 17 8 60
GN 44-40-M10-50-D0-SK 40 M 10 50 - 2 11 - 30 - 17 12 64
GN 44-40-M10-50-B0-SK 40 M 10 50 5.4 2 11 - 30 - 17 12 64
GN 44-40-M10-50-D1-SK 40 M 10 50 - 2 11 - 30 1.5 17 12 67
GN 44-40-M10-50-D3-SK 40 M 10 50 - 2 11 3.5 30 - 17 12 68
GN 44-40-M10-60-D0-SK 40 M 10 60 - 2 11 - 30 - 17 12 89
GN 44-40-M10-60-B0-SK 40 M 10 60 5.4 2 11 - 30 - 17 12 88
GN 44-40-M10-60-D1-SK 40 M 10 60 - 2 11 - 30 1.5 17 12 92
GN 44-40-M10-60-D3-SK 40 M 10 60 - 2 11 3.5 30 - 17 12 92
GN 44-40-M10-80-D0-SK 40 M 10 80 - 2 11 - 30 - 17 12 99
GN 44-40-M10-80-B0-SK 40 M 10 80 5.4 2 11 - 30 - 17 12 98
GN 44-40-M10-80-D1-SK 40 M 10 80 - 2 11 - 30 1.5 17 12 80
GN 44-40-M10-80-D3-SK 40 M 10 80 - 2 11 3.5 30 - 17 12 94
GN 44-40-M10-100-D0-SK 40 M 10 100 - 2 11 - 30 - 17 12 89
GN 44-40-M10-100-B0-SK 40 M 10 100 5.4 2 11 - 30 - 17 12 88
GN 44-40-M10-100-D1-SK 40 M 10 100 - 2 11 - 30 1.5 17 12 92
GN 44-40-M10-100-D3-SK 40 M 10 100 - 2 11 3.5 30 - 17 12 93
GN 44-40-M12-60-D0-SK 40 M 12 60 - 2 11 - 30 - 17 12 102
GN 44-40-M12-60-B0-SK 40 M 12 60 5.4 2 11 - 30 - 17 12 101
GN 44-40-M12-60-D1-SK 40 M 12 60 - 2 11 - 30 1.5 17 12 105
GN 44-40-M12-60-D3-SK 40 M 12 60 - 2 11 3.5 30 - 17 12 105
GN 44-40-M12-80-D0-SK 40 M 12 80 - 2 11 - 30 - 17 12 96
GN 44-40-M12-80-B0-SK 40 M 12 80 5.4 2 11 - 30 - 17 12 96
GN 44-40-M12-80-D1-SK 40 M 12 80 - 2 11 - 30 1.5 17 12 99
GN 44-40-M12-80-D3-SK 40 M 12 80 - 2 11 3.5 30 - 17 12 100
GN 44-40-M12-100-D0-SK 40 M 12 100 - 2 11 - 30 - 17 12 130
GN 44-40-M12-100-B0-SK 40 M 12 100 5.4 2 11 - 30 - 17 12 130
GN 44-40-M12-100-D1-SK 40 M 12 100 - 2 11 - 30 1.5 17 12 133
GN 44-40-M12-100-D3-SK 40 M 12 100 - 2 11 3.5 30 - 17 12 134
GN 44-40-M12-125-D0-SK 40 M 12 125 - 2 11 - 30 - 17 12 149
GN 44-40-M12-125-B0-SK 40 M 12 125 5.4 2 11 - 30 - 17 12 148
GN 44-40-M12-125-D1-SK 40 M 12 125 - 2 11 - 30 1.5 17 12 152
GN 44-40-M12-125-D3-SK 40 M 12 125 - 2 11 3.5 30 - 17 12 152
GN 44-50-M8-40-D0-SK 50 M 8 40 - 2.5 11 - 38 - 17 8 91
GN 44-50-M8-40-B0-SK 50 M 8 40 6.6 2.5 11 - 38 - 17 8 89
GN 44-50-M8-40-D1-SK 50 M 8 40 - 2.5 11 - 38 2 17 8 97
GN 44-50-M8-40-D3-SK 50 M 8 40 - 2.5 11 4 38 - 17 8 98
GN 44-50-M8-50-D0-SK 50 M 8 50 - 2.5 11 - 38 - 17 8 80
GN 44-50-M8-50-B0-SK 50 M 8 50 6.6 2.5 11 - 38 - 17 8 93
GN 44-50-M8-50-D1-SK 50 M 8 50 - 2.5 11 - 38 2 17 8 100
GN 44-50-M8-50-D3-SK 50 M 8 50 - 2.5 11 4 38 - 17 8 102
GN 44-50-M8-63-D0-SK 50 M 8 63 - 2.5 11 - 38 - 17 8 74
GN 44-50-M8-63-B0-SK 50 M 8 63 6.6 2.5 11 - 38 - 17 8 96
GN 44-50-M8-63-D1-SK 50 M 8 63 - 2.5 11 - 38 2 17 8 104
GN 44-50-M8-63-D3-SK 50 M 8 63 - 2.5 11 4 38 - 17 8 90
GN 44-50-M10-50-D0-SK 50 M 10 50 - 2.5 11 - 38 - 17 14 103
GN 44-50-M10-50-B0-SK 50 M 10 50 6.6 2.5 11 - 38 - 17 14 101
GN 44-50-M10-50-D1-SK 50 M 10 50 - 2.5 11 - 38 2 17 14 90
GN 44-50-M10-50-D3-SK 50 M 10 50 - 2.5 11 4 38 - 17 14 110
GN 44-50-M10-60-D0-SK 50 M 10 60 - 2.5 11 - 38 - 17 14 107
GN 44-50-M10-60-B0-SK 50 M 10 60 6.6 2.5 11 - 38 - 17 14 106
GN 44-50-M10-60-D1-SK 50 M 10 60 - 2.5 11 - 38 2 17 14 113
GN 44-50-M10-60-D3-SK 50 M 10 60 - 2.5 11 4 38 - 17 14 115
GN 44-50-M10-80-D0-SK 50 M 10 80 - 2.5 11 - 38 - 17 14 117
GN 44-50-M10-80-B0-SK 50 M 10 80 6.6 2.5 11 - 38 - 17 14 116
GN 44-50-M10-80-D1-SK 50 M 10 80 - 2.5 11 - 38 2 17 14 123
GN 44-50-M10-80-D3-SK 50 M 10 80 - 2.5 11 4 38 - 17 14 125
GN 44-50-M10-100-D0-SK 50 M 10 100 - 2.5 11 - 38 - 17 14 112
GN 44-50-M10-100-B0-SK 50 M 10 100 6.6 2.5 11 - 38 - 17 14 126
GN 44-50-M10-100-D1-SK 50 M 10 100 - 2.5 11 - 38 2 17 14 133
GN 44-50-M10-100-D3-SK 50 M 10 100 - 2.5 11 4 38 - 17 14 120
GN 44-50-M12-60-D0-SK 50 M 12 60 - 2.5 11 - 38 - 17 14 120
GN 44-50-M12-60-B0-SK 50 M 12 60 6.6 2.5 11 - 38 - 17 14 119
GN 44-50-M12-60-D1-SK 50 M 12 60 - 2.5 11 - 38 2 17 14 126
GN 44-50-M12-60-D3-SK 50 M 12 60 - 2.5 11 4 38 - 17 14 128
GN 44-50-M12-80-D0-SK 50 M 12 80 - 2.5 11 - 38 - 17 14 135
GN 44-50-M12-80-B0-SK 50 M 12 80 6.6 2.5 11 - 38 - 17 14 133
GN 44-50-M12-80-D1-SK 50 M 12 80 - 2.5 11 - 38 2 17 14 141
GN 44-50-M12-80-D3-SK 50 M 12 80 - 2.5 11 4 38 - 17 14 142
GN 44-50-M12-100-D0-SK 50 M 12 100 - 2.5 11 - 38 - 17 14 149
GN 44-50-M12-100-B0-SK 50 M 12 100 6.6 2.5 11 - 38 - 17 14 148
GN 44-50-M12-100-D1-SK 50 M 12 100 - 2.5 11 - 38 2 17 14 155
GN 44-50-M12-100-D3-SK 50 M 12 100 - 2.5 11 4 38 - 17 14 140
GN 44-50-M12-125-D0-SK 50 M 12 125 - 2.5 11 - 38 - 17 14 167
GN 44-50-M12-125-B0-SK 50 M 12 125 6.6 2.5 11 - 38 - 17 14 166
GN 44-50-M12-125-D1-SK 50 M 12 125 - 2.5 11 - 38 2 17 14 173
GN 44-50-M12-125-D3-SK 50 M 12 125 - 2.5 11 4 38 - 17 14 175
GN 44-60-M8-40-D0-SK 60 M 8 40 - 2.5 11 - 48 - 17 8 108
GN 44-60-M8-40-B0-SK 60 M 8 40 6.6 2.5 11 - 48 - 17 8 106
GN 44-60-M8-40-D1-SK 60 M 8 40 - 2.5 11 - 48 2 17 8 116
GN 44-60-M8-40-D3-SK 60 M 8 40 - 2.5 11 4.5 48 - 17 8 121
GN 44-60-M8-50-D0-SK 60 M 8 50 - 2.5 11 - 48 - 17 8 111
GN 44-60-M8-50-B0-SK 60 M 8 50 6.6 2.5 11 - 48 - 17 8 109
GN 44-60-M8-50-D1-SK 60 M 8 50 - 2.5 11 - 48 2 17 8 119
GN 44-60-M8-50-D3-SK 60 M 8 50 - 2.5 11 4.5 48 - 17 8 124
GN 44-60-M8-63-D0-SK 60 M 8 63 - 2.5 11 - 48 - 17 8 115
GN 44-60-M8-63-B0-SK 60 M 8 63 6.6 2.5 11 - 48 - 17 8 113
GN 44-60-M8-63-D1-SK 60 M 8 63 - 2.5 11 - 48 2 17 8 123
GN 44-60-M8-63-D3-SK 60 M 8 63 - 2.5 11 4.5 48 - 17 8 128
GN 44-60-M10-50-D0-SK 60 M 10 50 - 2.5 11 - 48 - 17 14 120
GN 44-60-M10-50-B0-SK 60 M 10 50 6.6 2.5 11 - 48 - 17 14 118
GN 44-60-M10-50-D1-SK 60 M 10 50 - 2.5 11 - 48 2 17 14 128
GN 44-60-M10-50-D3-SK 60 M 10 50 - 2.5 11 4.5 48 - 17 14 133
GN 44-60-M10-60-D0-SK 60 M 10 60 - 2.5 11 - 48 - 17 14 114
GN 44-60-M10-60-B0-SK 60 M 10 60 6.6 2.5 11 - 48 - 17 14 122
GN 44-60-M10-60-D1-SK 60 M 10 60 - 2.5 11 - 48 2 17 14 132
GN 44-60-M10-60-D3-SK 60 M 10 60 - 2.5 11 4.5 48 - 17 14 120
GN 44-60-M10-80-D0-SK 60 M 10 80 - 2.5 11 - 48 - 17 14 134
GN 44-60-M10-80-B0-SK 60 M 10 80 6.6 2.5 11 - 48 - 17 14 132
GN 44-60-M10-80-D1-SK 60 M 10 80 - 2.5 11 - 48 2 17 14 142
GN 44-60-M10-80-D3-SK 60 M 10 80 - 2.5 11 4.5 48 - 17 14 147
GN 44-60-M10-100-D0-SK 60 M 10 100 - 2.5 11 - 48 - 17 14 144
GN 44-60-M10-100-B0-SK 60 M 10 100 6.6 2.5 11 - 48 - 17 14 142
GN 44-60-M10-100-D1-SK 60 M 10 100 - 2.5 11 - 48 2 17 14 152
GN 44-60-M10-100-D3-SK 60 M 10 100 - 2.5 11 4.5 48 - 17 14 157
GN 44-60-M12-60-D0-SK 60 M 12 60 - 2.5 11 - 48 - 17 16 137
GN 44-60-M12-60-B0-SK 60 M 12 60 6.6 2.5 11 - 48 - 17 16 135
GN 44-60-M12-60-D1-SK 60 M 12 60 - 2.5 11 - 48 2 17 16 145
GN 44-60-M12-60-D3-SK 60 M 12 60 - 2.5 11 4.5 48 - 17 16 150
GN 44-60-M12-80-D0-SK 60 M 12 80 - 2.5 11 - 48 - 17 16 152
GN 44-60-M12-80-B0-SK 60 M 12 80 6.6 2.5 11 - 48 - 17 16 150
GN 44-60-M12-80-D1-SK 60 M 12 80 - 2.5 11 - 48 2 17 16 160
GN 44-60-M12-80-D3-SK 60 M 12 80 - 2.5 11 4.5 48 - 17 16 165
GN 44-60-M12-100-D0-SK 60 M 12 100 - 2.5 11 - 48 - 17 16 166
GN 44-60-M12-100-B0-SK 60 M 12 100 6.6 2.5 11 - 48 - 17 16 164
GN 44-60-M12-100-D1-SK 60 M 12 100 - 2.5 11 - 48 2 17 16 174
GN 44-60-M12-100-D3-SK 60 M 12 100 - 2.5 11 4.5 48 - 17 16 179
GN 44-60-M12-125-D0-SK 60 M 12 125 - 2.5 11 - 48 - 17 16 184
GN 44-60-M12-125-B0-SK 60 M 12 125 6.6 2.5 11 - 48 - 17 16 182
GN 44-60-M12-125-D1-SK 60 M 12 125 - 2.5 11 - 48 2 17 16 192
GN 44-60-M12-125-D3-SK 60 M 12 125 - 2.5 11 4.5 48 - 17 16 187
GN 44-80-M8-40-D0-SK 80 M 8 40 - 3 12 - 64 - 17 8 170
GN 44-80-M8-40-B0-SK 80 M 8 40 8.5 3 12 - 64 - 17 8 167
GN 44-80-M8-40-D1-SK 80 M 8 40 - 3 12 - 64 2 17 8 184
GN 44-80-M8-40-D3-SK 80 M 8 40 - 3 12 5 64 - 17 8 198
GN 44-80-M8-50-D0-SK 80 M 8 50 - 3 12 - 64 - 17 8 173
GN 44-80-M8-50-B0-SK 80 M 8 50 8.5 3 12 - 64 - 17 8 171
GN 44-80-M8-50-D1-SK 80 M 8 50 - 3 12 - 64 2 17 8 187
GN 44-80-M8-50-D3-SK 80 M 8 50 - 3 12 5 64 - 17 8 201
GN 44-80-M8-63-D0-SK 80 M 8 63 - 3 12 - 64 - 17 8 177
GN 44-80-M8-63-B0-SK 80 M 8 63 8.5 3 12 - 64 - 17 8 174
GN 44-80-M8-63-D1-SK 80 M 8 63 - 3 12 - 64 2 17 8 191
GN 44-80-M8-63-D3-SK 80 M 8 63 - 3 12 5 64 - 17 8 205
GN 44-80-M10-50-D0-SK 80 M 10 50 - 3 12 - 64 - 17 14 182
GN 44-80-M10-50-B0-SK 80 M 10 50 8.5 3 12 - 64 - 17 14 179
GN 44-80-M10-50-D1-SK 80 M 10 50 - 3 12 - 64 2 17 14 196
GN 44-80-M10-50-D3-SK 80 M 10 50 - 3 12 5 64 - 17 14 210
GN 44-80-M10-60-D0-SK 80 M 10 60 - 3 12 - 64 - 17 14 186
GN 44-80-M10-60-B0-SK 80 M 10 60 8.5 3 12 - 64 - 17 14 184
GN 44-80-M10-60-D1-SK 80 M 10 60 - 3 12 - 64 2 17 14 200
GN 44-80-M10-60-D3-SK 80 M 10 60 - 3 12 5 64 - 17 14 214
GN 44-80-M10-80-D0-SK 80 M 10 80 - 3 12 - 64 - 17 14 196
GN 44-80-M10-80-B0-SK 80 M 10 80 8.5 3 12 - 64 - 17 14 194
GN 44-80-M10-80-D1-SK 80 M 10 80 - 3 12 - 64 2 17 14 210
GN 44-80-M10-80-D3-SK 80 M 10 80 - 3 12 5 64 - 17 14 200
GN 44-80-M10-100-D0-SK 80 M 10 100 - 3 12 - 64 - 17 14 206
GN 44-80-M10-100-B0-SK 80 M 10 100 8.5 3 12 - 64 - 17 14 204
GN 44-80-M10-100-D1-SK 80 M 10 100 - 3 12 - 64 2 17 14 220
GN 44-80-M10-100-D3-SK 80 M 10 100 - 3 12 5 64 - 17 14 234
GN 44-80-M12-60-D0-SK 80 M 12 60 - 3 12 - 64 - 17 20 199
GN 44-80-M12-60-B0-SK 80 M 12 60 8.5 3 12 - 64 - 17 20 197
GN 44-80-M12-60-D1-SK 80 M 12 60 - 3 12 - 64 2 17 20 213
GN 44-80-M12-60-D3-SK 80 M 12 60 - 3 12 5 64 - 17 20 227
GN 44-80-M12-80-D0-SK 80 M 12 80 - 3 12 - 64 - 17 20 214
GN 44-80-M12-80-B0-SK 80 M 12 80 8.5 3 12 - 64 - 17 20 211
GN 44-80-M12-80-D1-SK 80 M 12 80 - 3 12 - 64 2 17 20 228
GN 44-80-M12-80-D3-SK 80 M 12 80 - 3 12 5 64 - 17 20 241
GN 44-80-M12-100-D0-SK 80 M 12 100 - 3 12 - 64 - 17 20 228
GN 44-80-M12-100-B0-SK 80 M 12 100 8.5 3 12 - 64 - 17 20 225
GN 44-80-M12-100-D1-SK 80 M 12 100 - 3 12 - 64 2 17 20 242
GN 44-80-M12-100-D3-SK 80 M 12 100 - 3 12 5 64 - 17 20 256
GN 44-80-M12-125-D0-SK 80 M 12 125 - 3 12 - 64 - 17 20 246
GN 44-80-M12-125-B0-SK 80 M 12 125 8.5 3 12 - 64 - 17 20 244
GN 44-80-M12-125-D1-SK 80 M 12 125 - 3 12 - 64 2 17 20 260
GN 44-80-M12-125-D3-SK 80 M 12 125 - 3 12 5 64 - 17 20 265
3D-модель Технические данные (PDF)

Характеристики

Типы (Опорная пластина)

  • Тип D0: без резиновой подкладки
  • Тип B0: без резиновой подкладки, с 2 фиксирующими отверстиями
  • Тип D1: с резиновой подкладкой, надеваемая, черный цвет
  • Тип D3: с резиновой прокладкой, вулканизированная, черный цвет

Варианты исполнения резьбового стержня

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения T: без гайки, лыска под ключ в основании
  • Вариант исполнения TK: с гайкой, лыска под ключ в основании

Опорная пластина

Нержавеющая сталь AISI 316 L

Гладкий, отшлифованный

Резьбовой стержень

Нержавеющая сталь AISI 316 L

Шестигранная гайка ISO 4032

Нержавеющая сталь

Резиновый колпачок

надеваемый

черный цвет, TPE (Santoprene®)

≈ 80 Шор А

Резиновая подкладка

вулканизированная

черный цвет, NBR (Perbunan®)

70±5 Шор А

Информация

Регулируемые опоры GN 44 предназначены для использования в агрессивных средах. Различные комбинации опор и вариантов исполнения резьбового штока позволяют применять данные регулируемые опоры в любой итуации.

Опоры с резиновыми прокладками не повреждают чувствительные контактные поверхности и уменьшают боковое скольжение. Опоры типа B0 крепятся к монтажной поверхности через два отверстия.

Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

Техническая информация

Номинальная нагрузка регулируемых опор

MD41_BL-22075-0
d1--d2Статическая нагрузка в кН----
GN 41 / GN 44GN 43 / GN 45GN 43-Варианты исполнения резьбового стержня----
-Каплевидная формаПрямоугольна форма-S / SKT / TK и U / UKV / VKWX
40--M 88---8
40--M 1012---12
40--M 1212---12
40--M 16-12--12
5050-M 88---8
5050-M 1014---14
5050-M 1214---14
5050-M 16-14--14
6060-M 88---8
6060-M 1014---14
6060-M 1216---16
6060-M 16-16161616
808080M 88---8
808080M 1014---14
808080M 1220---20
808080M 16-20202020
808080M 20-20202020
808080M 24-222222-

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня
____logo__31_NA-36617-0______logo__31_NA-36619-0__
S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24, M 30

Вопрос о продукции

Спросите о серии GN 44-S/SK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

GN 44-S/SK — Регулируемые опоры

Чертёж GN 44-S/SK
