Серия GN 437.3
GN 437.3
Петли
Литьё из цинка под давлением, с пружинным возвратом
Петли
Изображения
Схемы

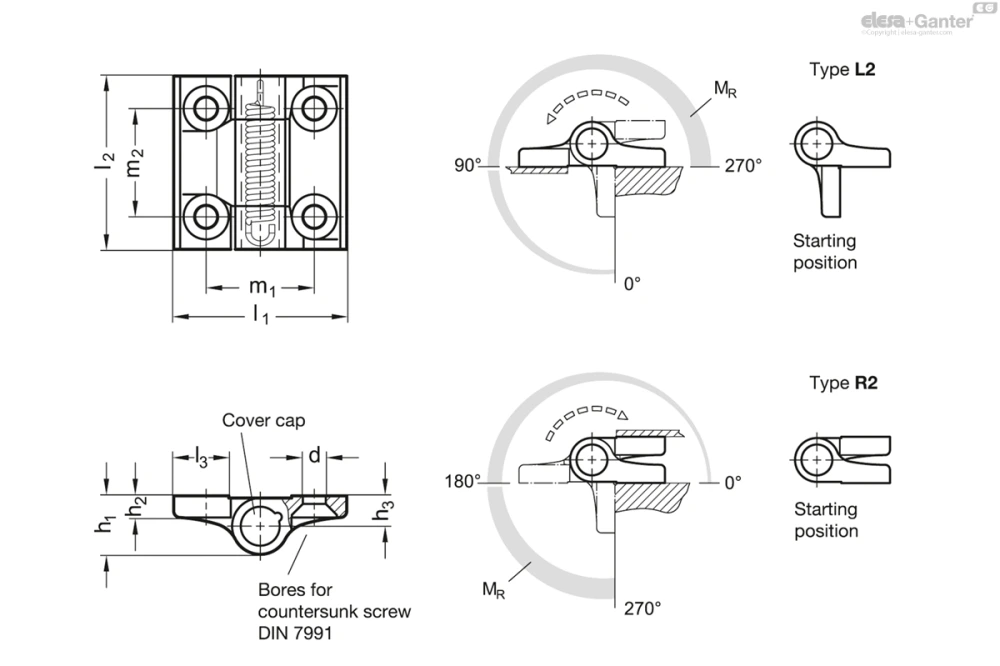

GN 437.3
Таблица моделей — Петли
| Артикул | l1 | l2 | d | h1 | h2 | h3 | l3 | m1 | m2 | макс. обратный крутящий момент MR ± 10 % в Н·м | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 437.3-ZD-60-60-L2-SR | 60 | 60 | 8.3 | 18.5 | 7.5 | 9.5 | 20 | 36 | 36 | 1 | 147 | |
| GN 437.3-ZD-60-60-L2-SW | 60 | 60 | 8.3 | 18.5 | 7.5 | 9.5 | 20 | 36 | 36 | 1 | 147 | |
| GN 437.3-ZD-60-60-R2-SR | 60 | 60 | 8.3 | 18.5 | 7.5 | 9.5 | 20 | 36 | 36 | 1 | 147 | |
| GN 437.3-ZD-60-60-R2-SW | 60 | 60 | 8.3 | 18.5 | 7.5 | 9.5 | 20 | 36 | 36 | 1 | 147 |
Характеристики
Типы
- Тип L2: пружинный возврат, закрытие, среднее усилие пружины
- Тип R2: пружинный возврат, открытие, среднее усилие пружины
Литьё из цинка под давлением ZD
с пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
серебристый цвет, RAL 9006, текстурированная отделка SR
Направляющая пружины / колпачок
Пластик (полиацеталь POM)
термостойкость до 80 °C
Торсионная пружина
Пружинная сталь
Информация
Петли GN 437.3 с пружинным возвратом обеспечивают автоматическое открытие и закрытие дверей с помощью торсионной пружины.
Крутящий момент возврата варьируется в зависимости от угла раскрытия петли. Испытания на прочность показали, что крутящий момент не меняется даже через 100 000 циклов открытия / закрытия.
В следующей таблице представлено взаимоотношение между углом раскрытия и крутящим моментом возврата.
| Обратный крутящий момент MR ± 10 % в Н·м | |||
|---|---|---|---|
| 0° | 90° | 180° | 270° |
| 0.25 | 0.5 | 0.75 | 1 |
