Серия GN 42

GN 42-X

Регулируемые опоры

Сталь, со стопорным выступом, каплевидная форма

Внешний шестигранник со внутренней резьбой

Таблица (PDF)

Исполнения серии GN 42

GN 42-S/SK

Регулируемые опоры

Сталь, со стопорным выступом, каплевидная форма

GN 42-U/UK

Регулируемые опоры

Сталь, со стопорным выступом, каплевидная форма

GN 42-X

Регулируемые опоры

Сталь, со стопорным выступом, каплевидная форма

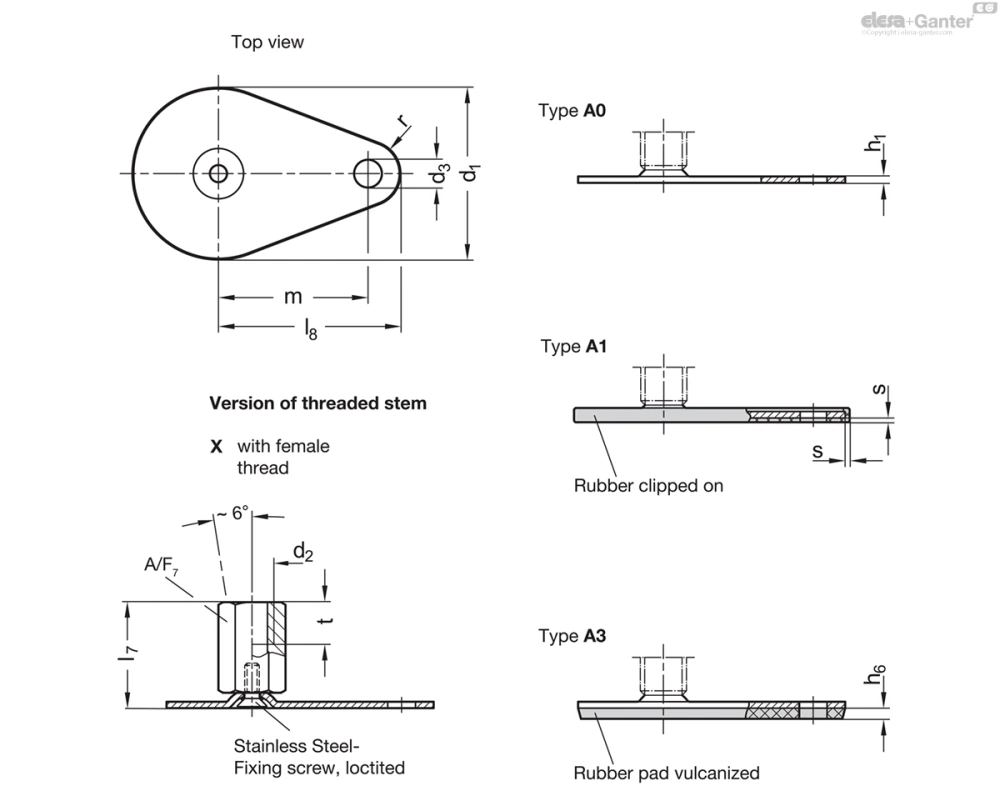

GN 42-X

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	l₇	d₃	h₁	h₆	l₈	m	r	s	A/F 7	t	Статическая нагрузка Fs в кН	Вес (г)
GN 42-50-M8-25-A0-X	50	M 8	25	13	2.5	-	60	45	15	-	14	8	8	104
GN 42-50-M8-25-A1-X	50	M 8	25	13	2.5	-	60	45	15	2	14	8	8	113
GN 42-50-M8-25-A3-X	50	M 8	25	13	2.5	4	60	45	15	-	14	8	8	115
GN 42-50-M10-28-A0-X	50	M 10	28	13	2.5	-	60	45	15	-	14	10	8	102
GN 42-50-M10-28-A1-X	50	M 10	28	13	2.5	-	60	45	15	2	14	10	8	111
GN 42-50-M10-28-A3-X	50	M 10	28	13	2.5	4	60	45	15	-	14	10	8	113
GN 42-50-M12-32-A0-X	50	M 12	32	13	2.5	-	60	45	15	-	17	12	8	98
GN 42-50-M12-32-A1-X	50	M 12	32	13	2.5	-	60	45	15	2	17	12	8	107
GN 42-50-M12-32-A3-X	50	M 12	32	13	2.5	4	60	45	15	-	17	12	8	109
GN 42-50-M16-37-A0-X	50	M 16	37	13	2.5	-	60	45	15	-	22	16	8	134
GN 42-50-M16-37-A1-X	50	M 16	37	13	2.5	-	60	45	15	2	22	16	8	143
GN 42-50-M16-37-A3-X	50	M 16	37	13	2.5	4	60	45	15	-	22	16	8	166
GN 42-60-M8-25-A0-X	60	M 8	25	13	2.5	-	65	50	15	-	14	8	8	102
GN 42-60-M8-25-A1-X	60	M 8	25	13	2.5	-	65	50	15	2	14	8	8	113
GN 42-60-M8-25-A3-X	60	M 8	25	13	2.5	4.5	65	50	15	-	14	8	8	122
GN 42-60-M10-28-A0-X	60	M 10	28	13	2.5	-	65	50	15	-	14	10	10	120
GN 42-60-M10-28-A1-X	60	M 10	28	13	2.5	-	65	50	15	2	14	10	10	131
GN 42-60-M10-28-A3-X	60	M 10	28	13	2.5	4.5	65	50	15	-	14	10	10	140
GN 42-60-M12-32-A0-X	60	M 12	32	13	2.5	-	65	50	15	-	17	12	10	136
GN 42-60-M12-32-A1-X	60	M 12	32	13	2.5	-	65	50	15	2	17	12	10	147
GN 42-60-M12-32-A3-X	60	M 12	32	13	2.5	4.5	65	50	15	-	17	12	10	156
GN 42-60-M16-37-A0-X	60	M 16	37	13	2.5	-	65	50	15	-	22	16	10	152
GN 42-60-M16-37-A1-X	60	M 16	37	13	2.5	-	65	50	15	2	22	16	10	163
GN 42-60-M16-37-A3-X	60	M 16	37	13	2.5	4.5	65	50	15	-	22	16	10	191
GN 42-80-M8-26-A0-X	80	M 8	26	13	3	-	85	70	15	-	14	8	8	205
GN 42-80-M8-26-A1-X	80	M 8	26	13	3	-	85	70	15	2	14	8	8	222
GN 42-80-M8-26-A3-X	80	M 8	26	13	3	5	85	70	15	-	14	8	8	243
GN 42-80-M10-29-A0-X	80	M 10	29	13	3	-	85	70	15	-	14	10	10	203
GN 42-80-M10-29-A1-X	80	M 10	29	13	3	-	85	70	15	2	14	10	10	220
GN 42-80-M10-29-A3-X	80	M 10	29	13	3	5	85	70	15	-	14	10	10	241
GN 42-80-M12-32-A0-X	80	M 12	32	13	3	-	85	70	15	-	17	12	12	219
GN 42-80-M12-32-A1-X	80	M 12	32	13	3	-	85	70	15	2	17	12	12	236
GN 42-80-M12-32-A3-X	80	M 12	32	13	3	5	85	70	15	-	17	12	12	257
GN 42-80-M16-38-A0-X	80	M 16	38	13	3	-	85	70	15	-	22	16	12	236
GN 42-80-M16-38-A1-X	80	M 16	38	13	3	-	85	70	15	2	22	16	12	253
GN 42-80-M16-38-A3-X	80	M 16	38	13	3	5	85	70	15	-	22	16	12	291
GN 42-80-M20-45-A0-X	80	M 20	45	13	3	-	85	70	15	-	27	20	16	297
GN 42-80-M20-45-A1-X	80	M 20	45	13	3	-	85	70	15	2	27	20	16	314
GN 42-80-M20-45-A3-X	80	M 20	45	13	3	5	85	70	15	-	27	20	16	353

3D-модель Технические данные (PDF)

Характеристики

Тип (по типам опор)

Тип A0: без резиновой подкладки

Тип A1: с резиновой подкладкой, надеваемая, черный цвет

Тип A3: с резиновой подкладкой, вулканизированная, черный цвет

Вариант исполнения (винт)

Вариант исполнения S: без гайки, внешний шестигранник в основании

Вариант исполнения SK: с гайкой, внешний шестигранник в основании

Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании

Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании

ВариантX: Внешний шестигранник со внутренней резьбой

Опорная пластина

Сталь

Оцинкованная, воронёная пассивированная

Резьбовой стержень

Сталь

Оцинкованная, воронёная пассивированная

Шестигранная гайка ISO 4032

Сталь

Оцинкованная, воронёная пассивированная

Резиновая подкладка

надеваемый

черный цвет, TPE (Santoprene^®)

≈ 80 Шор А

Резиновая подкладка

вулканизированная

черный цвет, NBR (Perbunan^®)

70±5 Шор А

Информация

Регулируемые опоры GN 42 могут использоваться в различных комбинациях опорных пластин и в исполнениях с регулируемым шпинделем.

Крепление регулируемых опор к монтажной поверхности при помощи фиксирующего выступа обеспечивает предотвращение бокового смещения. Кроме того, модели с резиновой подкладкой защищают чувствительные поверхности.

Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

Техническая информация

Характеристики эластомера

Номинальная нагрузка регулируемых опор

d1	-	-	d2	Статическая нагрузка Fs в кН	-	-
GN 40	GN 42	GN 42	-	Варианты исполнения резьбового стержня	-	-
-	Каплевидная форма	Прямоугольна форма	-	S / SK	U / UK	X
40	-	-	M 8	7	-	7
40	-	-	M 10	7	-	7
40	-	-	M 12	7	-	7
40	-	-	M 16	-	7	7
50	50	-	M 8	8	-	8
50	50	-	M 10	8	-	8
50	50	-	M 12	8	-	8
50	50	-	M 16	-	8	8
60	60	-	M 8	8	-	8
60	60	-	M 10	10	-	10
60	60	-	M 12	10	-	10
60	60	-	M 16	-	10	10
80	80	80	M 8	8	-	8
80	80	80	M 10	10	-	10
80	80	80	M 12	12	-	12
80	80	80	M 16	-	12	12
80	80	80	M 20	-	16	16
80	80	80	M 24	-	16	-

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм².

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня

S / SK: внешний шестигранник в основании при d₂ M 8, M 10, M 12	U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d₂ M 16, M 20, M 24	X: внешний шестигранник со внутренней резьбой при d₂ M 8, M 10, M 12, M 16, M 20
