Серия GN 42-rectangular shape

GN-42-X

Регулируемые опоры

Сталь, со стопорным выступом, Прямоугольна форма

Внешний шестигранник со внутренней резьбой

Таблица (PDF)

Исполнения серии GN 42-rectangular shape

GN-42-S/SK

Регулируемые опоры

Сталь, со стопорным выступом, Прямоугольна форма

GN-42-U/UK

Регулируемые опоры

Сталь, со стопорным выступом, Прямоугольна форма

GN-42-X

Регулируемые опоры

Сталь, со стопорным выступом, Прямоугольна форма

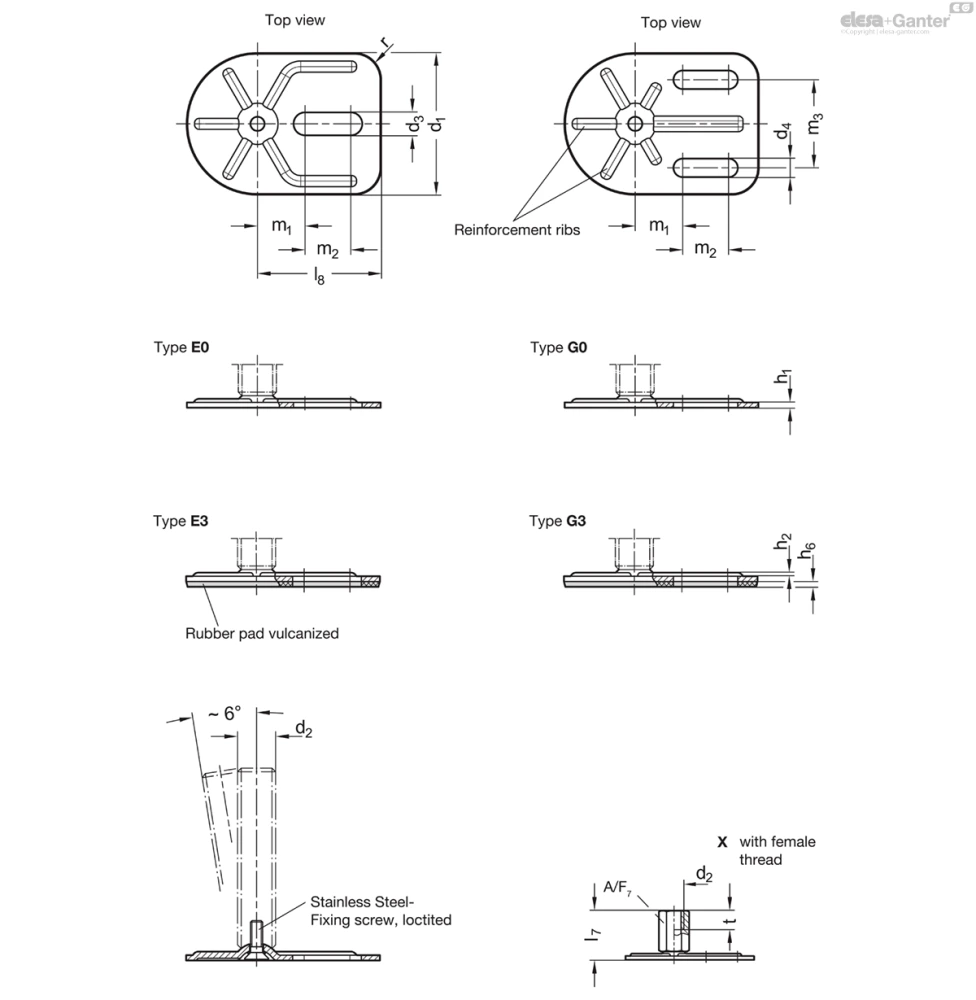

GN-42-X

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	l₇	d₃	d₄	h₁	h₂	h₆	l₈	m₁	m₂	m₃	r	A/F 7	t	Статическая нагрузка Fs в кН	Вес (г)
GN 42-80-M8-26-E0-X	80	M 8	26	13	-	3	1.3	-	70	27	26	-	15	14	8	8	223
GN 42-80-M8-26-E3-X	80	M 8	26	13	-	3	1.3	3	70	27	26	-	15	14	8	8	230
GN 42-80-M8-26-G0-X	80	M 8	26	-	10.5	3	1.3	-	70	27	26	50	15	14	8	8	217
GN 42-80-M8-26-G3-X	80	M 8	26	-	10.5	3	1.3	3	70	27	26	50	15	14	8	8	223
GN 42-80-M10-29-E0-X	80	M 10	29	13	-	3	1.3	-	70	27	26	-	15	14	10	10	221
GN 42-80-M10-29-E3-X	80	M 10	29	13	-	3	1.3	3	70	27	26	-	15	14	10	10	228
GN 42-80-M10-29-G0-X	80	M 10	29	-	10.5	3	1.3	-	70	27	26	50	15	14	10	10	215
GN 42-80-M10-29-G3-X	80	M 10	29	-	10.5	3	1.3	3	70	27	26	50	15	14	10	10	221
GN 42-80-M12-32-E0-X	80	M 12	32	13	-	3	1.3	-	70	27	26	-	15	17	12	12	237
GN 42-80-M12-32-E3-X	80	M 12	32	13	-	3	1.3	3	70	27	26	-	15	17	12	12	244
GN 42-80-M12-32-G0-X	80	M 12	32	-	10.5	3	1.3	-	70	27	26	50	15	17	12	12	231
GN 42-80-M12-32-G3-X	80	M 12	32	-	10.5	3	1.3	3	70	27	26	50	15	17	12	12	237
GN 42-80-M16-38-E0-X	80	M 16	38	13	-	3	1.3	-	70	27	26	-	15	22	16	12	253
GN 42-80-M16-38-E3-X	80	M 16	38	13	-	3	1.3	3	70	27	26	-	15	22	16	12	281
GN 42-80-M16-38-G0-X	80	M 16	38	-	10.5	3	1.3	-	70	27	26	50	15	22	16	12	247
GN 42-80-M16-38-G3-X	80	M 16	38	-	10.5	3	1.3	3	70	27	26	50	15	22	16	12	273
GN 42-80-M20-45-E0-X	80	M 20	45	13	-	3	1.3	-	70	27	26	-	15	27	20	16	317
GN 42-80-M20-45-E3-X	80	M 20	45	13	-	3	1.3	3	70	27	26	-	15	27	20	16	342
GN 42-80-M20-45-G0-X	80	M 20	45	-	10.5	3	1.3	-	70	27	26	50	15	27	20	16	308
GN 42-80-M20-45-G3-X	80	M 20	45	-	10.5	3	1.3	3	70	27	26	50	15	27	20	16	335

3D-модель Технические данные (PDF)

Характеристики

Тип (по типам опор)

Тип E0: без резиновой подкладки, с одним продолговатым отверстием

Тип E3: с резиновой подкладкой, вулканизированной, чёрного цвета, с одним продолговатым отверстием

Тип G0: без резиновой подкладки, с 2 продолговатыми отверстиями

Тип G3: с резиновой подкладкой, вулканизированной, чёрного цвета, с 2 продолговатыми отверстиями

Вариант исполнения (винт)

Вариант исполнения S: без гайки, внешний шестигранник в основании

Вариант исполнения SK: с гайкой, внешний шестигранник в основании

Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании

Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании

ВариантX: Внешний шестигранник со внутренней резьбой

Опорная пластина

Сталь

Оцинкованная, воронёная пассивированная

Резьбовой стержень

Сталь

Оцинкованная, воронёная пассивированная

Шестигранная гайка ISO 4032

Сталь

Оцинкованная, воронёная пассивированная

Резиновая подкладка

вулканизированная

черный цвет, NBR (Perbunan^®)

70±5 Шор А

Информация

Регулируемые опоры GN 42 могут использоваться в различных комбинациях опорных пластин и в исполнениях с регулируемым шпинделем.

Крепление регулируемых опор к монтажной поверхности при помощи фиксирующего выступа обеспечивает предотвращение бокового смещения. Кроме того, модели с резиновой подкладкой защищают чувствительные поверхности.

Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

Техническая информация

Характеристики эластомера

Номинальная нагрузка регулируемых опор

d1	-	-	d2	Статическая нагрузка Fs в кН	-	-
GN 40	GN 42	GN 42	-	Варианты исполнения резьбового стержня	-	-
-	Каплевидная форма	Прямоугольна форма	-	S / SK	U / UK	X
40	-	-	M 8	7	-	7
40	-	-	M 10	7	-	7
40	-	-	M 12	7	-	7
40	-	-	M 16	-	7	7
50	50	-	M 8	8	-	8
50	50	-	M 10	8	-	8
50	50	-	M 12	8	-	8
50	50	-	M 16	-	8	8
60	60	-	M 8	8	-	8
60	60	-	M 10	10	-	10
60	60	-	M 12	10	-	10
60	60	-	M 16	-	10	10
80	80	80	M 8	8	-	8
80	80	80	M 10	10	-	10
80	80	80	M 12	12	-	12
80	80	80	M 16	-	12	12
80	80	80	M 20	-	16	16
80	80	80	M 24	-	16	-

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм².

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня

S / SK: внешний шестигранник в основании при d₂ M 8, M 10, M 12	U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d₂ M 16, M 20, M 24	X: внешний шестигранник со внутренней резьбой при d₂ M 8, M 10, M 12, M 16, M 20
