Серия GN 41b
GN 41b
Поворотные угловые кронштейны
Алюминий, для алюминиевых профилей (b-модульная система)
Поворотные угловые кронштейны
Изображения

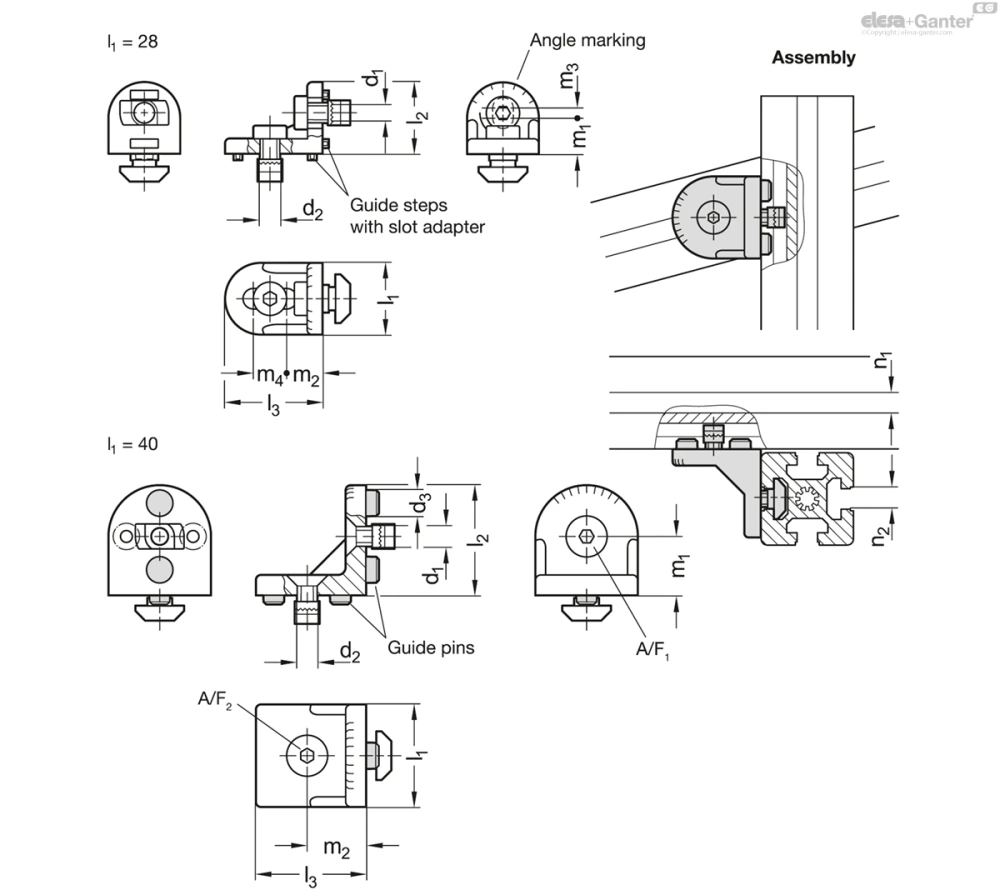

Схемы
GN 41b
Таблица моделей — Поворотные угловые кронштейны
| Артикул |
|
n1 | n2 | d1 | d2 |
|
|
|
|
|
|
|
A/F 1 | A/F 2 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 41b-281010-C-AWSZ | 28 | 10 | 10 | M 8 | M 8 | - | 28 | 38 | 14.5 | 14.5 | 3.5 | 13 | 5 | 5 | 40 / 45 | 43 | |
| GN 41b-401010-C-AWSZ | 40 | 10 | 10 | M 8 | M 8 | 10 | 42.5 | 42.5 | 22.5 | 22.5 | - | - | 5 | 5 | 45 | 77 |
Характеристики
Тип
- Тип C: с крепёжным комплектом
Корпус
Алюминий
Окрашенный, белый цвет, алюминий AW
Крепёжный комплект
Винты и гайки для Т-образных пазов
Оцинкованная сталь, с голубой пассивацией SZ
Адаптер пазов (для l1 = 28)
Пластик
Направляющие штифты (для l1 = 40)
Пластик
Информация
Поворотные угловые кронштейны GN 41b соединяют два перекрёстных алюминиевых профиля под любым углом. Механическая обработка профиля не является необходимой.
В зависимости от условий монтажа поворотного углового кронштейна может быть необходимо прервать направляющие ступеньки или пропустить направляющие штифты.
