Серия GN 37

GN 37-A

Регулируемые опоры

с центральным монтажным отверстием

без резиновой подложки

Таблица (PDF)

Исполнения серии GN 37

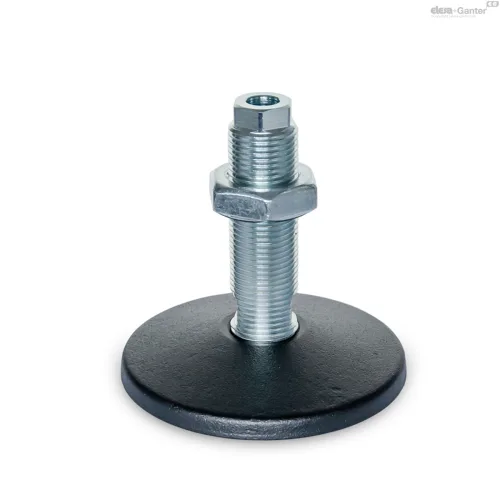

GN 37-A

Регулируемые опоры

с центральным монтажным отверстием

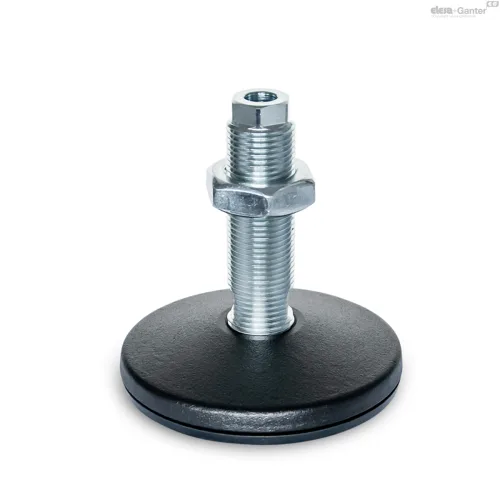

GN 37-B

Регулируемые опоры

с центральным монтажным отверстием

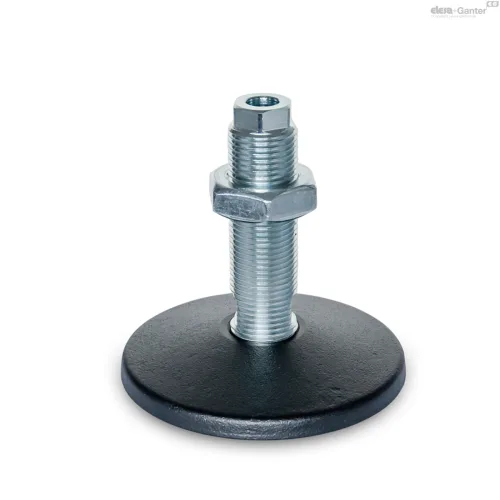

GN 37-C

Регулируемые опоры

с центральным монтажным отверстием

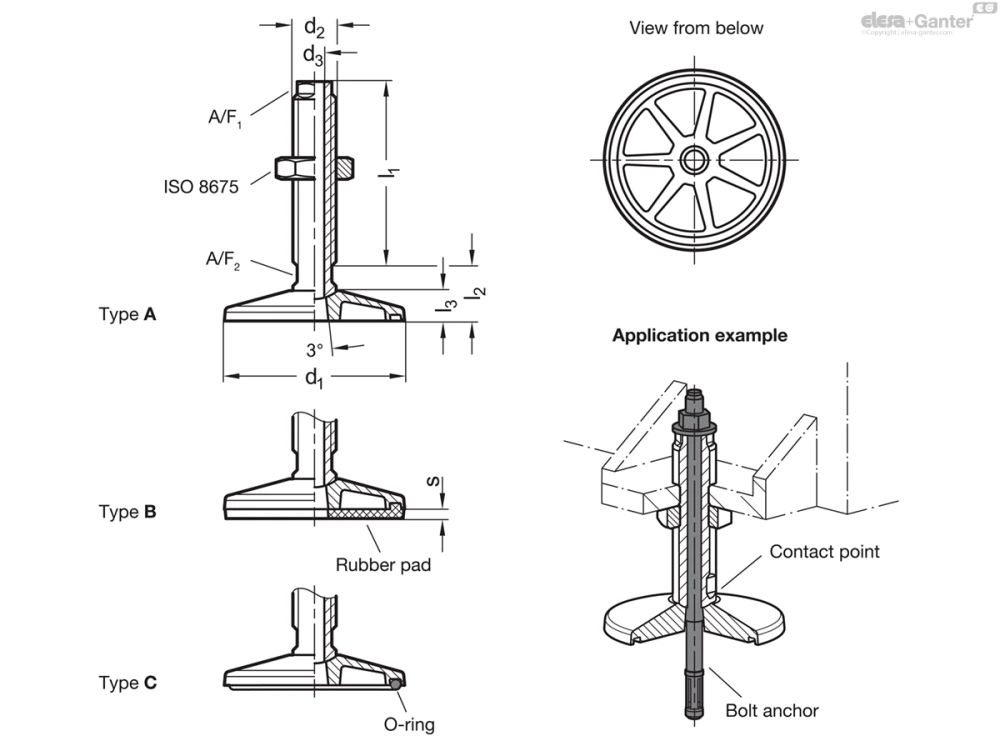

GN 37-A

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	l₁	d_3H13	l₂≈	l₃	A/F 1	A/F 2	Статическая нагрузка F в кН	Вес (г)
GN 37-80-M20x1,5-60-A	80	M 20 x 1.5	60	9	27.5	15	16	16	40	405
GN 37-100-M24x2-70-A	100	M 24 x 2	70	11	30	17.5	19	19	50	664
GN 37-125-M30x2-90-A	125	M 30 x 2	90	13.5	38	21	24	24	80	1288
GN 37-160-M36x2-110-A	160	M 36 x 2	110	17.5	45	27	30	30	120	2456
GN 37-200-M42x2-125-A	200	M 42 x 2	125	22	55	33	36	36	150	4375

3D-модель Технические данные (PDF)

Характеристики

Типы (опорная пластина)

Тип A: без резиновой подложки

Тип B: с резиновой подложкой

Тип C: с кольцевым уплотнением

Опорная пластина

Сталь, пластиковое покрытие

чёрный цвет, RAL 9005, текстурированная отделка

Резьбовые стержни / шестигранная гайка ISO 8675

Оцинкованная сталь, с голубой пассивацией

Резиновая подкладка, инкрустрированная

черный цвет, NBR

Твёрдость по Шору А 85 ± 5

Кольцевое уплотнение, вставка

черный цвет, NBR

Твёрдость по Шору А ≈ 70

Информация

Регулируемые опоры GN 37 отличаются своей прочной конструкцией и большим разнообразием вариантов исполнения. Они используются преимущественно в крупногабаритных и тяжёлых системах и машинах. Сквозное отверстие обеспечивает установку опорных ножек машины на земле по центру, что делает их идеальными для сжимающих и растягивающих нагрузок.

Опорные пластины и резьбовые стержни не соединяются между собой, при регулировке они автоматически центрируются по радиусу в точке контакта.

Тип B с резиновой подложкой предотвращает соскальзывание в сторону, защищает хрупкие поверхности и гасит вибрации и толчки. Тип C с кольцевым уплотнением обеспечивает уплотнение над землёй, предотвращая накопление грязи под опорой. Например, при использовании вместе с поддоном предотвращается утечка смазки на подстилающую поверхность.
