Серия GN 36.1

GN 36.1-B

Опорные пластины

без центрального монтажного отверстия

с резиновой подложкой

Таблица (PDF)

Исполнения серии GN 36.1

GN 36.1-A

Опорные пластины

без центрального монтажного отверстия

GN 36.1-B

Опорные пластины

без центрального монтажного отверстия

GN 36.1-C

Опорные пластины

без центрального монтажного отверстия

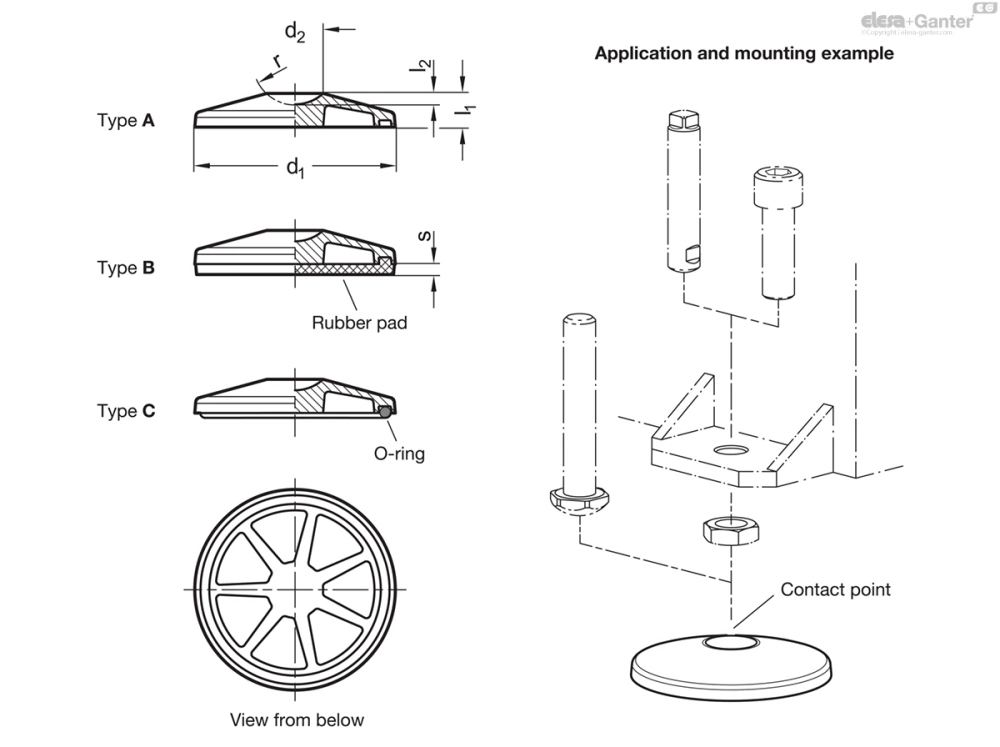

GN 36.1-B

Таблица моделей — Опорные пластины

Артикул	d₁	r	d₂	l₁≈	l₂	s	Статическая нагрузка F в кН	Вес (г)
GN 36.1-80-R20-B	80	R20	25.5	15	4.6	3	20	296
GN 36.1-100-R20-B	100	R20	25.5	17.5	4.6	4	30	503
GN 36.1-125-R25-B	125	R25	32	21	5.8	5	50	944
GN 36.1-160-R30-B	160	R30	38.5	27	7	6	70	1928
GN 36.1-200-R35-B	200	R35	45	33	7.9	8	110	3700

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без резиновой подложки

Тип B: с резиновой подложкой

Тип C: с кольцевым уплотнением

Сталь

с пластиковым покрытием

чёрный цвет, RAL 9005, текстурированная отделка

Резиновая подкладка, инкрустрированная

черный цвет, NBR

Твёрдость по Шору А 85 ± 5

Кольцевое уплотнение, вставка

черный цвет, NBR

Твёрдость по Шору А ≈ 70

Информация

Основания опоры GN 36.1 отличаются своей прочной конструкцией и большим разнообразием вариантов исполнения. Они используются преимущественно в крупногабаритных и тяжёлых системах и машинах.

Опорные пластины идеально подходят для использования с нестандартными регулировочными или компенсационными стержнями, которые имеют сферический радиус поглощения «r» в точке контакта. Винты DIN или резьбовые стержни с фаской или заострённым концом, используемые в качестве альтернативы, уменьшают грузоподъёмность из-за отсутствия контакта по всей поверхности.

Тип B с резиновой подложкой предотвращает соскальзывание в сторону, защищает хрупкие поверхности и гасит вибрации и толчки. Тип C с кольцевым уплотнением обеспечивает уплотнение над землёй, предотвращая накопление грязи под опорой.
