GN 355.2-M24x1,5-9-NI

Регулировочные элементы из нержавеющей стали

Name: Регулировочные элементы из нержавеющей стали GN 355.2-M24x1,5-9-NI
Brand: GANTER
SKU: GN 355.2-M24x1,5-9-NI

с обжимной сферической шайбой

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

GN 355.2-M24x1,5-9-NI

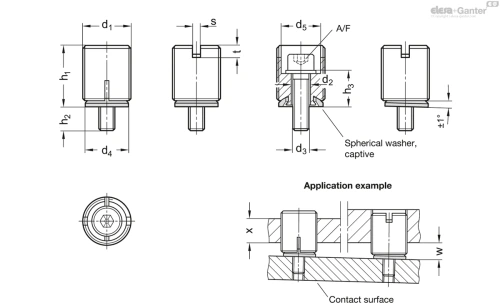

Технические характеристики — Регулировочные элементы из нержавеющей стали

d₁: M 24 x 1.5
d₂: 9
d₃: M 8
d₄: 21.5
d₅: 19.6
h₁: 30.1
h₂: 12.3
h₃: 17.7
s: 4
A/F: 6
t: 6
w макс.: 16
x мин.: 16
Статическая нагрузка F в кН: 27
Кодовый номер для сборочного инструмента: GN 355.1-24
Weight (in g): 68
Вес (г): 68

Все модели серии GN 355.2 (3) →

Характеристики

Нержавеющая сталь NI

AISI 303

Сферическая шайба

Нержавеющая сталь AISI 303

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь A2-70

Шайба DIN 433

Нержавеющая сталь AISI 304

Информация

Регулировочные элементы из нержавеющей стали GN 355.2 предназначены для выравнивания и регулировки агрегатов и оборудования.

Они состоят из регулировочного винта, винта с головкой под торцевой ключ с диском и сферической шайбы. Регулировочный винт и сферическая шайба соединены между собой на постоянной основе.

Наружный диаметр сферической шайбы d₄ меньше внутреннего диаметра резьбы d₁, что обеспечивает возможность монтажа при недоступной посадке.

После выполнения регулировки с помощью монтажных инструментов, GN 355.1 поставляемых в качестве дополнительных принадлежностей, винт плотно затягивается, благодаря чему регулировочный винт и сферическая шайба расходятся, обеспечивая этим защиту от перекручивания в резьбовом отверстии.

Значения w и x, указанные в таблице, и значения допустимой статической нагрузки следует считать ориентировочными. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий. Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования.

Аксессуары

Монтажные приспособления GN 355.1 (См. № кода в таблице)

Техническая информация

Характеристики нержавеющей стали
