Регулировочные элементы из нержавеющей стали

с обжимной сферической шайбой

Таблица (PDF)

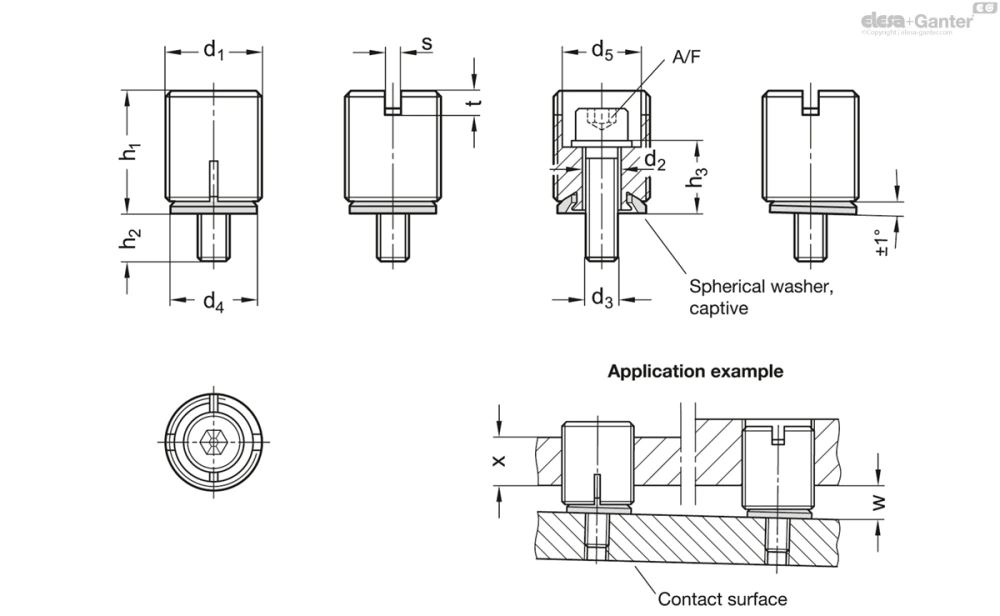

GN 355.2

Таблица моделей — Регулировочные элементы из нержавеющей стали

Артикул	d₁	d₂	d₃	d₄	d₅	h₁	h₂	h₃	s	A/F	t	w макс.	x мин.	Статическая нагрузка F в кН	Кодовый номер для сборочного инструмента	Вес (г)
GN 355.2-M12x1-4,5-NI	M 12 x 1	4.5	M 4	10.5	9.1	19.4	10.6	9.4	2	3	3	8	8	4.4	GN 355.1-12	12
GN 355.2-M18x1-7-NI	M 18 x 1	7	M 6	16	12.6	27.3	9.6	15.4	2	5	3	13	12	10	GN 355.1-18	38
GN 355.2-M24x1,5-9-NI	M 24 x 1.5	9	M 8	21.5	19.6	30.1	12.3	17.7	4	6	6	16	16	27	GN 355.1-24	68

3D-модель Технические данные (PDF)

Характеристики

Нержавеющая сталь NI

AISI 303

Сферическая шайба

Нержавеющая сталь AISI 303

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь A2-70

Шайба DIN 433

Нержавеющая сталь AISI 304

Информация

Регулировочные элементы из нержавеющей стали GN 355.2 предназначены для выравнивания и регулировки агрегатов и оборудования.

Они состоят из регулировочного винта, винта с головкой под торцевой ключ с диском и сферической шайбы. Регулировочный винт и сферическая шайба соединены между собой на постоянной основе.

Наружный диаметр сферической шайбы d₄ меньше внутреннего диаметра резьбы d₁, что обеспечивает возможность монтажа при недоступной посадке.

После выполнения регулировки с помощью монтажных инструментов, GN 355.1 поставляемых в качестве дополнительных принадлежностей, винт плотно затягивается, благодаря чему регулировочный винт и сферическая шайба расходятся, обеспечивая этим защиту от перекручивания в резьбовом отверстии.

Значения w и x, указанные в таблице, и значения допустимой статической нагрузки следует считать ориентировочными. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий. Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования.
