Серия GN 339
GN 339
Опора регулируемая
Сталь / нержавеющая сталь / резьбовой стержень, нерегулируемый
Сталь
Исполнения серии GN 339
Изображения

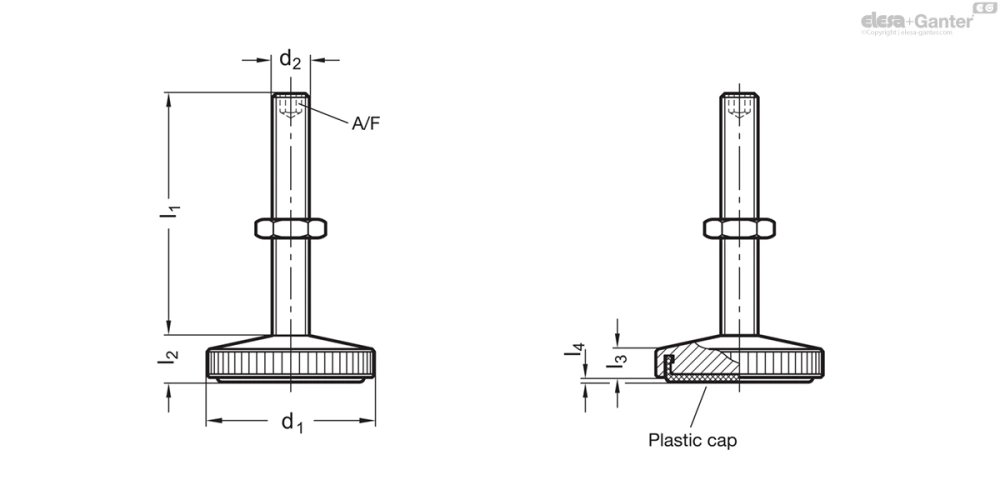

Схемы
GN 339
Таблица моделей — Опора регулируемая
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 339-29-M6-30-KR-ST | 29 | M 6 | 30 | 8 | 5 | 0.4 | 3 | 6 | 28 | |
| GN 339-29-M6-45-KR-ST | 29 | M 6 | 45 | 8 | 5 | 0.4 | 3 | 6 | 32 | |
| GN 339-29-M8-35-KR-ST | 29 | M 8 | 35 | 8 | 5 | 0.4 | 4 | 13 | 37 | |
| GN 339-29-M8-55-KR-ST | 29 | M 8 | 55 | 8 | 5 | 0.4 | 4 | 13 | 43 | |
| GN 339-36-M8-40-KR-ST | 36 | M 8 | 40 | 9 | 6 | 0.5 | 4 | 13 | 56 | |
| GN 339-36-M8-65-KR-ST | 36 | M 8 | 65 | 9 | 6 | 0.5 | 4 | 13 | 65 | |
| GN 339-36-M10-45-KR-ST | 36 | M 10 | 45 | 9 | 6 | 0.5 | 5 | 18 | 65 | |
| GN 339-36-M10-70-KR-ST | 36 | M 10 | 70 | 9 | 6 | 0.5 | 5 | 18 | 80 | |
| GN 339-29-M6-30-KS-ST | 29 | M 6 | 30 | 8 | 5 | 1 | 3 | 6 | 34 | |
| GN 339-29-M6-45-KS-ST | 29 | M 6 | 45 | 8 | 5 | 1 | 3 | 6 | 36 | |
| GN 339-29-M8-35-KS-ST | 29 | M 8 | 35 | 8 | 5 | 1 | 4 | 13 | 38 | |
| GN 339-29-M8-55-KS-ST | 29 | M 8 | 55 | 8 | 5 | 1 | 4 | 13 | 48 | |
| GN 339-36-M8-40-KS-ST | 36 | M 8 | 40 | 9 | 6 | 1 | 4 | 13 | 64 | |
| GN 339-36-M8-65-KS-ST | 36 | M 8 | 65 | 9 | 6 | 1 | 4 | 13 | 72 | |
| GN 339-36-M10-45-KS-ST | 36 | M 10 | 45 | 9 | 6 | 1 | 5 | 18 | 78 | |
| GN 339-36-M10-70-KS-ST | 36 | M 10 | 70 | 9 | 6 | 1 | 5 | 18 | 85 |
Характеристики
Типы
- Тип KS: с пластиковым колпачком, скользящий
- Тип KR: с пластиковым колпачком, нескользящий
Вариант исполнения из стали ST
- Класс прочности на разрыв 5.8
- гальванически оцинкована с голубой пассивацией
- Шестигранная гайка ISO 4035, сталь оцинкованная, голубая пассивировация
Вариант исполнения из нержавеющей стали NI
- AISI 303
- Шестигранная гайка ISO 4035, нержавеющая сталь AISI 304
Пластиковые колпачки:
Тип KS
Технополимер (Полиацеталь POM)
белый цвет (естественный цвет) RAL 9001
Тип KR
Эластомер (TPE)
Твёрдость по Шору А ≈73, чёрный цвет
Информация
Регулируемые опоры GN 339 применяются в тех случаях, когда не требуется узла соединения между опорой и регулировочным винтом.
По этой причине они обеспечивают преимущество уменьшенной высоты.
Скользящий и/или нескользящий защитный колпачок надёжно зафиксирован на ножке.
Техническая информация
Вопрос о продукции
Спросите о серии GN 339 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
