Серия GN 337
GN 337-ZD
Петли
Съемные, цинк, литьё под давлением/нержавеющая сталь
Цинк, литьё под давлением
Исполнения серии GN 337
Изображения

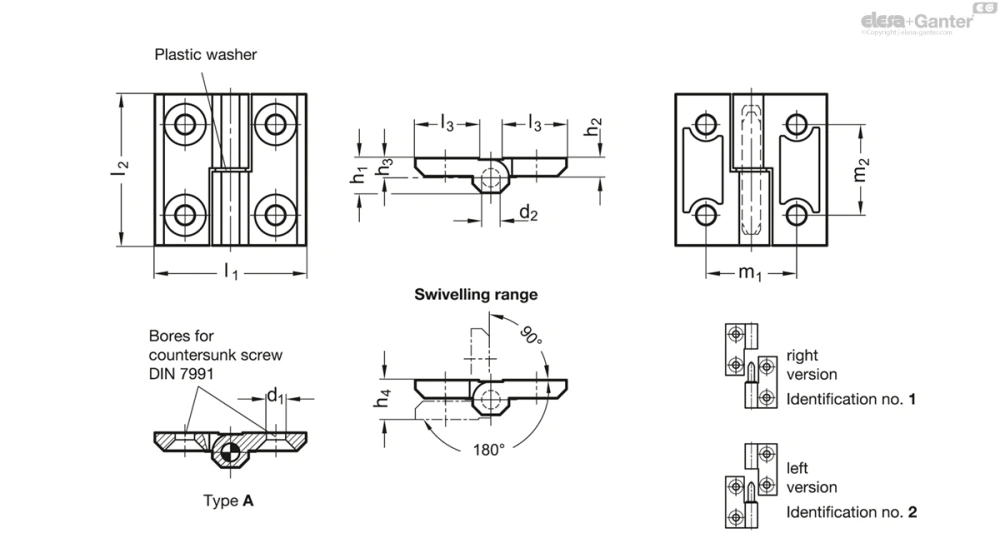

Схемы
GN 337-ZD
Таблица моделей — Петли
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 337-ZD-40-40-A-1-SR | 40 | 40 | 5.3 | 4 | 9 | 5 | 5.5 | 11 | 16 | 25 | 25 | 40 | |
| GN 337-ZD-40-40-A-1-SW | 40 | 40 | 5.3 | 4 | 9 | 5 | 5.5 | 11 | 16 | 25 | 25 | 44 | |
| GN 337-ZD-50-50-A-1-SR | 50 | 50 | 6.4 | 6 | 11.5 | 6 | 6.5 | 13 | 21 | 30 | 30 | 84 | |
| GN 337-ZD-50-50-A-1-SW | 50 | 50 | 6.4 | 6 | 11.5 | 6 | 6.5 | 13 | 21 | 30 | 30 | 85 | |
| GN 337-ZD-60-60-A-1-SR | 60 | 60 | 8.3 | 8 | 15 | 8 | 8.5 | 17 | 26 | 36 | 36 | 150 | |
| GN 337-ZD-60-60-A-1-SW | 60 | 60 | 8.3 | 8 | 15 | 8 | 8.5 | 17 | 26 | 36 | 36 | 159 | |
| GN 337-ZD-40-40-A-2-SR | 40 | 40 | 5.3 | 4 | 9 | 5 | 5.5 | 11 | 16 | 25 | 25 | 42 | |
| GN 337-ZD-40-40-A-2-SW | 40 | 40 | 5.3 | 4 | 9 | 5 | 5.5 | 11 | 16 | 25 | 25 | 42 | |
| GN 337-ZD-50-50-A-2-SR | 50 | 50 | 6.4 | 6 | 11.5 | 6 | 6.5 | 13 | 21 | 30 | 30 | 85 | |
| GN 337-ZD-50-50-A-2-SW | 50 | 50 | 6.4 | 6 | 11.5 | 6 | 6.5 | 13 | 21 | 30 | 30 | 85 | |
| GN 337-ZD-60-60-A-2-SR | 60 | 60 | 8.3 | 8 | 15 | 8 | 8.5 | 17 | 26 | 36 | 36 | 160 | |
| GN 337-ZD-60-60-A-2-SW | 60 | 60 | 8.3 | 8 | 15 | 8 | 8.5 | 17 | 26 | 36 | 36 | 159 |
Характеристики
Тип
- Тип A: отверстия 2x2 для винтов с потайной головкой
Идентификационный номер
- Вариант исполнения 1: неподвижная опорная часть (штифт) правая
- Вариант исполнения 2: неподвижная опорная часть (штифт) левая
Вариант исполнения из цинка, литьё под давлением ZD
Цинк, литьё под давлением
с пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
серебристый цвет, RAL 9006, текстурированная отделка SR
Вариант исполнения из нержавеющей стали NI
Нержавеющая сталь AISI CF-8
матовая отделка, дробеструйная обработка GS
Штифт
Нержавеющая сталь AISI 303
Техническая информация
